| Асортимент продукції | 9007 |
| Назва серії | Напружений режим |

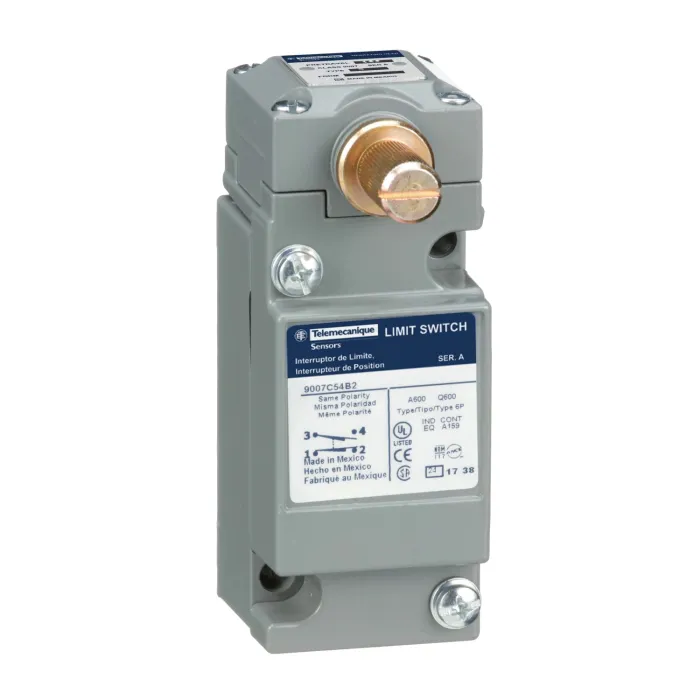

| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Стандартна коробка |
| Коротка назва пристрою | 9007C |
| Статура | Підключати |
| Головний тип | Головка плунжера |
| Матеріал | метал |
| Режим фіксації | По тілу |
| Рух робочої головки | Лінійний |
| Тип оператора | Плунжер сталевого пружинного поворотного ролика (-) |
| Приведення в дію перемикача | Кулачок на 30° |
| Тип підходу | Бічний підхід, 2 напрямки |
| Електричне підключення | Попередньо підведений кабель |
| Кількість полюсів | 1 |
| Тип і склад контактів | НЗ-НВ |
| Контактна операція | Миттєве дію |
| Позитивне відкриття | без |
| Продаж неподільною кількістю | 1 |
| Матеріал корпусу | Цинк |
| Матеріал голови | Цинк |
| Тип кабелю | 5 x single conductor AWG 16 203.20 mm |
| Матеріал ізоляції проводів | ПВХ |
| Функція доступна | - |
| Функція перемикача | SPDT-DB |
| Контактний формуляр | Форма Z |
| Матеріал контактів | Срібні контакти |
| Опис клем ISO №1 | (1-2)NC, (3-4)НВ |
| Мінімальна сила для спотикання | 3 lbf |
| Повторіть точність | +/- 0,001 у лінійному ході кулачка |
| [Ie] номінальний робочий струм | 1.2 A at 600 V AC, A600 відповідно до NEMA, 0.1 A at 600 V DC, Q600 відповідно до NEMA |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 600 V (ступінь забруднення 3) відповідно до UL 508 для контактного блоку, 600 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 для контактного блоку |
| [Uimp] номінальна імпульсна витримувана напруга | 2.5 kV AC 1 min відповідно до CE, 2.2 kV AC 1 min відповідно до УЛ, 2.64 kV AC 1 s відповідно до CSA |
| Захист від короткого замикання | 10 A за допомогою запобіжника CC, тип захисту: без затримки часу |
| Електрична довговічність | 1000000 cycles |
| Місцева сигналізація | без |
| Механічна міцність | 10000000 cycles |
| Ширина | 39.37 mm |
| Висота | 126.49 mm |
| Глибина | 45.47 mm |
| Вага нетто | 0.57 kg |
| Ударостійкість | 60 gn for 9 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…150 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту NEMA | NEMA 1 відповідає Nema типу 250, NEMA 2 відповідає Nema типу 250, NEMA 4 відповідає Nema типу 250, NEMA 6 відповідає Nema типу 250, NEMA 6P відповідає Nema типу 250, NEMA 12 відповідає Nema типу 250, NEMA 13 відповідає типу Nema 250 |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Клас захисту від ураження електричним струмом | Клас 0 відповідно до IEC 61140 |
| Температура навколишнього повітря для роботи | -29…85 °C для стандартного середовища |
| Температура навколишнього повітря для зберігання | -29…85 °C |
| Екологічна характеристика | Стандартне середовище |
| Захисна обробка | Епоксидне порошкове покриття |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Гарантія | 18 місяців |
