| Асортимент продукції | 9007 |
| Назва серії | Напружений режим |

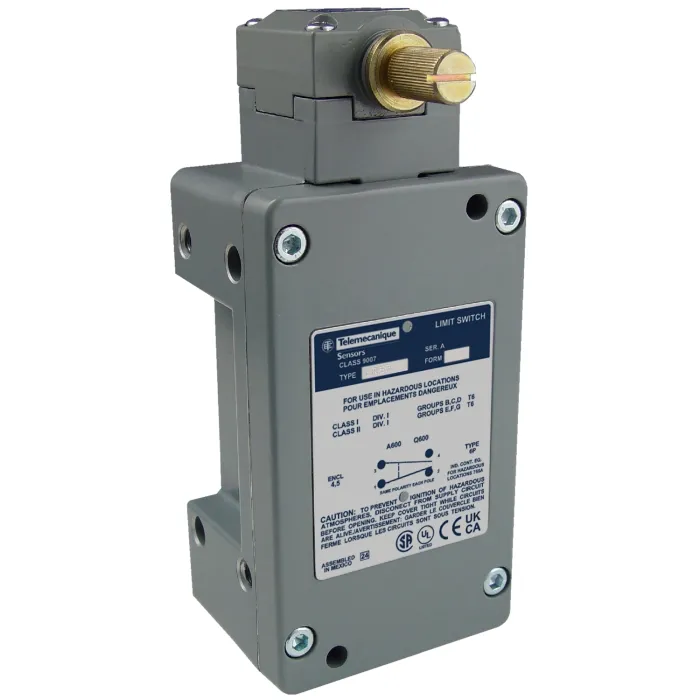

| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Ящик для небезпечних місць |
| Коротка назва пристрою | 9007CR |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | метал |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Цинкова пружина повернення без робочого важеля (низький диференціал) важіль 9007C |
| Приведення в дію перемикача | Зліва і справа, CW і CCW |
| Тип підходу | Бічний підхід, 1 або 2 програмованих напрямків |
| Електричне підключення | Гвинтові клеми (AWG 22...AWG 12), 1…2 |
| Кабельний ввід | 1 вхід для 1/2" - 14 NPT відповідно до ANSI B1.20.1 |
| Кількість полюсів | 1 |
| Тип і склад контактів | НЗ-НВ |
| Контактна операція | Миттєве дію |
| Позитивне відкриття | без |
| Рівень або клас | Клас II, дивізіон 1, групи E/F/G, клас I, дивізіон 1, групи B/C/D |
| Продаж неподільною кількістю | 1 |
| Матеріал корпусу | Алюміній |
| Матеріал голови | Цинк |
| Функція доступна | - |
| Функція перемикача | SPDT-DB |
| Контактний формуляр | Форма Z |
| Матеріал контактів | Срібні контакти |
| Опис клем ISO №1 | (1-2)NC, (3-4)НВ |
| Мінімальний крутний момент для відключення | 0.45 N.m |
| Максимальна швидкість спрацьовування | 90 ft/min with 45° cam angle, levers only, 130 ft/min with 30° cam angle, levers only |
| Кут сполучення | 5 ° |
| Максимальний кут зміщення | 90 ° |
| Повторіть точність | +/- 0,001 у лінійному ході кулачка |
| [Ie] номінальний робочий струм | 1.2 A at 600 V AC, A600 відповідно до NEMA, 1.5 A at 480 V AC, A600 відповідно до NEMA, 3 A at 240 В AC, A600 відповідно до NEMA, 6 A at 120 В AC, A600 відповідно до NEMA, 0.1 A at 600 V DC, Q600 відповідно до NEMA, 0.27 A at 250 V AC, Q600 відповідно до NEMA, 0.55 A at 125 В постійного струму, Q600 відповідно до NEMA |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 600 V (ступінь забруднення 3) відповідно до UL 508 для контактного блоку, 600 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 для контактного блоку |
| [Uimp] номінальна імпульсна витримувана напруга | 2.5 kV AC 1 min відповідно до CE, 2.2 kV AC 1 min відповідно до УЛ, 2.64 kV AC 1 s відповідно до CSA |
| Захист від короткого замикання | 10 A за допомогою запобіжника CC, тип захисту: без затримки часу |
| Електрична довговічність | 1000000 cycles |
| Місцева сигналізація | без |
| Механічна міцність | 10000000 cycles |
| Ширина | 69.09 mm |
| Висота | 154.94 mm |
| Глибина | 70.87 mm |
| Вага нетто | 1.13 kg |
| Ударостійкість | 60 gn for 9 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…150 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту NEMA | NEMA 1 відповідає Nema типу 250, NEMA 2 відповідає Nema типу 250, NEMA 4 відповідає Nema типу 250, NEMA 6 відповідає Nema типу 250, NEMA 6P відповідає Nema типу 250, NEMA 12 відповідає Nema типу 250, NEMA 13 відповідає типу Nema 250 |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Клас захисту від ураження електричним струмом | Клас 0 відповідно до IEC 61140 |
| Температура навколишнього повітря для роботи | -29…85 °C for hazardous location |
| Температура навколишнього повітря для зберігання | -29…85 °C |
| Екологічна характеристика | Стандартне середовище |
| Захисна обробка | Епоксидне порошкове покриття |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 7.366 cm |
| Пакет 1 Ширина | 8.89 cm |
| Пакет 1 Довж | 16.256 cm |
| Пакет 1 Вага | 1.134 kg |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
