| Асортимент продукції | 9007 |
| Назва серії | Miniature potted |

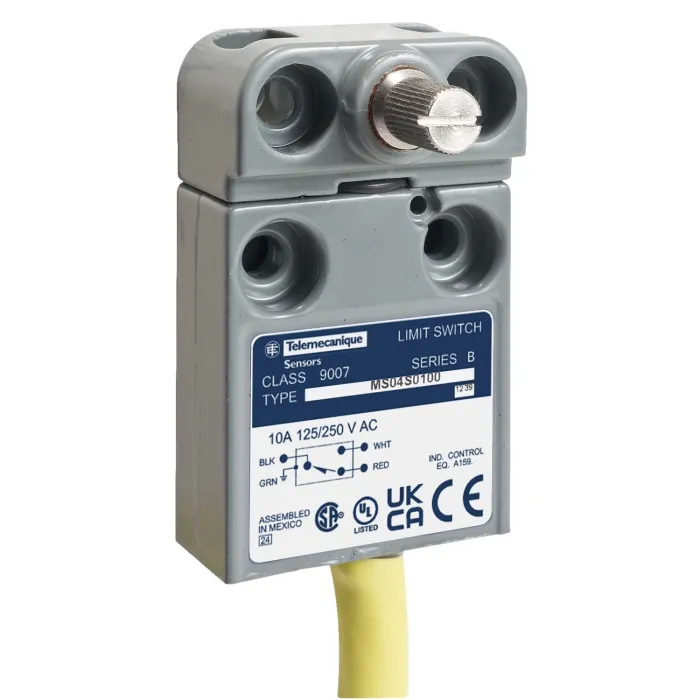

| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | 9007MS/ML |
| Конструкція датчика | Мініатюрний |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | метал |
| Матеріал корпусу | Литий цинк |
| Кількість полюсів | 1 |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Пружинне повернення без важеля управління - |
| Тип підходу | Бічний підхід, 2 напрямки |
| Приведення в дію перемикача | CW і CCW, зліва і справа |
| Тип і склад контактів | НЗ-НВ |
| Функція перемикача | SPDT-DB |
| Контактний формуляр | Форма Z |
| Матеріал контактів | Срібні контакти |
| Контактна операція | Миттєве дію |
| Позитивне відкриття | без |
| Електричне підключення | Попередньо прокладений кабель знизу |
| Тип кабелю | SJTO cable (AWG 18), 3.66 m, yellow |
| Опис клем ISO №1 | (чорно-помаранчевий)НВ, (зелено-жовтий)земля, (червоно-білий)НЗ |
| Матеріал ізоляції проводів | ПВХ |
| Мінімальний крутний момент для відключення | 48 ozf.in |
| Максимальна швидкість спрацьовування | 130 ft/min with 30° cam angle, levers only, 90 ft/min with 45° cam angle, levers only |
| Кут сполучення | 40 ° |
| Максимальний кут зміщення | 70 ° |
| [Ie] номінальний робочий струм | 6 A at 120 В AC, A300 відповідно до NEMA rating designation, 3 A at 240 В AC, A300 відповідно до NEMA rating designation, 5 A at 28 V DC |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 3) відповідно до UL 508, 300 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 |
| Електрична довговічність | 100000 cycles |
| Механічна міцність | 10000000 cycles |
| Маркування | УЛ, CSA, CE |
| Продаж неподільною кількістю | 1 |
| Висота | 63.25 mm |
| Ширина | 39.62 mm |
| Глибина | 15.75 mm |
| Вага нетто | 0.54 kg |
| Ударостійкість | 35 грн for 9 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 10 gn (f= 75…1200 Hz) відповідно до IEC 60529 |
| Ступінь захисту NEMA | NEMA 1 відповідає Nema типу 250, NEMA 2 відповідає Nema типу 250, NEMA 4 відповідає Nema типу 250, NEMA 6 відповідає Nema типу 250, NEMA 6P відповідає Nema типу 250 |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Температура навколишнього повітря для роботи | -40…104 °C |
| Температура навколишнього повітря для зберігання | -40…104 °C |
| Захисна обробка | Епоксидне порошкове покриття |
| Сертифікати продукції | УЛ, CSA, CE |
| Стандарти | LR 25490 Class 32 11 03, E78403 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Гарантія | 18 місяців |
