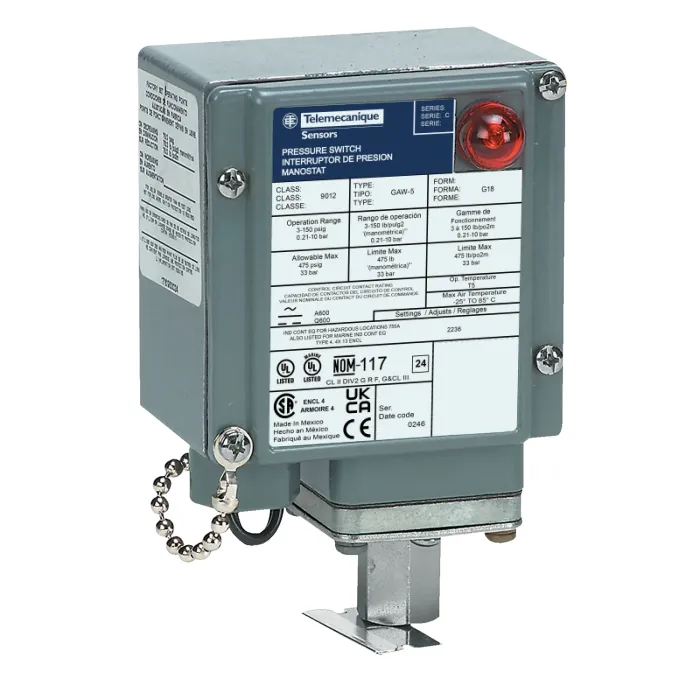

| Асортимент продукції | 9012G |
| Тип датчика тиску | Електромеханічний реле тиску |
| Назва датчика тиску | 9012G |
| Номінальний тиск | 1034.21 kPa |
| Максимальний тиск | 475 psi |
| Тип і склад контактів | НЗ-НВ, SPDT-DB, форма Z, миттєва дія, срібло-нікелеві контакти |
| Контрольована рідина | Hydraulic oil (-40…121 °C), Non-corrosive liquids, Air, Non-corrosive gas |
| Тип підключення рідини | 0,25 дюйма паралельна трубна різьба BS2779 відповідно до UL 508 |
| Тип роботи реле тиску | Регулювання між 2 порогами |
| Тип шкали | Регульований диференціал |
| Локальний дисплей | без |
| Діапазон при зниженні тиску | 20.68…1034.21 kPa |
| Приблизно регульований диференціал у середньому діапазоні | 41.37…206.84 kPa +/- 2.5 % full scale |
| Кабельний ввід | 20 мм вхідний канал BS4568 |
| Тип клемної колодки | 4 гвинтові клеми |
| Електричне підключення | Гвинтові клеми, AWG 22...AWG 12 |
| Ідентифікатор терміналу | (1-5)НВ, (3)gnd |
| Тип електричного кола | Схема керування |
| Місцева сигналізація | 1 світлодіод: (червоний) 24 В постійного струму |
| [In] номінальний струм | 2.75 A 24 В постійного струму, 0.22 A 125 В постійного струму, 3 A 240 В AC, 0.27 A 240 В DC |
| Налаштування | внутрішній |
| Корпус material | Литий під тиском алюмінієвий сплав 380 |
| Привід тиску | Діафрагма нітрилова (Буна-Н) |
| Висота | 140.97 mm |
| Глибина | 78.99 mm |
| Ширина | 88.90 mm |
| Робоча позиція | Будь-яка позиція |
| Матеріали, що контактують з рідиною | Нітрил (Буна-Н), Нітрил (Буна-Н) |
| Захист від короткого замикання | 10 A cartridge overload and short-circuit protection, type gL |
| Максимальна швидкість роботи | 120 cyc/mn |
| Механічна міцність | 5000000 cycles |
| Повторіть точність | 4 % |
| Вага нетто | 1.36 kg |
| Стійкість до вібрації | 2 gn (f= 40…150 Hz) відповідно до IEC 68-2-6 |
| Ударостійкість | 50 gn відповідно до IEC 58-2-27 |
| Стандарти | CSA C22.2 No 14, UL 508, CSA C22.2 № 14 |
| Сертифікати продукції | CSA LR25490 клас 3211 03, файл із списку UL E12158 CCN NKPZ та CCN NTHT, CE |
| Ступінь захисту NEMA | NEMA 4/4X/13 відповідно до UL 50 |
| Температура навколишнього повітря для роботи | -23…85 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 24.13 cm |
| Пакет 1 Ширина | 15.875 cm |
| Пакет 1 Довж | 12.065 cm |
| Пакет 1 Вага | 1.361 kg |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
