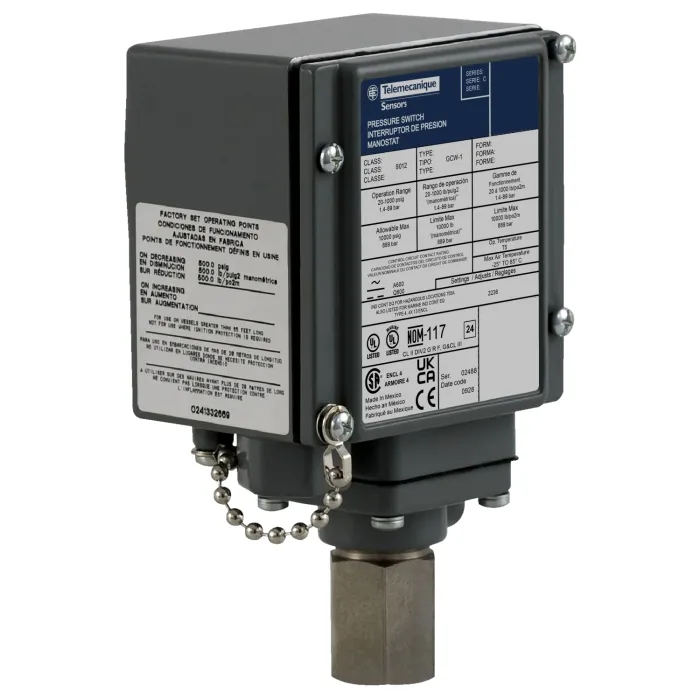

| Асортимент продукції | 9012G |
| Тип датчика тиску | Електромеханічний реле тиску |
| Назва датчика тиску | 9012G |
| Номінальний тиск | 38610.64 kPa |
| Максимальний тиск | 20000 psi |
| Тип і склад контактів | НЗ-НВ, SPDT-DB, форма Z, миттєва дія, срібло-нікелеві контакти |
| Контрольована рідина | Hydraulic oil (-26…121 °C), Non-corrosive liquids, Air, Non-corrosive gas |
| Тип підключення рідини | 0,25 дюйма 18 NPTF відповідно до UL 508 |
| Тип роботи реле тиску | Регулювання між 2 порогами |
| Тип шкали | Регульований диференціал |
| Локальний дисплей | З вікном шкали діапазону |
| Діапазон при зниженні тиску | 1172.11…38610.64 kPa |
| Тип управління | З регулювальним шліцом для викрутки |
| Приблизно регульований диференціал у середньому діапазоні | 1992.58…8687.39 kPa +/- 2.5 % full scale |
| Кабельний ввід | 0,5-дюймовий вхід для кабелепроводу NPT |
| Тип клемної колодки | 4 гвинтові клеми |
| Електричне підключення | Гвинтові клеми, AWG 22...AWG 12 |
| Тип електричного кола | Схема керування |
| Місцева сигналізація | без: |
| [In] номінальний струм | 3 A 240 В AC A600 відповідно до NEMA rating designation, 6 A 120 В AC A600 відповідно до NEMA rating designation, 0.27 A 250 V DC R300 відповідно до NEMA rating designation, 0.22 A 125 В постійного струму R300 відповідно до NEMA rating designation |
| Налаштування | зовнішній |
| Корпус material | Литий під тиском алюмінієвий сплав 380 |
| Привід тиску | Поршень |
| Висота | 166.12 mm |
| Глибина | 66.80 mm |
| Ширина | 88.90 mm |
| Робоча позиція | Будь-яка позиція |
| Матеріали, що контактують з рідиною | 440 нержавіюча сталь, оцинкована сталь |
| Захист від короткого замикання | 10 A cartridge overload and short-circuit protection, type gL |
| Максимальна швидкість роботи | 120 cyc/mn |
| Механічна міцність | 3000000 cycles |
| Повторіть точність | 4 % |
| Вага нетто | 1.36 kg |
| Стійкість до вібрації | 2 gn (f= 40…150 Hz) відповідно до IEC 68-2-6 |
| Ударостійкість | 50 gn відповідно до IEC 58-2-27 |
| Стандарти | CSA C22.2 No 14, UL 508, CE |
| Сертифікати продукції | CSA LR25490 клас 3211 03, CSA LR25490 клас 3211 03, файл зі списку UL E12158 CCN NKPZ і CCN NTHT |
| Ступінь захисту NEMA | NEMA 4/4X/13 відповідно до UL 50 |
| Температура навколишнього повітря для роботи | -23…85 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 24.13 cm |
| Пакет 1 Ширина | 15.875 cm |
| Пакет 1 Довж | 12.065 cm |
| Пакет 1 Вага | 1.361 kg |
| Гарантія | 18 місяців |
