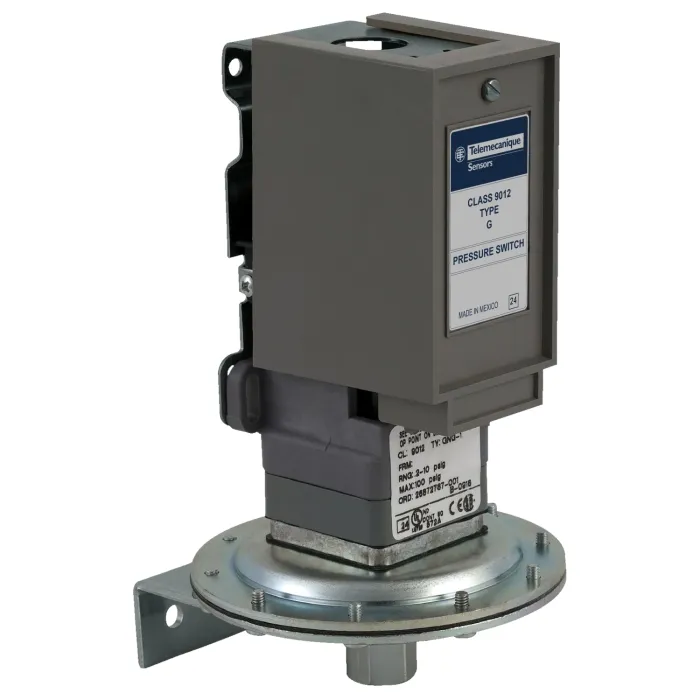

| Асортимент продукції | 9012G |
| Тип датчика тиску | Електромеханічний реле тиску |
| Назва датчика тиску | 9012G |
| Номінальний тиск | 6894.76 kPa |
| Максимальний тиск | 10000 psi |
| Тип і склад контактів | НЗ-НВ, SPDT, форма C, миттєва дія, срібло-нікелеві контакти |
| Контрольована рідина | Selected corrosive liquids (-26…121 °C), Non-corrosive liquids (-26…121 °C), Air (-26…121 °C), Non-corrosive gas (-26…121 °C) |
| Тип підключення рідини | 0,25 дюйма 18 NPTF відповідно до UL 508 |
| Тип роботи реле тиску | Регулювання між 2 порогами |
| Тип шкали | Регульований диференціал |
| Локальний дисплей | без |
| Діапазон при зниженні тиску | 137.90…6894.76 kPa |
| Приблизно регульований диференціал у середньому діапазоні | 337.84…1034.21 kPa +/- 2.5 % full scale |
| Кабельний ввід | 0,5-дюймовий вхід для кабелепроводу NPT |
| Тип клемної колодки | 4 гвинтові клеми |
| Електричне підключення | Гвинтові клеми, AWG 22...AWG 12 |
| Ідентифікатор терміналу | (1-5)НВ, (2-4)NC |
| Тип електричного кола | Схема керування |
| Місцева сигналізація | без: |
| [In] номінальний струм | 3 A 240 В AC A600 відповідно до NEMA rating designation, 3 A 120 В AC A600 відповідно до NEMA rating designation, 0.27 A 250 V DC R300 відповідно до NEMA rating designation, 0.22 A 125 В постійного струму R300 відповідно до NEMA rating designation |
| Налаштування | внутрішній |
| Корпус material | Термопласт |
| Привід тиску | Поршень |
| Висота | 197.36 mm |
| Глибина | 69.85 mm |
| Ширина | 56.13 mm |
| Робоча позиція | Будь-яка позиція |
| Матеріали, що контактують з рідиною | Вітон фторвуглецевий, оцинкована сталь |
| Захист від короткого замикання | 10 A cartridge overload and short-circuit protection, type gL |
| Максимальна швидкість роботи | 120 cyc/mn |
| Механічна міцність | 3000000 cycles |
| Повторіть точність | 4 % |
| Вага нетто | 0.91 kg |
| Стійкість до вібрації | 2 gn (f= 40…150 Hz) відповідно до IEC 68-2-6 |
| Ударостійкість | 50 gn відповідно до IEC 58-2-27 |
| Стандарти | УЛ 508, CSA C22.2 № 14, CE |
| Сертифікати продукції | Перелік УЛ, CSA LR25490 клас 3211 03 |
| Ступінь захисту NEMA | NEMA 1 відповідно до UL 50 |
| Температура навколишнього повітря для роботи | -23…85 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 22.581 cm |
| Пакет 1 Ширина | 8.89 cm |
| Пакет 1 Довж | 57.355 cm |
| Пакет 1 Вага | 907.185 g |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
