| Асортимент продукції | OsiSense XC |
| Назва серії | Special format |
| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Матеріалs handling |

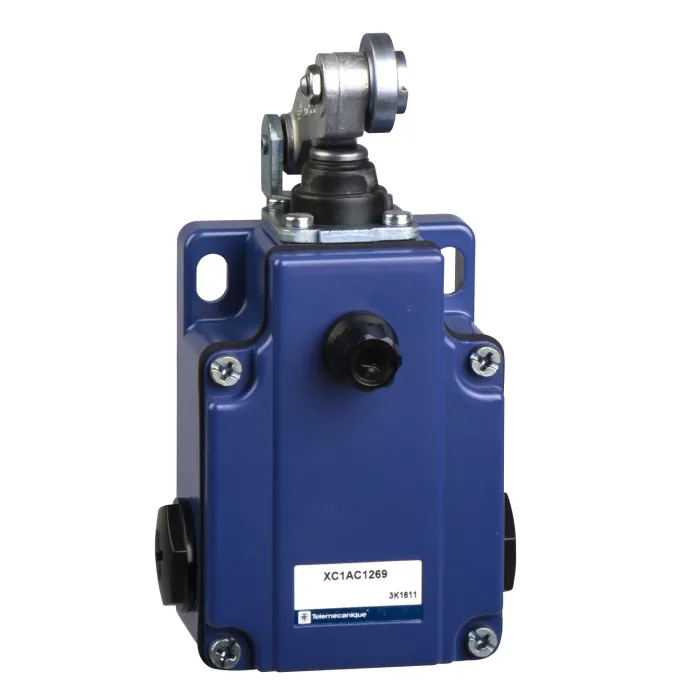

| Коротка назва пристрою | XC1AC |
| Конструкція датчика | - |
| Статура | Виправлено |
| Головний тип | Головка плунжера |
| Матеріал | метал |
| Режим фіксації | По тілу |
| Рух робочої головки | Лінійний |
| Тип оператора | Пружинний поворотний роликовий важіль металевий - |
| Приведення в дію перемикача | Кулачок на 30° |
| Тип підходу | Бічний підхід, 2 напрямки |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,5...1 x 2,5 мм² |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Повільний розрив, розрив перед тим, як зробити |
| Кількість кроків | 1 |
| Позитивне відкриття | без |
| Мінімальна сила для спотикання | 23 N |
| Форма ізоляції контактів | Zb |
| Максимальна швидкість спрацьовування | 1 m/s from left, 0.5 m/s from right |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 500 V AC відповідно до IEC 60947-5-1, 500 V AC відповідно до NF C 20-040, 600 V DC відповідно до IEC 60947-5-1, 600 V DC відповідно до NF C 20-040, 600 V AC відповідно до CSA C22.2 No 14, 600 V DC відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 8 mOhm |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Електрична довговічність | 1000000 cycles, AC-15 f = 50/60 Hz, inductive load type, 110 V, 900 VA, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 1000000 cycles, AC-15 f = 50/60 Hz, inductive load type, 230 В, 1900 VA, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 1000000 cycles, AC-15 f = 50/60 Hz, inductive load type, 48 В, 450 VA, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, inductive load type, 110 V, 100 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, inductive load type, 230 В, 95 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 1000000 cycles, DC-13, inductive load type, 48 В, 100 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 3000000 cycles, AC-15 f = 50/60 Hz, inductive load type, 110 V, 350 VA, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 3000000 cycles, AC-15 f = 50/60 Hz, inductive load type, 230 В, 430 VA, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 3000000 cycles, AC-15 f = 50/60 Hz, inductive load type, 48 В, 170 VA, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 3000000 cycles, DC-13, inductive load type, 110 V, 40 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 3000000 cycles, DC-13, inductive load type, 230 В, 33 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 3000000 cycles, DC-13, inductive load type, 48 В, 35 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 10000000 cycles |
| Ширина | 77 mm |
| Висота | 157 mm |
| Глибина | 44 mm |
| Вага нетто | 0.87 kg |
| Опис клем ISO №1 | (13-14)НВ, (11-12)НЗ |
| Ударостійкість | 95 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 9 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP65 відповідно до IEC 60529, IP65 відповідно до NF C 20-010 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 61140, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Робоча позиція | Будь-яка позиція |
| Сертифікати продукції | CSA |
| Стандарти | VDE 0660-200, CSA C22.2 No 14, IEC 60947-5-1, IEC 60337-1, EN 60947-5-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 8.5 cm |
| Пакет 1 Ширина | 11.5 cm |
| Пакет 1 Довж | 22.5 cm |
| Пакет 1 Вага | 652 g |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
