| Асортимент продукції | OsiSense XC |
| Назва серії | Special format |
| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Для важких застосувань |

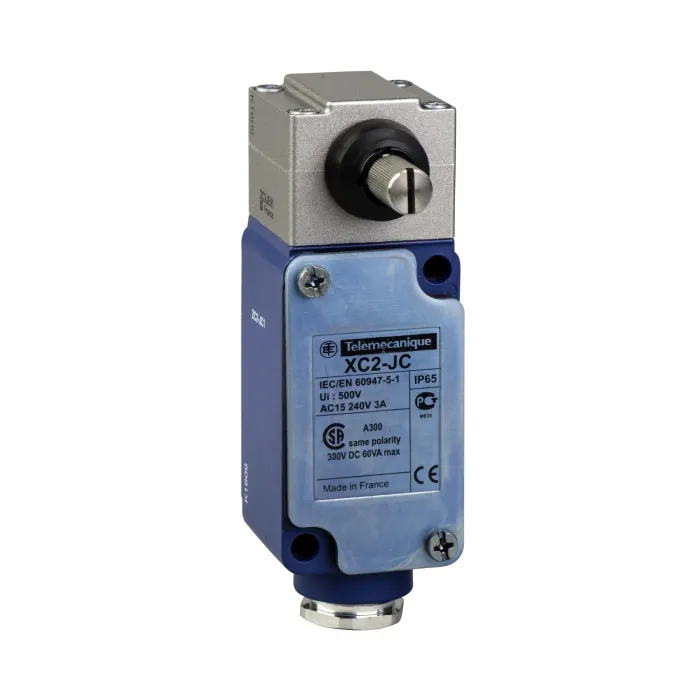

| Коротка назва пристрою | XC2J |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | метал |
| Рух робочої головки | Ротарі |
| Тип оператора | Квадратний стрижень важеля Сталевий квадратний стрижень 3 мм, L = 125 мм |
| Приведення в дію перемикача | Будь-якою рухомою частиною |
| Тип підходу | Бічний підхід, програмований 1 напрямок |
| Кількість полюсів | 1 |
| Контактна операція | Миттєве дію |
| Мінімальний крутний момент для відключення | 0.2 N.m |
| Максимальна швидкість спрацьовування | 0.5 m/s |
| Режим фіксації | По тілу |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,5...2 x 2,5 мм² |
| Кабельний ввід | 1 entry incorporating cable gland, cable outer diameter: 6…13.5 mm |
| Форма ізоляції контактів | За |
| Матеріал контактів | Посріблені контакти |
| Позитивне відкриття | без |
| Мінімальна швидкість спрацьовування | 0.001 m/min |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до EN/IEC 60947-5-1, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A відповідно до EN/IEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 500 V відповідно до IEC 60947-5-1, 500 V відповідно до NF C 20-040 group C, 300 V відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3, 25 MOhm відповідно до NF C 93-050 method A |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 120 В, 4 W, operating rate <3600 cyc/h, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 24 В, 10 W, operating rate <3600 cyc/h, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 7 W, operating rate <3600 cyc/h, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 25000000 cycles |

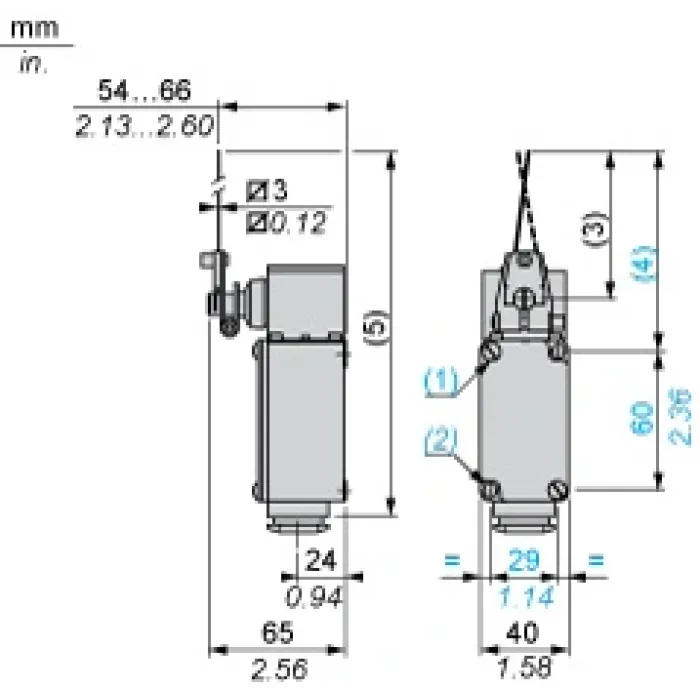

| Ширина | 40 mm |
| Висота | 133 mm |
| Глибина | 41 mm |
| Вага нетто | 0.56 kg |
| Опис клем ISO №1 | (13-14-11-12)ОФ |
| Ударостійкість | 25 грн for 18 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 10 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP65 відповідно до IEC 60529, IP657 відповідно до NF C 20-010 |
| Ступінь захисту IK | IK08 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 60536, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | ЧСА, НЕМКО, ДЕМКО |
| Стандарти | IEC 60337-1, UL 508, EN/IEC 60947-5-1, VDE 0660-200, CSA C22.2 No 14 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 4.5 cm |
| Пакет 1 Ширина | 7.0 cm |
| Пакет 1 Довж | 14.5 cm |
| Пакет 1 Вага | 637.0 g |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
