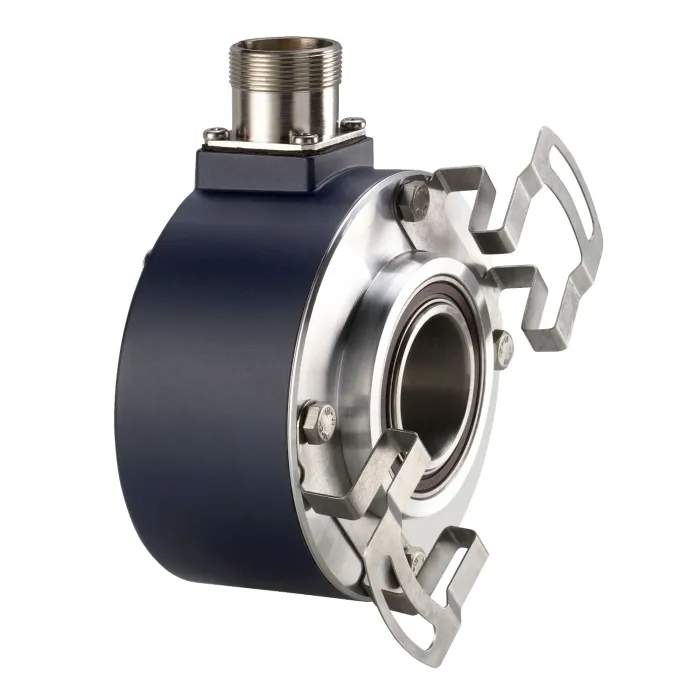

| Асортимент продукції | OsiSense XCC |
| Тип кодера | Інкрементальний кодер |
| Назва кодера | XCC |
| Особливе застосування продукту | - |

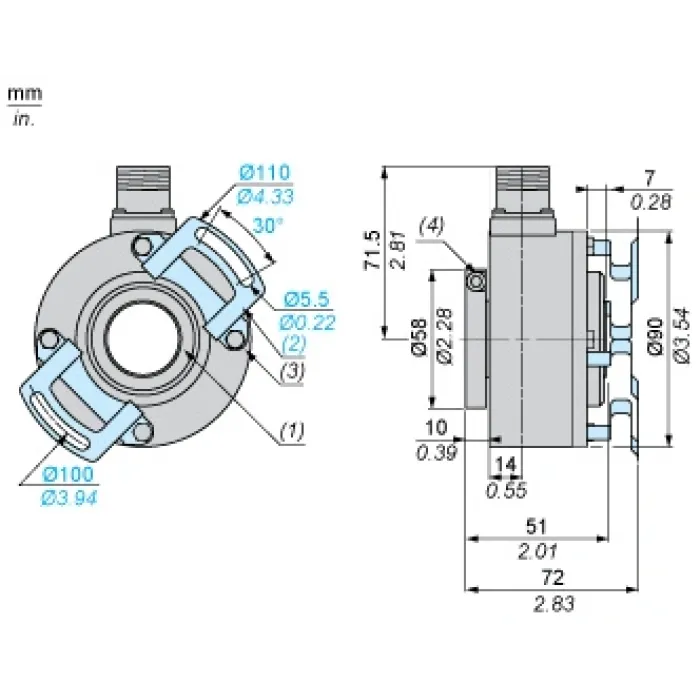

| Діаметр | 90 mm |
| Діаметр валу | 30 mm |
| Тип валу | Наскрізний вал |
| резолюція | 1024 бали |
| Вихідний каскад | Тип R |

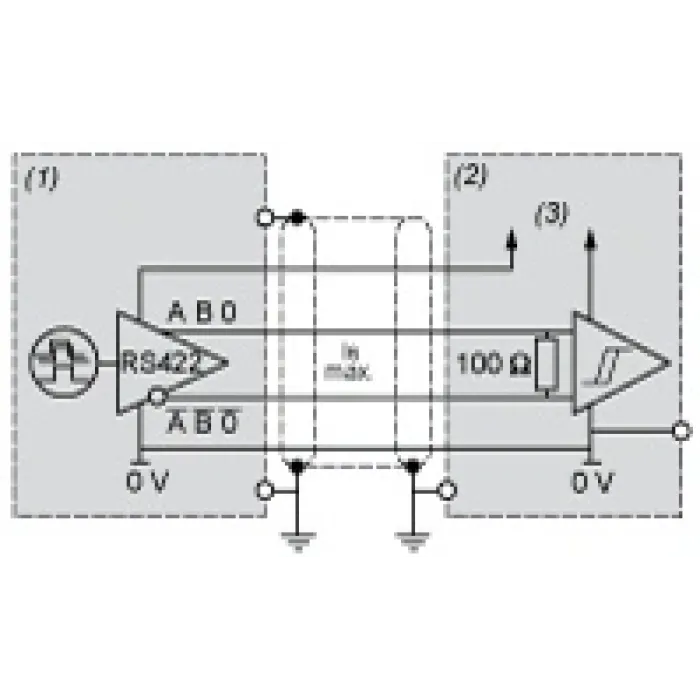

| Тип вихідного каскаду | Драйвер 5V, RS422 |

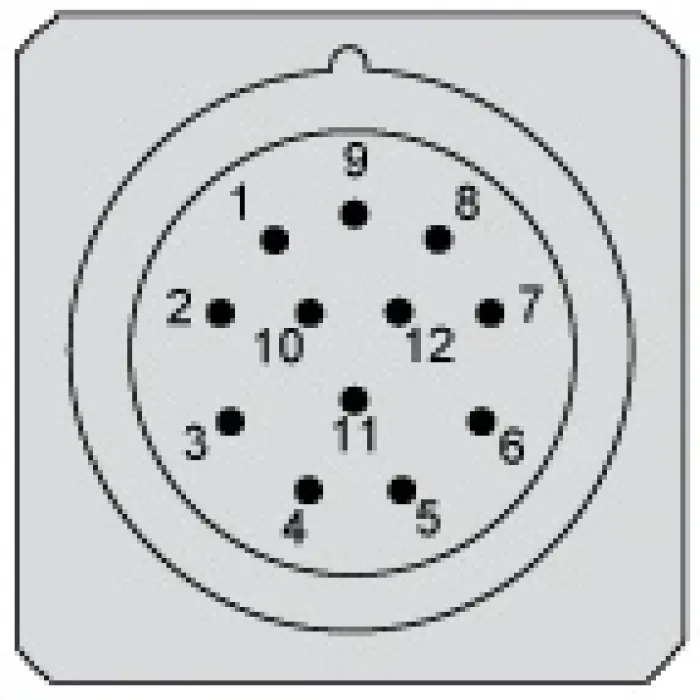

| Електричне підключення | 1 штекер M23 радіальний 12 контактів |
| [Us] номінальна напруга живлення | 5 В постійного струму |
| Межі напруги живлення | 4.5…5.5 V DC |
| Корпус material | Замак |
| Допуск на вал | H7 |
| Залишкова пульсація | 200 mV |
| Максимальна швидкість обертання | 3600 rpm |
| Момент інерції вала | 500 g.cm² |
| Значення крутного моменту | 0.025 N.m |
| Максимальне навантаження | 5 даН осьовий, 8 даН радіальний |
| Вихідна частота | 100 kHz |
| Кількість каналів | 3 |
| Поточне споживання | 0...100 мА без навантаження |
| Максимальний вихідний струм | 40 mA |
| Вихідний рівень | Низький рівень: 0,5 В максимум 20 мА, високий рівень: В живлення - 2,5 В мінімум 20 мА |
| Стійкість до перенапруги | 1 kV, level 2 відповідно до IEC 61000-4-5 |
| Основний матеріал | Алюміній |
| Матеріал валу | Нержавіюча сталь |
| Тип шарикопідшипників | 6807 |
| Вага нетто | 0.96 kg |
| Маркування | CE |
| Температура навколишнього повітря для роботи | -20…80 °C |
| Температура навколишнього повітря для зберігання | -30…85 °C |
| Ступінь захисту IP | IP65 відповідно до IEC 60529 |
| Стійкість до вібрації | 10 gn (f= 10…1000 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 30 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 4 kV (contact discharge) level 3 відповідно до IEC 61000-4-2, 8 kV (air discharge) level 3 відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 1 kV signal ports level 3 відповідно до IEC 61000-4-4, 2 kV power ports level 3 відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Гарантія | 18 місяців |
