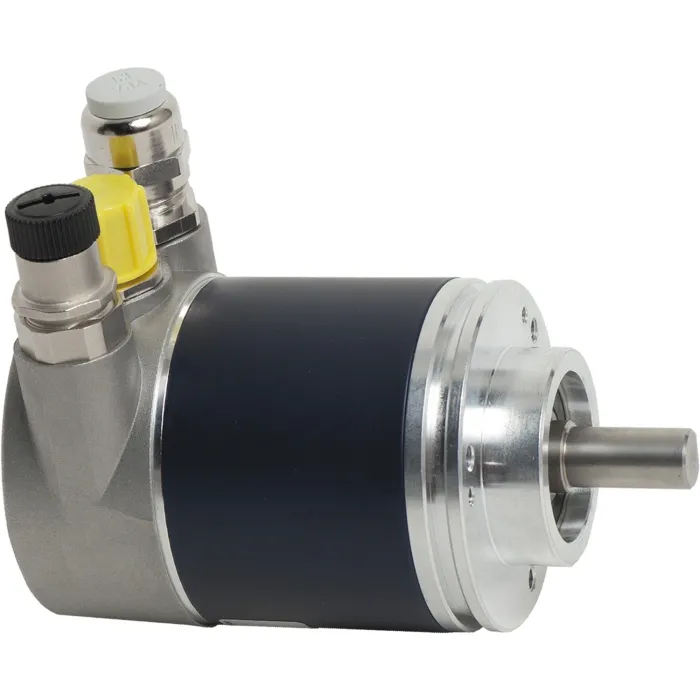

| Асортимент продукції | OsiSense XCC |
| Тип кодера | Польова шина багатооборотного абсолютного кодера |
| Коротка назва пристрою | XCC |
| Особливе застосування продукту | - |

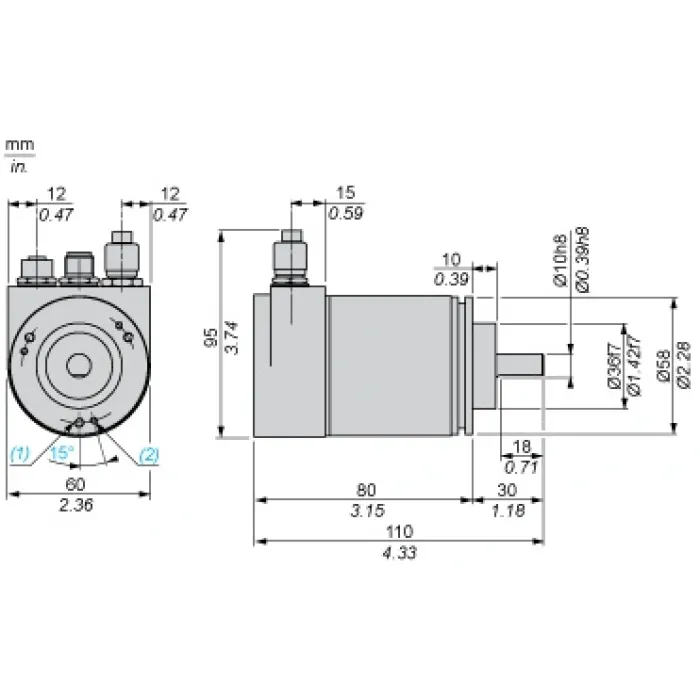

| Діаметр | 58 mm |
| Тип автобуса | CANopen S10 (Прозорий готовий) DS 406 V3.1, клас C2 відповідно до DR303-1В1.3, DR303-3 V1.2., ISO 11898, DS301 V4.02/CAN2.A |
| Діаметр валу | 10 mm |
| Тип валу | Суцільний вал |
| резолюція | 4096 обертів/8192 бали |

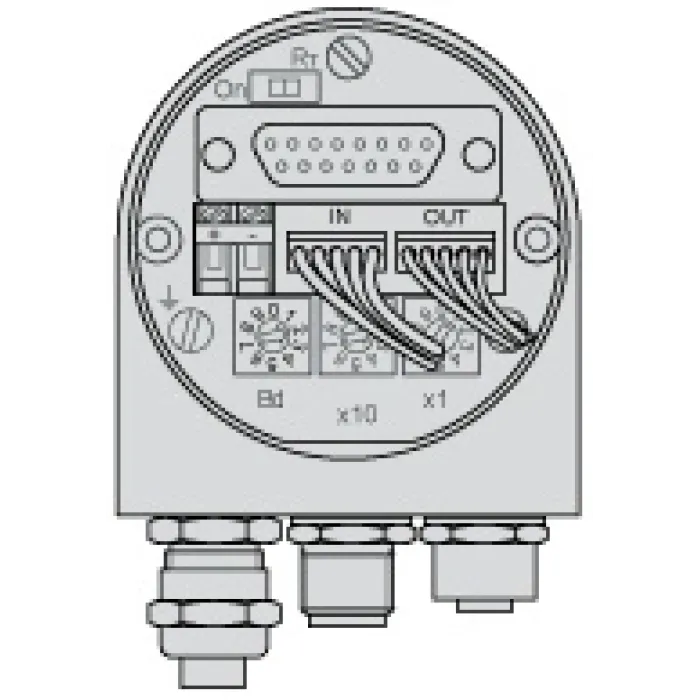

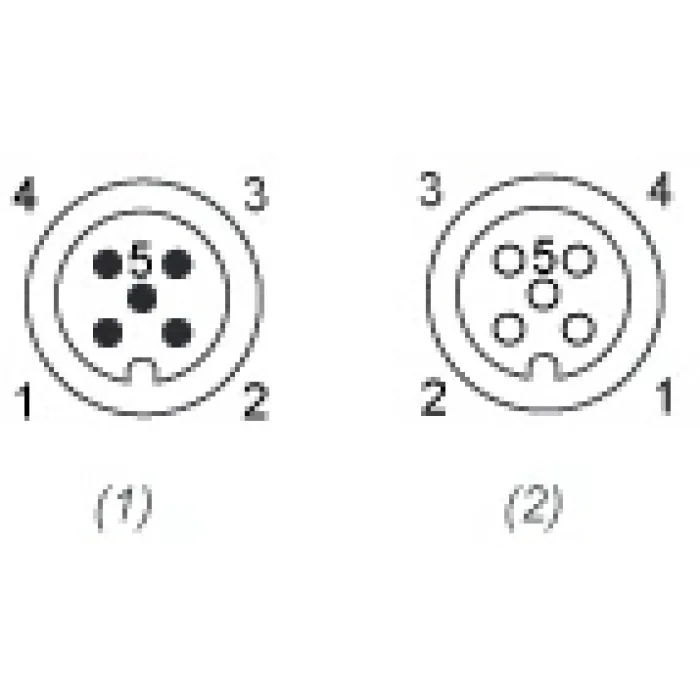

| Електричне підключення | 1 male + 1 female connectors + 1 cable gland M12 radial 5 pins Стор. 9 radial for network input/ouputs and external supply |
| Тип вихідного каскаду | CANopen 25 біт |
| [Us] номінальна напруга живлення | 24 В постійного струму |
| Швидкість передачі | 20 кбіт/с, 1000 кбіт/с, 800 кбіт/с, 500 кбіт/с, 250 кбіт/с, 50 кбіт/с, 125 кбіт/с, 10 кбіт/с |
| Корпус material | Алюміній |
| Допуск на вал | H8 |
| Межі напруги живлення | 10…30 V DC |
| Максимальна швидкість обертання | 6000 rpm |
| Момент інерції вала | 30 g.cm² |
| Значення крутного моменту | 0.003 N.m |
| Максимальне навантаження | 11 даН радіально |
| Вихідна частота | 800 kHz |
| Поточне споживання | 0...100 мА без навантаження |
| Тип захисту | Захист від зворотної полярності, захист від перепадів напруги |
| Світлодіод стану | CAN_RUN: 1 світлодіод (зелений), CAN_ERR: 1 світлодіод (червоний) |
| Стійкість до перенапруги | 0.5 kV, level 1 відповідно до IEC 61000-4-5 |
| Основний матеріал | Алюміній |
| Матеріал валу | Нержавіюча сталь |
| Тип шарикопідшипників | 6000ZZ1 |
| Вага нетто | 0.56 kg |
| Сертифікати продукції | Стандарти сумісності CiA, Schneider Electric |
| Маркування | CE |
| Температура навколишнього повітря для роботи | -40…85 °C |
| Температура навколишнього повітря для зберігання | -40…85 °C |
| Ступінь захисту IP | IP64 відповідно до IEC 60529 |
| Стійкість до вібрації | 10 gn (f= 10…2000 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 100 gn for 6 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 2 kV (contact discharge) level 2 відповідно до IEC 61000-4-2, 4 kV (air discharge) level 2 відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 1 kV signal ports level 3 відповідно до IEC 61000-4-4, 2 kV power ports level 3 відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 10 cm |
| Пакет 1 Ширина | 14 cm |
| Пакет 1 Довж | 27 cm |
| Пакет 1 Вага | 602 g |
| REACh вільний від SVHC | Так |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Гарантія | 18 місяців |
