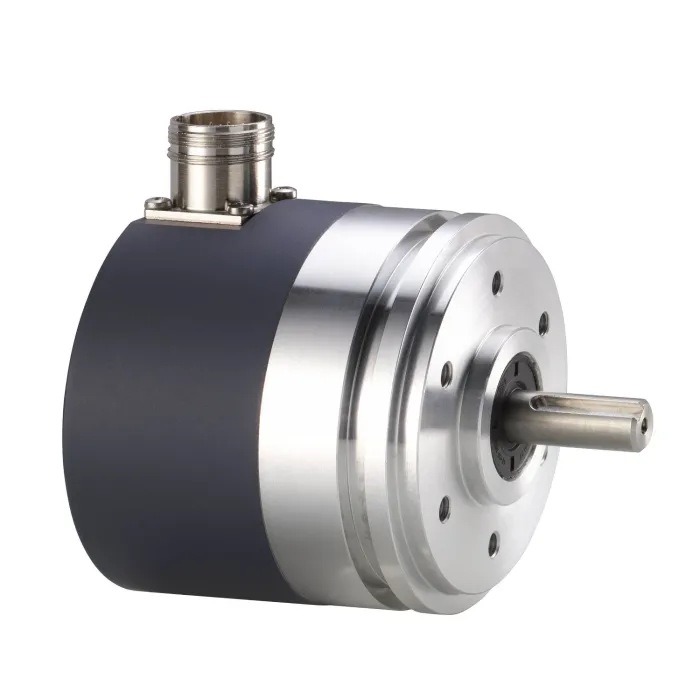

| Асортимент продукції | OsiSense XCC |
| Тип кодера | Багатооборотний абсолютний кодер |
| Коротка назва пристрою | XCC |
| Особливе застосування продукту | - |

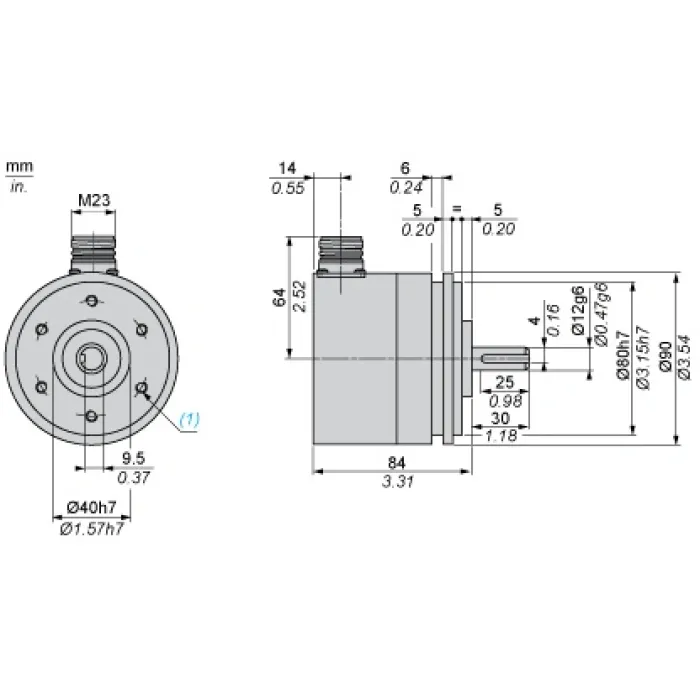

| Діаметр | 90 mm |
| Діаметр валу | 12 mm |
| Тип валу | Суцільний вал |
| резолюція | 4096 обертів/8192 бали |

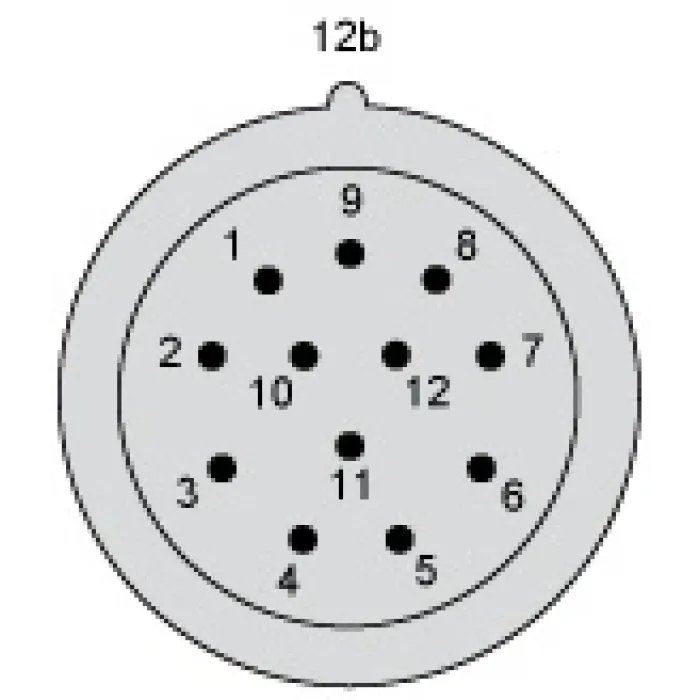

| Електричне підключення | 1 штекер M23 радіальний 12 контактів |
| Вихідний каскад | Тип SB |
| Тип вихідного каскаду | 25-розрядний двійковий SSI |
| [Us] номінальна напруга живлення | 11...30 В постійного струму |
| Корпус material | Замак |
| Допуск на вал | G6 |
| Залишкова пульсація | 500 mV |
| Максимальна швидкість обертання | 6000 rpm |
| Момент інерції вала | 150 g.cm² |
| Значення крутного моменту | 0.01 N.m |
| Максимальне навантаження | 10 даН осьовий, 20 даН радіальний |
| Вихідна частота | 100…500 kHz |
| Поточне споживання | 0...100 мА без навантаження |
| Тип захисту | Захист від короткого замикання, Reverse polarity protection |

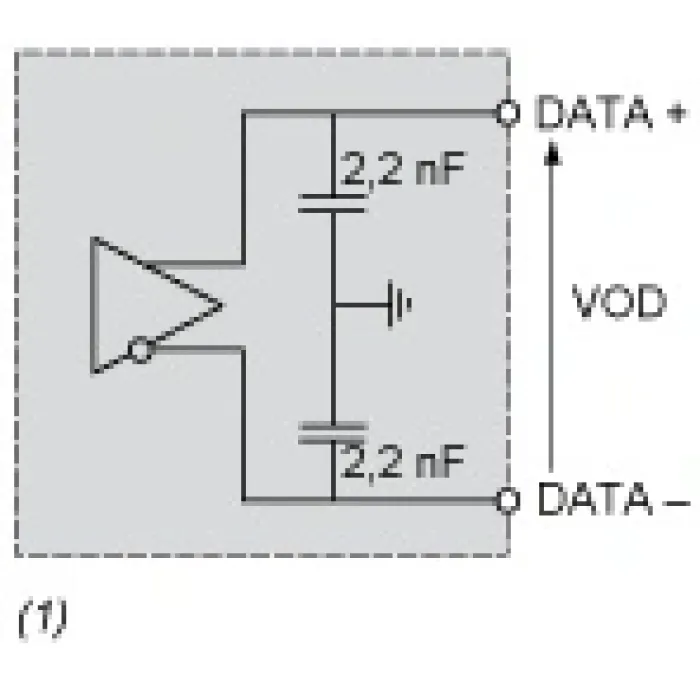

| Фізичний інтерфейс | RS422 |
| Вихідний рівень | Високий рівень: 2 В мінімум 20 мА |
| Стійкість до перенапруги | 1 kV, level 2 відповідно до IEC 61000-4-5 |
| Основний матеріал | Алюміній |
| Матеріал валу | Нержавіюча сталь |
| Тип шарикопідшипників | 6000ZZ |
| Вага нетто | 1.84 kg |
| Маркування | CE |
| Температура навколишнього повітря для роботи | -20…85 °C |
| Температура навколишнього повітря для зберігання | -30…85 °C |
| Ступінь захисту IP | IP66 відповідно до IEC 60529 |
| Стійкість до вібрації | 10 gn (f= 10…2000 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 30 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 4 kV (contact discharge) level 3 відповідно до IEC 61000-4-2, 8 kV (air discharge) level 3 відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 1 kV signal ports level 3 відповідно до IEC 61000-4-4, 2 kV power ports level 3 відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| REACh вільний від SVHC | Так |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Гарантія | 18 місяців |
