| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCKD |
| Конструкція датчика | Компактний |
| Статура | Виправлено |

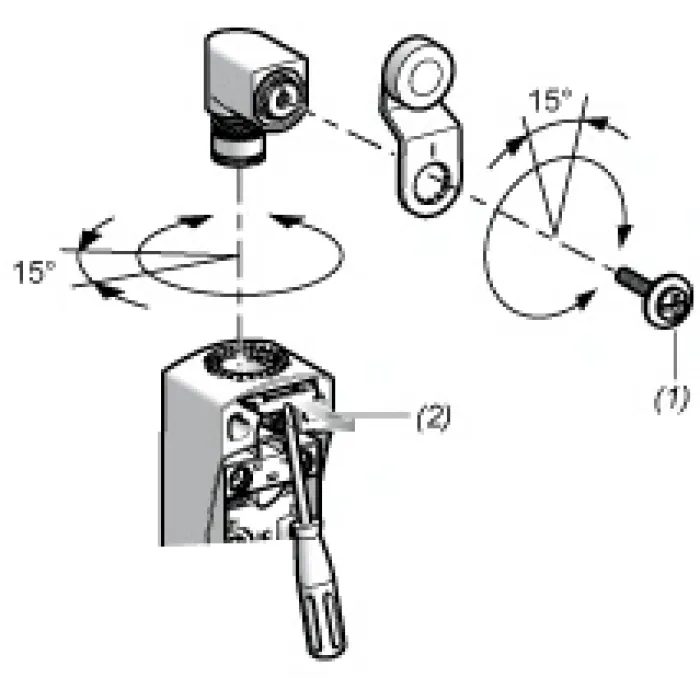

| Головний тип | Поворотна головка |
| Матеріал | метал |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |

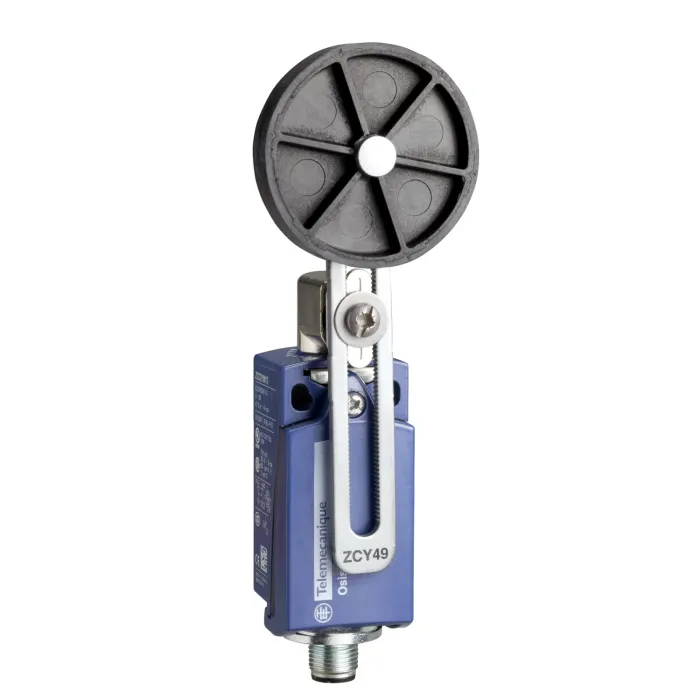

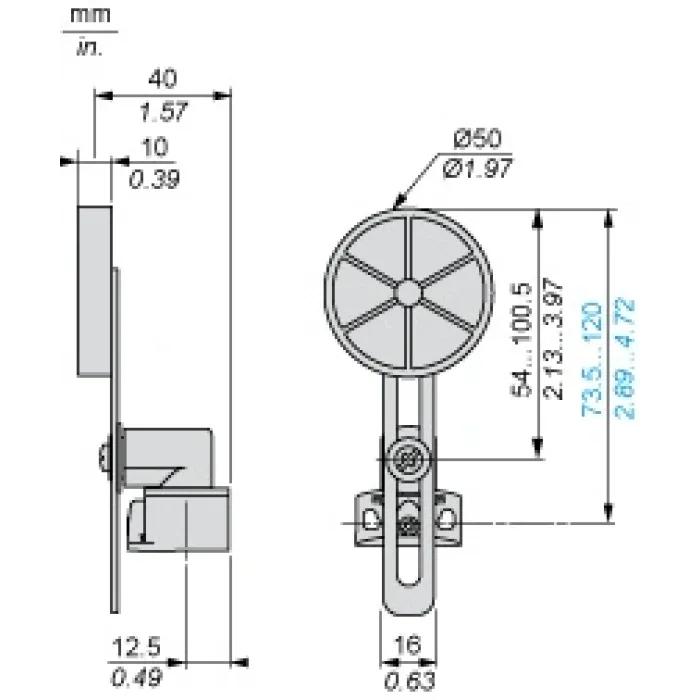

| Тип оператора | Пружинний поворотний роликовий важіль термопласт змінної довжини, діаметр ролика 50 мм |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Миттєве дію |
| Приведення в дію перемикача | Кулачок на 30° |

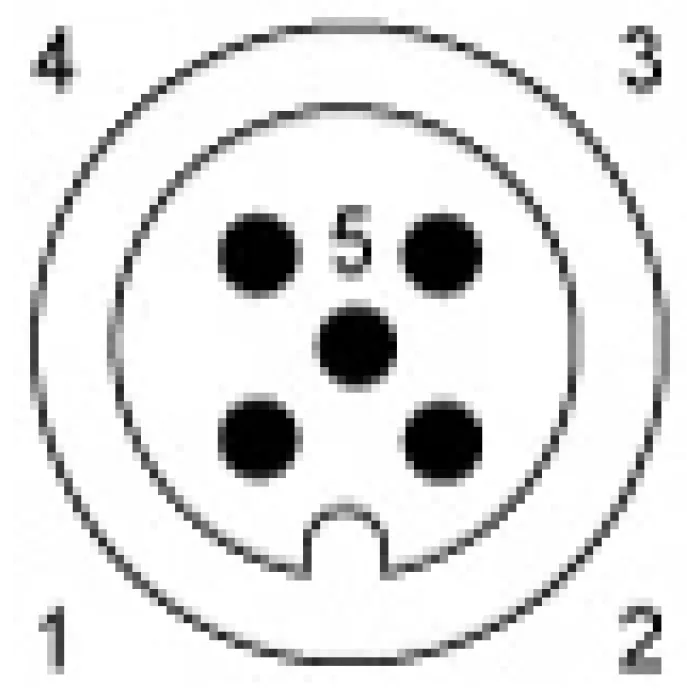

| Електричне підключення | Штекер M12, 5 контактів |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | с |
| Мінімальний крутний момент для відключення | 0.1 N.m |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Повторіть точність | 0,1 мм на точках спрацьовування при 1 млн циклів спрацьовування |
| [Ie] номінальний робочий струм | 3 A at 50 V, AC-15 відповідно до EN/IEC 60947-5-1 appendix A, 0.27 A at 50 V, DC-13 відповідно до EN/IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм | 4 A |
| [Ui] номінальна напруга ізоляції | 60 V (ступінь забруднення 3) відповідно до IEC 60947-1 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 0.8 kV відповідно до IEC 60664, 0.8 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 4 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 24 В, 10 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 7 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 10000000 cycles |

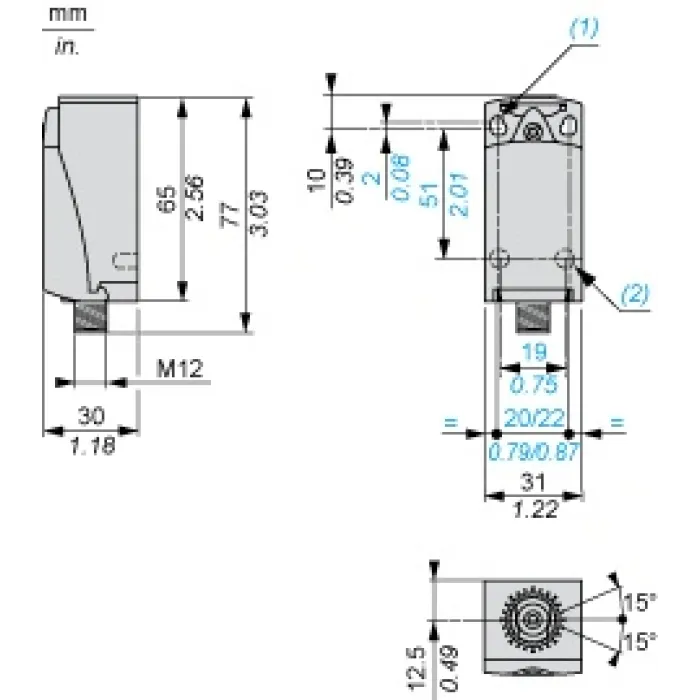

| Ширина | 31 mm |
| Висота | 65 mm |
| Глибина | 30 mm |
| Вага нетто | 0.22 kg |
| Опис клем ISO №1 | (21-22)NC, (13-14)НВ |
| Ударостійкість | 50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IK | IK06 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 61140, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | CCC, УЛ, CSA |
| Стандарти | CSA C22.2 No 14, EN 60947-5-1, IEC 60947-5-1, IEC 60204-1, UL 508, EN 60204-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 5.3 cm |
| Пакет 1 Ширина | 6.0 cm |
| Пакет 1 Довж | 19.3 cm |
| Пакет 1 Вага | 271.0 g |
| Тип одиниці упаковки 2 | S01 |
| Кількість одиниць в упаковці 2 | 4 |
| Пакет 2 Висота | 15.0 cm |
| Пакет 2 Ширина | 15.0 cm |
| Пакет 2 Довж | 40.0 cm |
| Пакет 2 Вага | 1.312 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
