| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCKD |
| Конструкція датчика | Компактний |
| Статура | Виправлено |

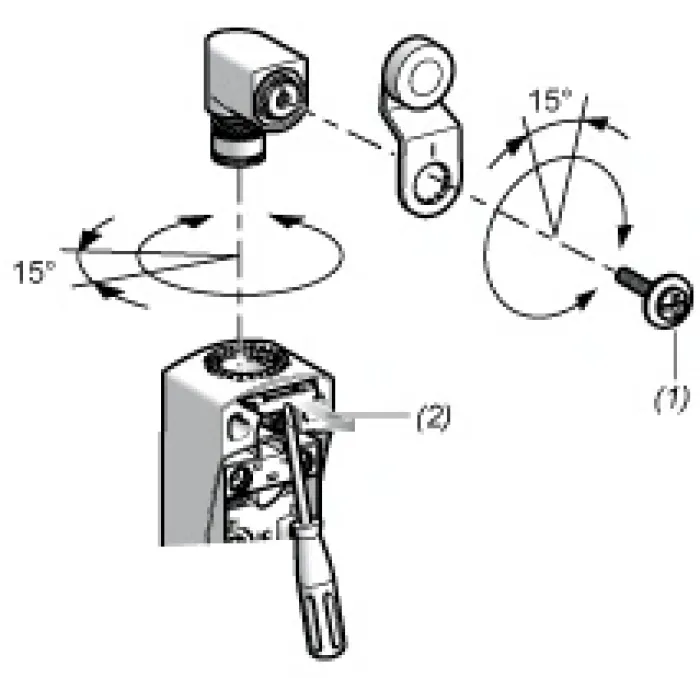

| Головний тип | Поворотна головка |
| Матеріал | метал |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |

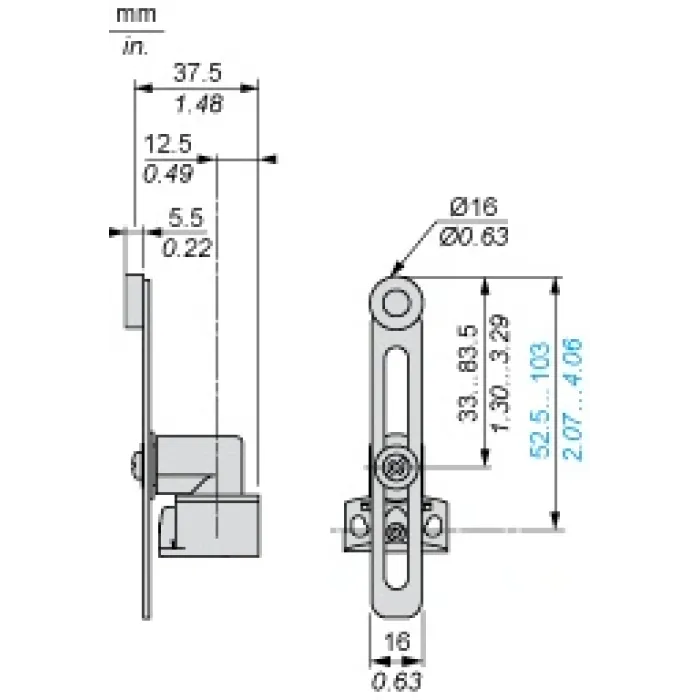

| Тип оператора | Пружинний поворотний роликовий важіль із термопласту змінної довжини |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Повільний розрив, розрив перед тим, як зробити |
| Приведення в дію перемикача | Кулачок на 30° |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,5...2 x 2,5 мм² |
| Кабельний ввід | 1 вхід для кабельного вводу Стор. 11 |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | с |
| Мінімальний крутний момент позитивного відкриття | 0.25 N.m |
| Мінімальний крутний момент для відключення | 0.1 N.m |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Повторіть точність | 0,1 мм на точках спрацьовування при 1 млн циклів спрацьовування |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до EN 60947-5-1, A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до IEC 60947-5-1 appendix A, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A відповідно до EN 60947-5-1, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A відповідно до IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V (ступінь забруднення 3) відповідно до IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 120 В, 7 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 24 В, 13 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 9 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 10000000 cycles |

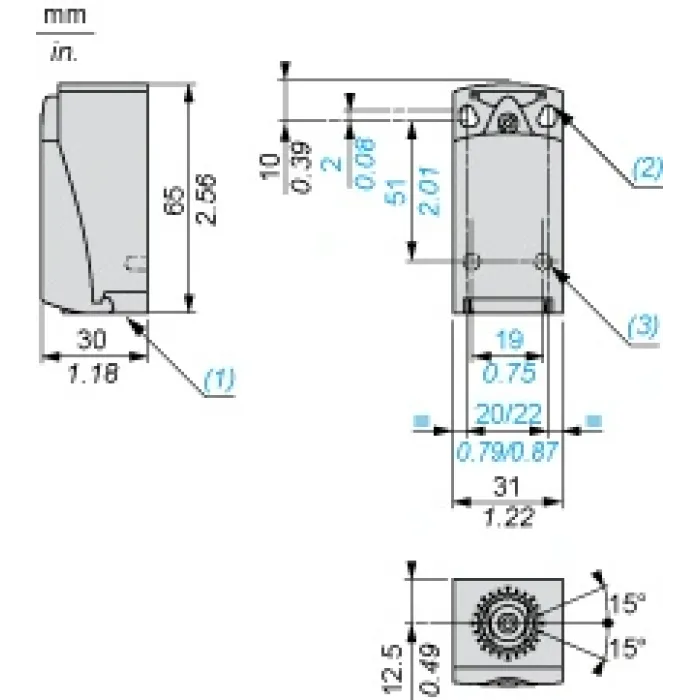

| Ширина | 31 mm |
| Висота | 65 mm |
| Глибина | 30 mm |
| Вага нетто | 0.235 kg |
| Опис клем ISO №1 | (13-14)НВ, (21-22)НЗ |
| Ударостійкість | 50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529 |
| Ступінь захисту IK | IK06 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 61140, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | CCC, УЛ, CSA |
| Стандарти | EN 60947-5-1, IEC 60947-5-1, UL 508, EN 60204-1, CSA C22.2 No 14, IEC 60204-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 3.4 cm |
| Пакет 1 Ширина | 5.0 cm |
| Пакет 1 Довж | 13.0 cm |
| Пакет 1 Вага | 215.0 g |
| Тип одиниці упаковки 2 | S01 |
| Кількість одиниць в упаковці 2 | 21 |
| Пакет 2 Висота | 15 cm |
| Пакет 2 Ширина | 15 cm |
| Пакет 2 Довж | 40 cm |
| Пакет 2 Вага | 4.74 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
