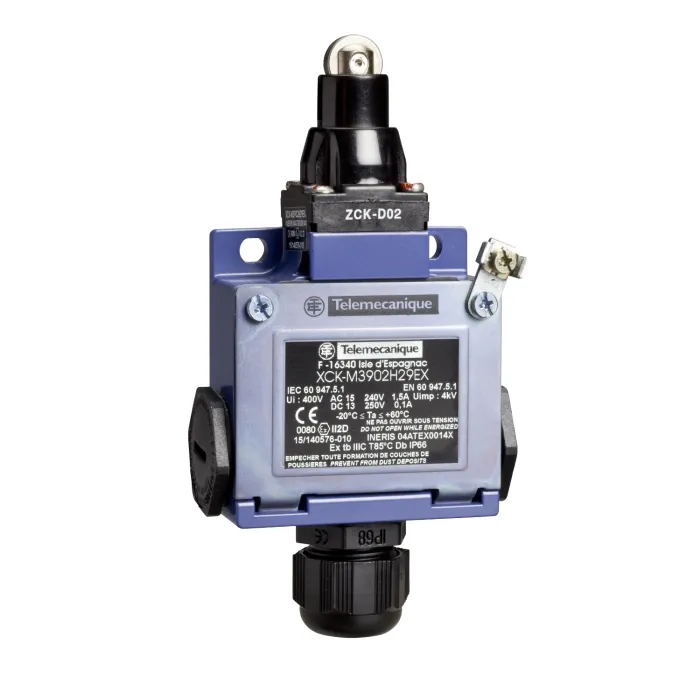

| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCKM |
| Статура | Виправлено |
| Головний тип | Головка плунжера |
| Матеріал | метал |
| Режим фіксації | По тілу |
| Рух робочої головки | Лінійний |
| Тип оператора | Сталевий плунжер пружинного поворотного ролика |
| Приведення в дію перемикача | Кулачок на 30° |
| Тип підходу | Бічний підхід, 2 напрямки |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,34...2 x 0,75 мм² |
| Номер кабельного входу | 1 різьбовий вхід для кабельного вводу M20 x 1,5 (в комплекті) 7…13 mm, 2 tapped entry for M20 x 1.5 cable gland |
| Кількість полюсів | 3 |
| Тип і склад контактів | 2 NC + 1 НІ |
| Форма ізоляції контактів | Zb |
| Контактна операція | Миттєве дію |
| Кількість кроків | 1 |
| Позитивне відкриття | с |
| Мінімальна сила для спотикання | 12 N |
| Максимальна швидкість спрацьовування | 0.5 m/s |
| Ступінь захисту IP | IP66 відповідно до IEC 60529 |
| Матеріал корпусу | Замак |
| Мінімальна сила позитивного відкриття | 36 N |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| Позначення контактного коду | B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до EN 60947-5-1, B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN 60947-5-1, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм | 6 A AC |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, inductive load type, 24 В, 3 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 48 В, 2 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 120 В, 1 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 20000000 cycles |
| Маркування | II2 D-Ex tb IIIC T85°C Db IP66/67 |
| Ширина | 63 mm |
| Висота | 64 mm |
| Глибина | 30 mm |
| Ударостійкість | 50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 61140, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -20…60 °C |
| Захисна обробка | TC |
| Запилена зона | Зона 21 - 22 |
| Сертифікати продукції | INERIS 04АTEX0014X, IEC-Ex INE 17.0020X |
| Стандарти | EN/IEC 60079-31, EN/IEC 60079-0 |
| Директиви | 2014/34/EU - Директива ATEX |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 9.0 cm |
| Пакет 1 Ширина | 9.5 cm |
| Пакет 1 Довж | 15.5 cm |
| Пакет 1 Вага | 341.0 g |
| Тип одиниці упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 12 |
| Пакет 2 Висота | 30.0 cm |
| Пакет 2 Ширина | 30.0 cm |
| Пакет 2 Довж | 40.0 cm |
| Пакет 2 Вага | 4.605 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
