| Асортимент продукції | OsiSense XC |
| Назва серії | Special format |
| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Для підйому та механічного транспортування |
| Коротка назва пристрою | XCKMR |
| Статура | Виправлено |
| Головний тип | Перевернута поворотна головка |
| Матеріал | метал |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |

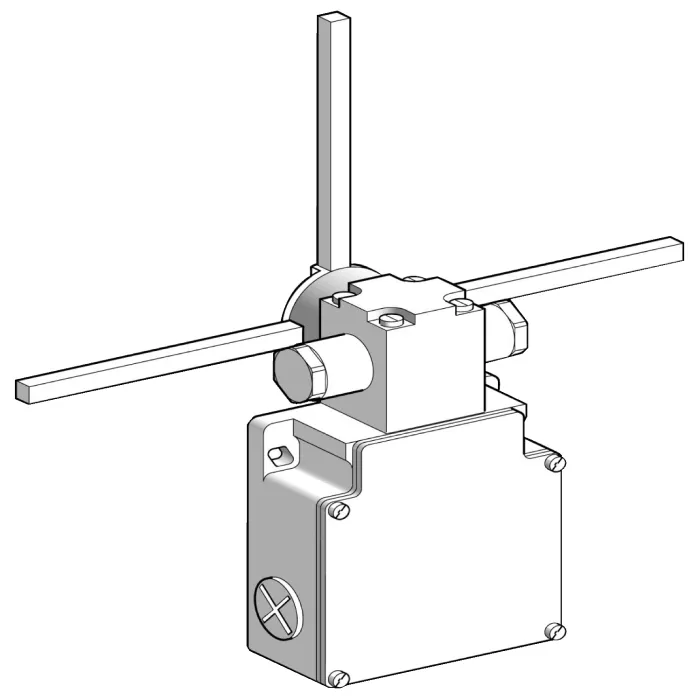

| Тип оператора | Схрещені стрижні для важеля металевий квадратний стрижень 6 мм, L = 200 мм |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кабельний ввід | 3 входи з різьбою для M20 x 1,5 cable gland, cable outer diameter: 7…13 mm |
| Кількість полюсів | 4 |

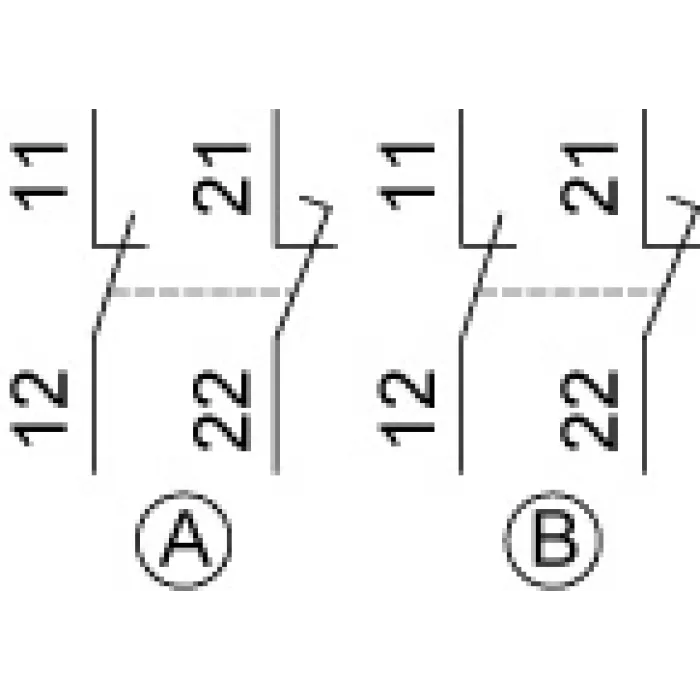

| Тип і склад контактів | 2 x (2 NC) |
| Контактна операція | Повільний перерив, шаховий |
| Приведення в дію перемикача | Будь-якою рухомою частиною |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,5...2 x 2,5 мм² |
| Форма ізоляції контактів | Zb |

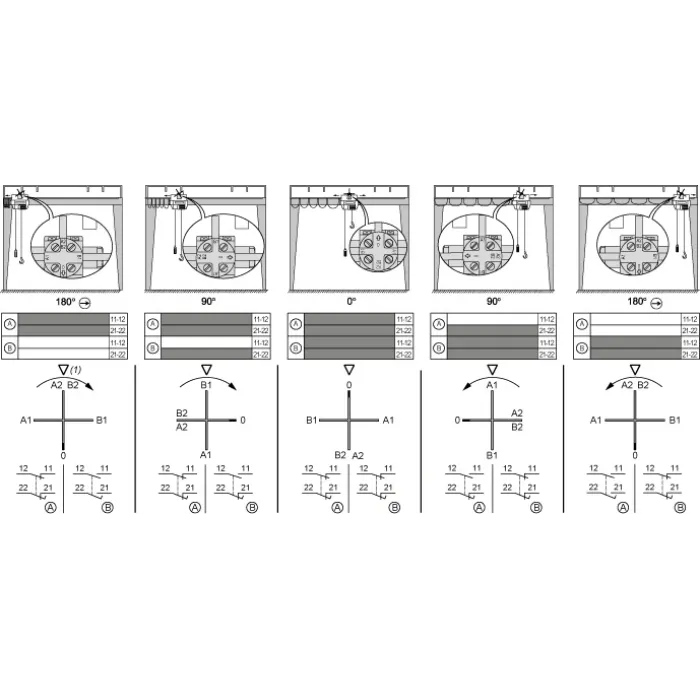

| Кількість кроків | 5 електричних позицій |
| Контактний блок на напрямок [схема керування] | 1 на напрямок |
| Позитивне відкриття | с |
| Мінімальний крутний момент позитивного відкриття | 0.75 N.m |
| Мінімальний крутний момент для відключення | 0.5 N.m |
| Мінімальна швидкість спрацьовування | 6 m/min |
| Максимальна швидкість спрацьовування | 1.5 m/s actuation point on the rod between 65 and 95 mm |
| Максимальний кут зміщення | -180 °, 180 ° |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до EN/IEC 60947-5-1 appendix A, Q150, DC-13 (Ue = 125 V), Ie = 0.55 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 300 V відповідно до CSA C22.2 No 14, 500 V (ступінь забруднення 3) відповідно до EN/IEC 60947-1 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до EN/IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Механічна міцність | 2000000 cycles |

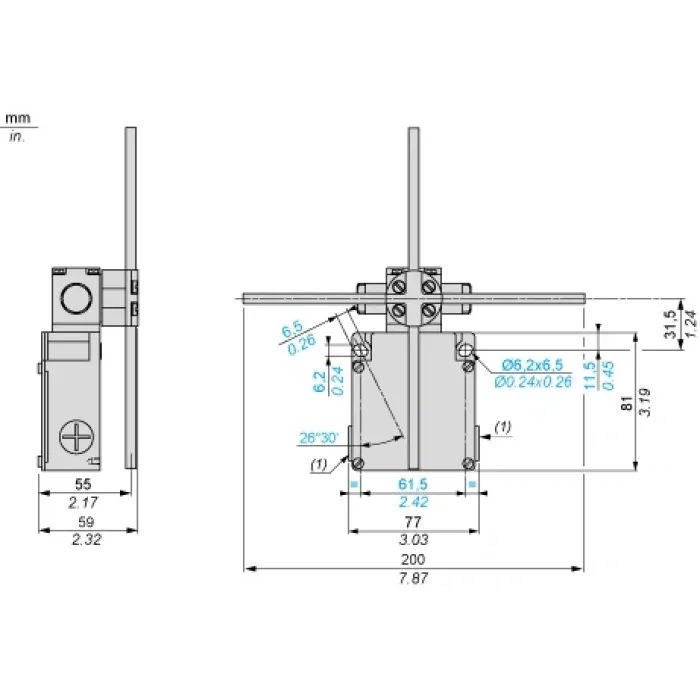

| Ширина | 200 mm |
| Висота | 118 mm |
| Глибина | 59 mm |
| Вага нетто | 0.55 kg |
| Опис клем ISO №1 | (21-22)NC, (11-12)NC |
| Ударостійкість | 50 gn відповідно до EN/IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до EN/IEC 60068-2-6 |
| Ступінь захисту IP | IP66 відповідно до EN/IEC 60529 |
| Ступінь захисту IK | IK07 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 60536 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…85 °C |
| Захисна обробка | TC |
| Сертифікати продукції | CCC, УЛ, CE, CSA |
| Стандарти | УЛ 508, EN/IEC 60947-5-1, CSA C22.2 No 14 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 9.500 cm |
| Пакет 1 Ширина | 8.500 cm |
| Пакет 1 Довж | 20.000 cm |
| Пакет 1 Вага | 743.000 g |
| Тип одиниці упаковки 2 | S02 |
| Кількість одиниць в упаковці 2 | 6 |
| Пакет 2 Висота | 15.000 cm |
| Пакет 2 Ширина | 30.000 cm |
| Пакет 2 Довж | 40.000 cm |
| Пакет 2 Вага | 4.978 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
