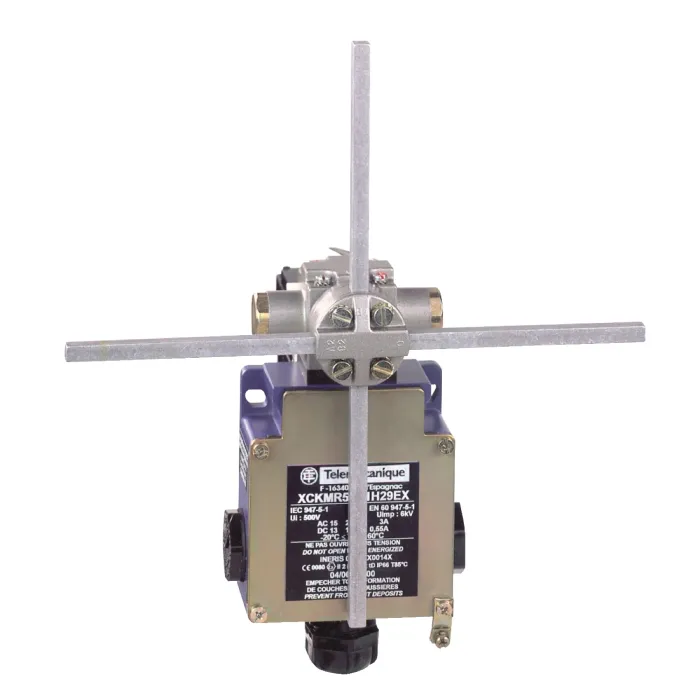

| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Для підйому та механічного транспортування |
| Коротка назва пристрою | XCKMR |
| Статура | Виправлено |
| Головний тип | Перевернута поворотна головка |
| Матеріал | метал |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Схрещені стрижні для важеля металевий квадратний стрижень 6 мм, L = 200 мм |
| Приведення в дію перемикача | Будь-якою рухомою частиною |
| Тип підходу | Бічний підхід, 2 напрямки |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,34...2 x 1,5 мм² |
| Номер кабельного входу | 1 різьбовий вхід для кабельного вводу M20 x 1,5 (в комплекті) 7…13 mm, 2 tapped entry for M20 x 1.5 cable gland |
| Кількість полюсів | 4 |

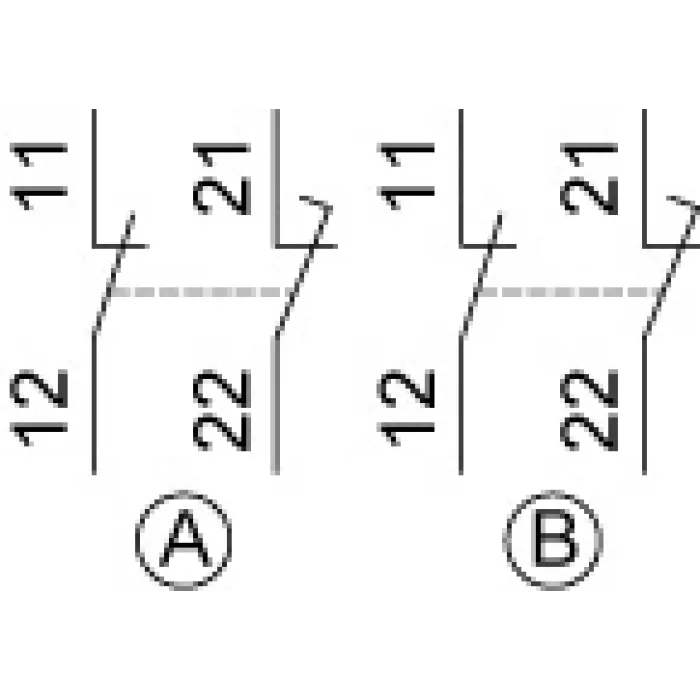

| Тип і склад контактів | 2 x (2 NC) |
| Форма ізоляції контактів | Zb |

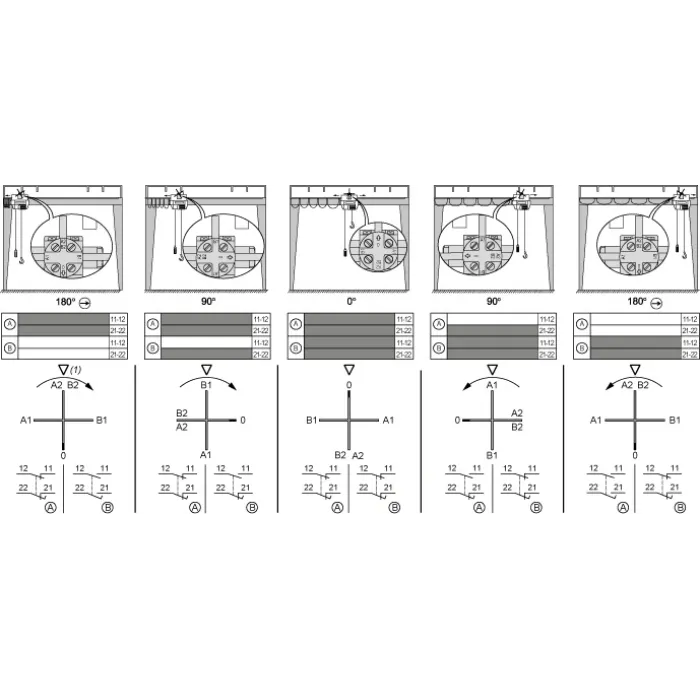

| Контактна операція | Повільний перерив, шаховий |
| Кількість кроків | 2 |
| Контактний блок на напрямок [схема керування] | 1 на напрямок |
| Позитивне відкриття | с |
| Мінімальний крутний момент для відключення | 0.5 N.m |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Ступінь захисту IP | IP66 відповідно до IEC 60529 |
| Мінімальна швидкість спрацьовування | 6 m/min |
| Максимальний кут зміщення | -180 °, 180 ° |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A відповідно до EN 60947-5-1, A300, AC-15 (Ue = 240 В), Ie = 3 A відповідно до IEC 60947-5-1 appendix A, Q150, DC-13 (Ue = 125 V), Ie = 0.55 A відповідно до EN 60947-5-1, Q150, DC-13 (Ue = 125 V), Ie = 0.55 A відповідно до IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V відповідно до NF C 20-040 group C, 500 V (ступінь забруднення 3) відповідно до IEC 60947-1, 500 V (ступінь забруднення 3) відповідно до VDE 0110 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3, 25 MOhm відповідно до NF C 93-050 method A |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Механічна міцність | 2000000 cycles |
| Маркування | II2 D-Ex tb IIIC T85°C Db IP66/67 |

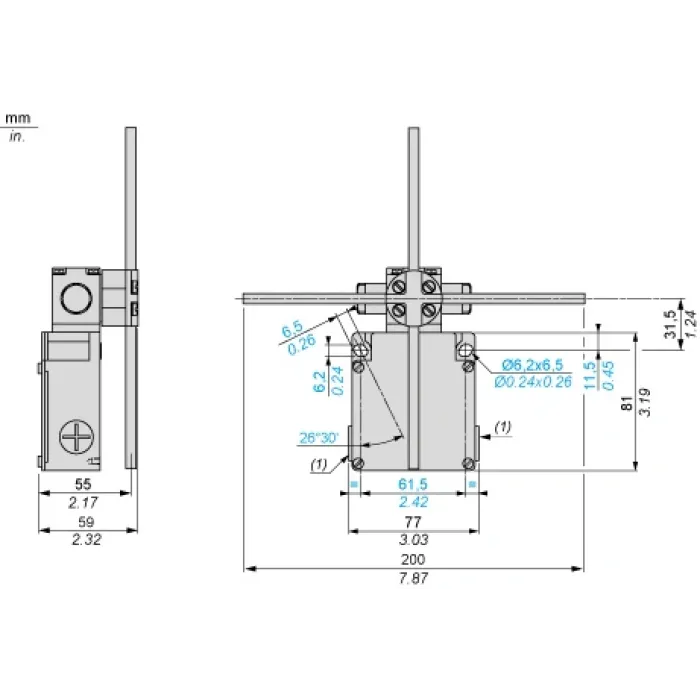

| Ширина | 118 mm |
| Висота | 77 mm |
| Глибина | 59 mm |
| Ударостійкість | 50 gn відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 60536, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -20…60 °C |
| Захисна обробка | TC |
| Запилена зона | Зона 21 - 22 |
| Сертифікати продукції | INERIS 04АTEX0014X, IEC-Ex INE 17.0020X |
| Стандарти | EN/IEC 60079-31, EN/IEC 60079-0 |
| Директиви | 2014/34/EU - Директива ATEX |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 19.6 cm |
| Пакет 1 Ширина | 8 cm |
| Пакет 1 Довж | 7.7 cm |
| Пакет 1 Вага | 610 g |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
