| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCKN |
| Конструкція датчика | Компактний |
| Статура | Виправлено |
| Головний тип | Різнонаправлена головка |
| Матеріал | пластик |
| Матеріал корпусу | пластик |
| Матеріал голови | пластик |
| Режим фіксації | По тілу |
| Рух робочої головки | Багатоспрямованість |
| Тип оператора | Пружинний поворотний пружинний стрижень |
| Тип підходу | Багатоспрямований підхід |
| Кабельний ввід | 1 вхід для кабельного вводу M20 x 1,5, cable outer diameter: 7…13 mm |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Миттєве дію |
| Приведення в дію перемикача | Будь-якою рухомою частиною |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,34...2 x 1,5 мм² |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | без |
| Мінімальний крутний момент для відключення | 0.13 N.m |
| Максимальна швидкість спрацьовування | 1 m/s |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V (ступінь забруднення 3) відповідно до IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 120 В, 4 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 24 В, 10 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 7 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 5000000 cycles |

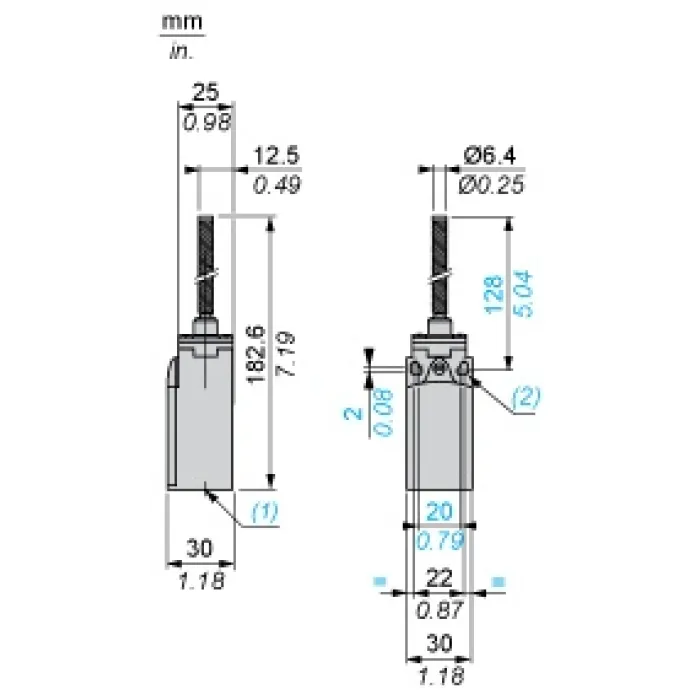

| Ширина | 30 mm |
| Висота | 183 mm |
| Глибина | 30 mm |
| Вага нетто | 0.175 kg |
| Опис клем ISO №1 | (21-22)NC, (13-14)НВ |
| Ударостійкість | 10 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP65 відповідно до IEC 60529 |
| Ступінь захисту IK | IK04 відповідно до EN 50102 |
| Категорія перенапруги | Клас II відповідно до IEC 61140, Клас II відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | CCC, ЦДА, ВУЛ |
| Стандарти | EN 60204-1, IEC 60204-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, EN 60947-5-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 11.0 cm |
| Пакет 1 Ширина | 16.0 cm |
| Пакет 1 Довж | 31.0 cm |
| Пакет 1 Вага | 78.0 g |
| Тип одиниці упаковки 2 | BB1 |
| Кількість одиниць в упаковці 2 | 20 |
| Пакет 2 Висота | 11.0 cm |
| Пакет 2 Ширина | 16.0 cm |
| Пакет 2 Довж | 31.0 cm |
| Пакет 2 Вага | 1.69 kg |
| Тип одиниці упаковки 3 | S03 |
| Кількість одиниць в упаковці 3 | 60 |
| Пакет 3 Висота | 30 cm |
| Пакет 3 Шир | 30 cm |
| Пакет 3 Довж | 40 cm |
| Пакет 3 Вага | 5.907 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
