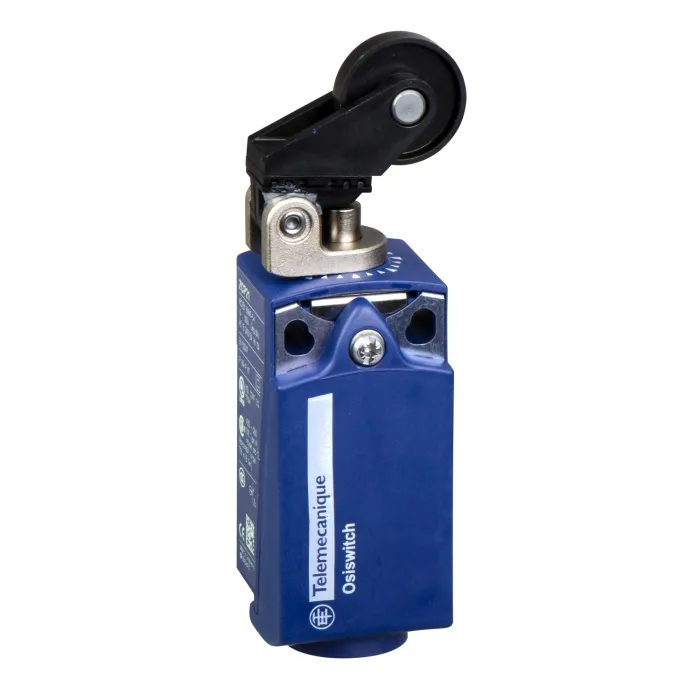

| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCKP |
| Конструкція датчика | Компактний |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | пластик |
| Матеріал корпусу | пластик |
| Матеріал голови | Замак |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Пружинний поворотний роликовий важіль скловолоконний круглий стрижень 3 мм, L = 125 мм |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Миттєве дію |
| Приведення в дію перемикача | Будь-який напрямок |
| Електричне підключення | Штекер M12, 4 контакти |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | без |
| Мінімальний крутний момент для відключення | 0.1 N.m |
| Максимальна швидкість спрацьовування | 1 m/s |
| Повторіть точність | 0,1 мм на точках спрацьовування при 1 млн циклів спрацьовування |
| [Ie] номінальний робочий струм | 3 A at 240 В, AC-15 відповідно до EN/IEC 60947-5-1 appendix A, 0.27 A at 250 V, DC-13 відповідно до EN/IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм | 3 A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 300 V відповідно до CSA C22.2 No 14, 250 V (ступінь забруднення 3) відповідно до IEC 60947-1 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 2.5 kV відповідно до IEC 60664, 2.5 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 4 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 120 В, 4 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 24 В, 10 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 7 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 5000000 cycles |
| Ширина | 31 mm |
| Висота | 65 mm |
| Глибина | 30 mm |
| Вага нетто | 0.16 kg |
| Опис клем ISO №1 | (21-22)NC, (13-14)НВ |
| Ударостійкість | 50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529 |
| Ступінь захисту IK | IK04 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом | Клас II відповідно до IEC 61140, Клас II відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | CCC, ЦДА, ВУЛ |
| Стандарти | УЛ 508, IEC 60947-5-1, EN 60947-5-1, CSA C22.2 No 14, IEC 60204-1, EN 60204-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 3.3 cm |
| Пакет 1 Ширина | 4.6 cm |
| Пакет 1 Довж | 12.5 cm |
| Пакет 1 Вага | 121.0 g |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
