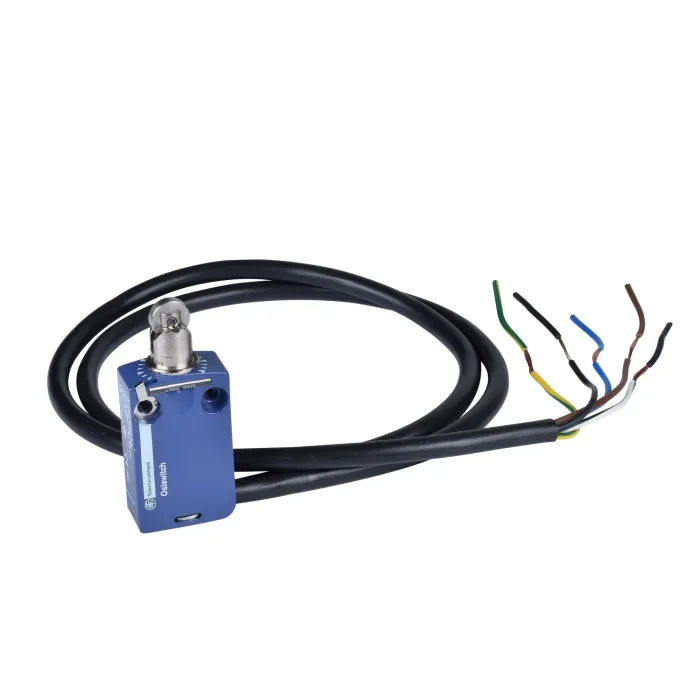

| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCMD |
| Конструкція датчика | Мініатюрний |
| Статура | Виправлено |
| Головний тип | Головка плунжера |
| Матеріал | метал |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Режим фіксації | По тілу |
| Рух робочої головки | Лінійний |
| Тип оператора | Плунжер пружинного повороту металевий |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Миттєве дію |
| Приведення в дію перемикача | Кулачок на 30° |
| Електричне підключення | Знімний кабель connector |
| Довжина кабелю | 2 m |
| Склад кабелю | 5 x 0.75 mm² |
| Матеріал ізоляції проводів | PUR |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | с |
| Мінімальна сила позитивного відкриття | 35 N |
| Мінімальна сила для спотикання | 7 N |
| Максимальна швидкість спрацьовування | 0.5 m/s |
| Позначення контактного коду | B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 400 V (ступінь забруднення 3) відповідно до IEC 60947-5-1, 300 V (ступінь забруднення 3) |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 120 В, 1 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 24 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 2 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 10000000 cycles |
| Ширина | 30 mm |
| Висота | 50 mm |
| Глибина | 16 mm |
| Ударостійкість | 25 грн for 18 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529, IP68 відповідно до IEC 60529 |
| Ступінь захисту IK | IK06 відповідно до EN 62262 |
| Категорія перенапруги | І клас |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Сертифікати продукції | УЛ, CSA |
| Стандарти | УЛ 508, EN 60947-5-1, CSA C22.2 No 14, IEC 60947-5-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 2.54 cm |
| Пакет 1 Ширина | 19.05 cm |
| Пакет 1 Довж | 25.4 cm |
| Пакет 1 Вага | 190.511 g |
| Тип одиниці упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 40 |
| Пакет 2 Висота | 30 cm |
| Пакет 2 Ширина | 30 cm |
| Пакет 2 Довж | 40 cm |
| Пакет 2 Вага | 7.64 kg |
| Тип одиниці упаковки 3 | P06 |
| Кількість одиниць в упаковці 3 | 320 |
| Пакет 3 Висота | 105 cm |
| Пакет 3 Шир | 60 cm |
| Пакет 3 Довж | 80 cm |
| Пакет 3 Вага | 89.14 kg |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
