| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCMN |
| Конструкція датчика | Мініатюрний |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | пластик |
| Матеріал корпусу | пластик |
| Матеріал голови | Замак |

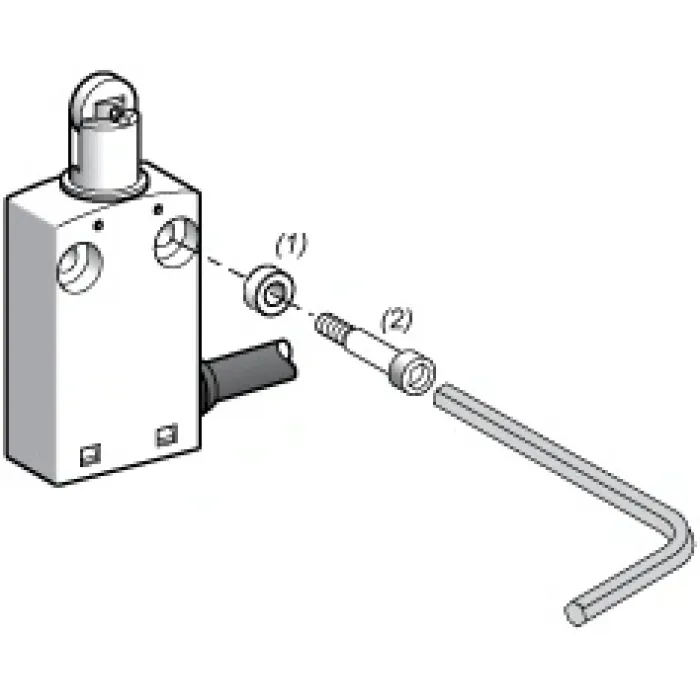

| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Пружинний поворотний роликовий важіль термопластик |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кількість полюсів | 2 |

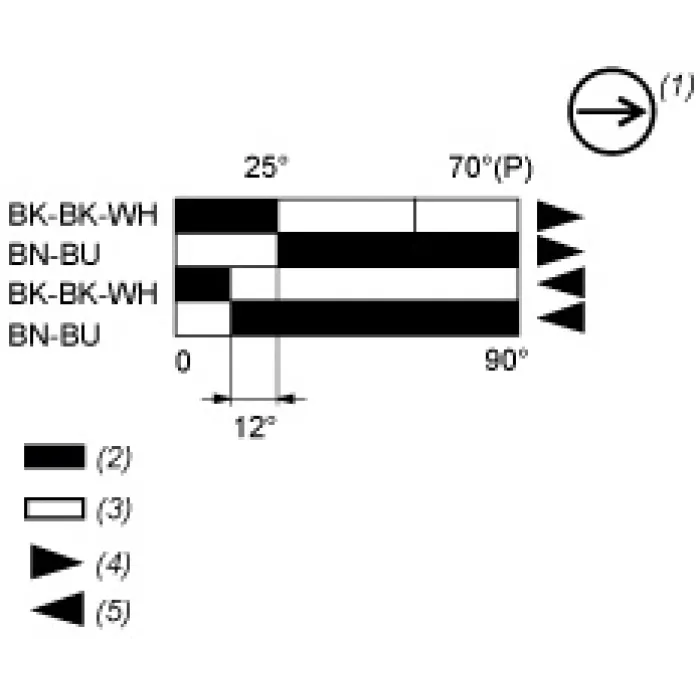

| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Миттєве дію |
| Доріжки | 24/31 mm |
| Приведення в дію перемикача | Кулачок на 30° |
| Електричне підключення | Стаціонарний кабель |
| Довжина кабелю | 2 m |
| Склад кабелю | 4 x 0.75 mm² |
| Матеріал ізоляції проводів | PvR |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | с |
| Мінімальна сила позитивного відкриття | 0.5 N |
| Мінімальна сила для спотикання | 0.1 N |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Позначення контактного коду | B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 3) відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-5-1, 300 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 120 В, 1 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 24 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, 48 В, 2 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 5000000 cycles |

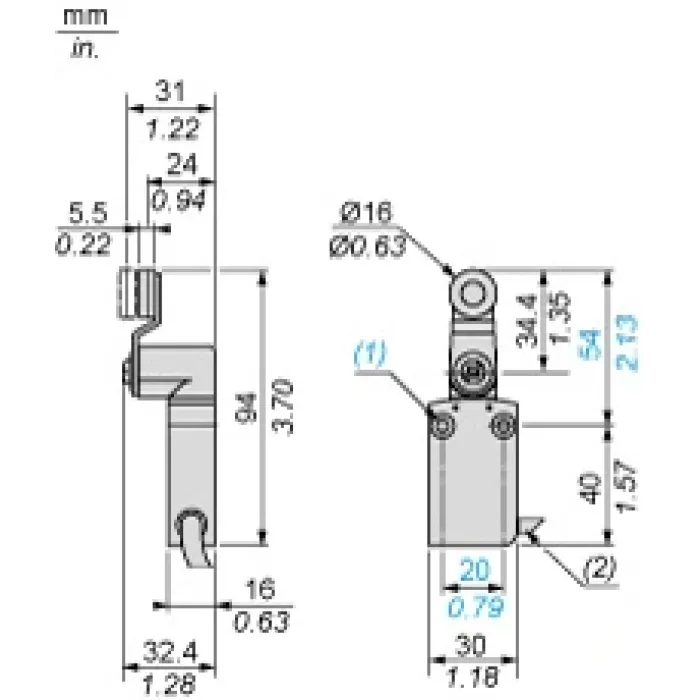

| Ширина | 30 mm |
| Висота | 94 mm |
| Глибина | 16 mm |
| Вага нетто | 0.1 kg |
| Ударостійкість | 25 грн for 18 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP65 відповідно до IEC 60529 |
| Ступінь захисту IK | IK04 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом | Клас II відповідно до IEC 61140, Клас II відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | CCC, ЦДА, ВУЛ |
| Стандарти | EN/IEC 60947-5-1, EN/IEC 60204-1, CSA C22.2 No 14, UL 508 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 3.0 cm |
| Пакет 1 Ширина | 13.0 cm |
| Пакет 1 Довж | 13.0 cm |
| Пакет 1 Вага | 214.0 g |
| Тип одиниці упаковки 2 | PAL |
| Кількість одиниць в упаковці 2 | 320 |
| Пакет 2 Висота | 60.0 cm |
| Пакет 2 Ширина | 80.0 cm |
| Пакет 2 Довж | 320.0 cm |
| Пакет 2 Вага | 69.76 kg |
| Тип одиниці упаковки 3 | S03 |
| Кількість одиниць в упаковці 3 | 40 |
| Пакет 3 Висота | 30.0 cm |
| Пакет 3 Шир | 30.0 cm |
| Пакет 3 Довж | 40.0 cm |
| Пакет 3 Вага | 9.439 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
