| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCMD |
| Конструкція датчика | Мініатюрний |
| Статура | Вставний корпус |
| Головний тип | Поворотна головка |
| Матеріал | метал |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Пружинний поворотний роликовий важіль термопластик |

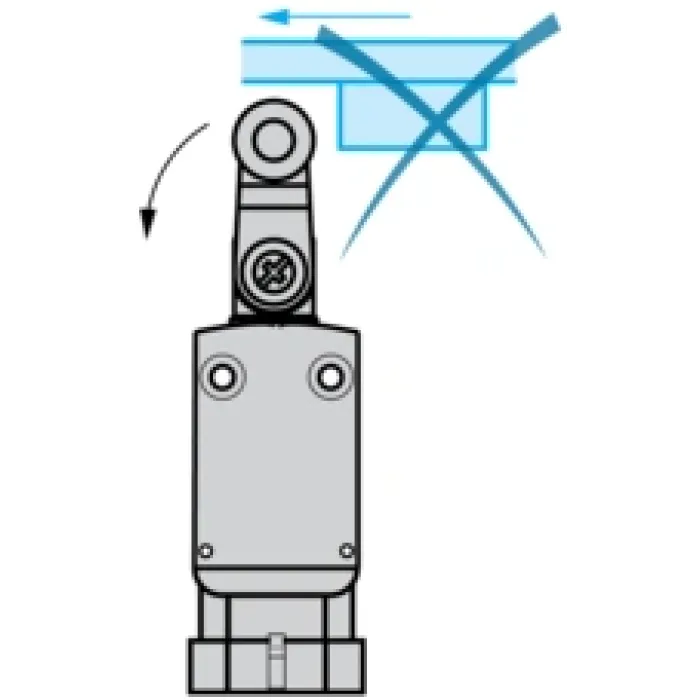

| Тип підходу | Бічний підхід, 2 напрямки |
| Кількість полюсів | 2 |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Повільна перерва |
| Доріжки | 24/31 mm |
| Приведення в дію перемикача | Кулачок на 30° |
| Електричне підключення | Штекер DT04-4P, 4 контакти |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | с |
| Мінімальна сила позитивного відкриття | 0.5 N |
| Мінімальна сила для спотикання | 0.1 N |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| [Ie] номінальний робочий струм | 1 A at 24 В, DC-13 відповідно до EN/IEC 60947-5-1 appendix A, 3 A at 24 В, AC-14 |
| [Ithe] звичайний закритий тепловий струм | 6 A |
| [Ui] номінальна напруга ізоляції | 36 V (ступінь забруднення 3) відповідно до IEC 60947-5-1 |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 0.8 kV відповідно до IEC 60664, 0.8 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, 24 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 10000000 cycles |
| Ширина | 30 mm |
| Висота | 110 mm |
| Глибина | 38 mm |
| Вага нетто | 0.13 kg |
| Ударостійкість | 25 грн for 18 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529, IP69 відповідно до IEC 60529 |
| Ступінь захисту IK | IK06 відповідно до EN 62262 |
| Клас захисту від ураження електричним струмом | Клас III відповідно до IEC 61140, Клас III відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | cURus, CCC |
| Стандарти | УЛ 508, CSA C22.2 № 14, EN/IEC 60947-5-1, EN/IEC 60204-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 3 cm |
| Пакет 1 Ширина | 7 cm |
| Пакет 1 Довж | 17 cm |
| Пакет 1 Вага | 129 g |
| Тип одиниці упаковки 2 | S02 |
| Кількість одиниць в упаковці 2 | 50 |
| Пакет 2 Висота | 15 cm |
| Пакет 2 Ширина | 30 cm |
| Пакет 2 Довж | 40 cm |
| Пакет 2 Вага | 7.327 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
