| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |
| Тип продукту або компонента | Кінцевий вимикач |
| Коротка назва пристрою | XCNT |
| Конструкція датчика | Компактний |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | пластик |
| Матеріал корпусу | пластик |
| Матеріал голови | пластик |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |

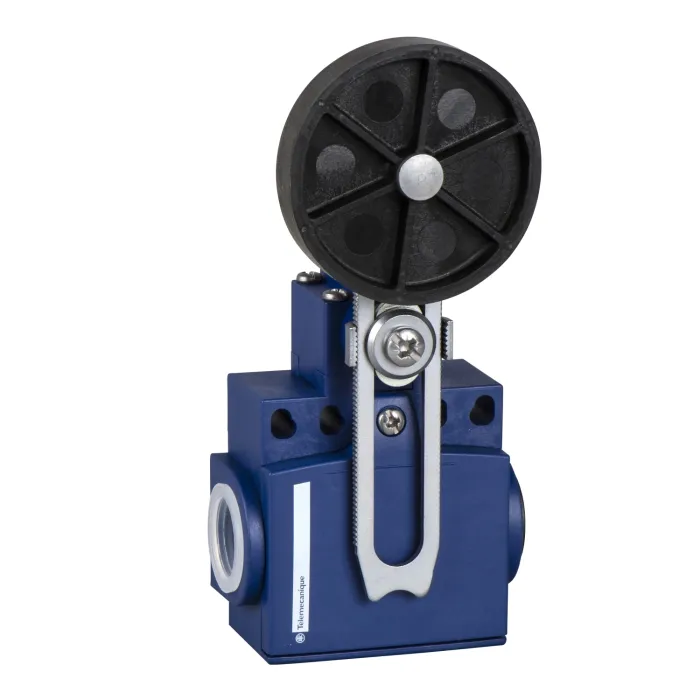

| Тип оператора | Пружинний поворотний роликовий важіль термопласт змінної довжини, діаметр ролика 50 мм |
| Тип підходу | Бічний підхід, 2 напрямки |
| Кабельний ввід | 2 входи для кабельного вводу Стор. 11 |
| Кількість полюсів | 2 |
| Тип і склад контактів | 2 NC |
| Контактна операція | Повільна перерва, одночасний |
| Приведення в дію перемикача | Кулачок на 30° |
| Електричне підключення | Відкриті клеми з гвинтовим затискачем, затискна здатність: 1 x 0,34...2 x 1,5 мм² |
| Форма ізоляції контактів | Zb |
| Позитивне відкриття | с |
| Мінімальний крутний момент позитивного відкриття | 0.15 N.m |
| Мінімальний крутний момент для відключення | 0.1 N.m |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V (ступінь забруднення 3) відповідно до IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Механічна міцність | 10000000 cycles |

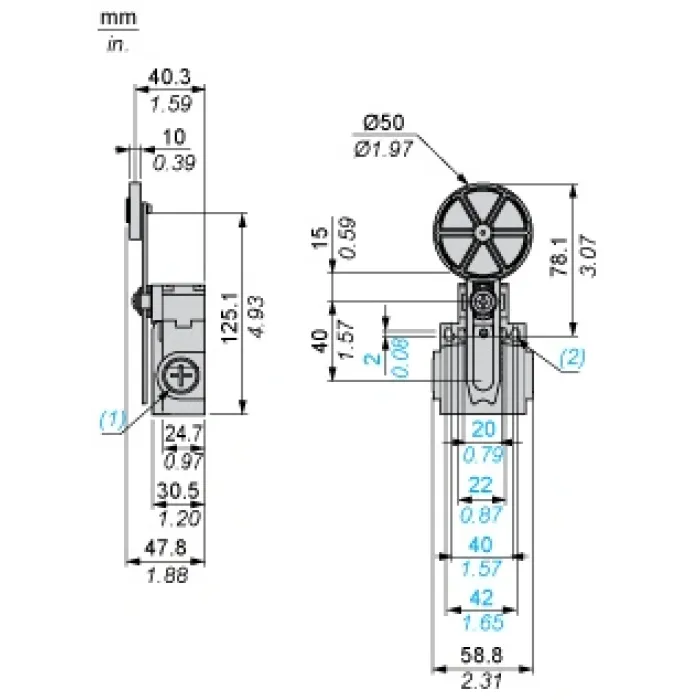

| Ширина | 58.8 mm |
| Висота | 125.1 mm |
| Глибина | 47.8 mm |
| Ударостійкість | 15 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 15 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP | IP65 відповідно до IEC 60529 |
| Ступінь захисту IK | IK04 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом | Клас II відповідно до IEC 61140, Клас II відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Захисна обробка | TC |
| Сертифікати продукції | ЦДА, ВУЛ, CCC |
| Стандарти | УЛ 508, CSA C22.2 № 14, EN/IEC 60204-1, EN/IEC 60947-5-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Гарантія | 18 місяців |
