| Асортимент продукції | OsiSense ATEX D |
| Назва серії | Special format |

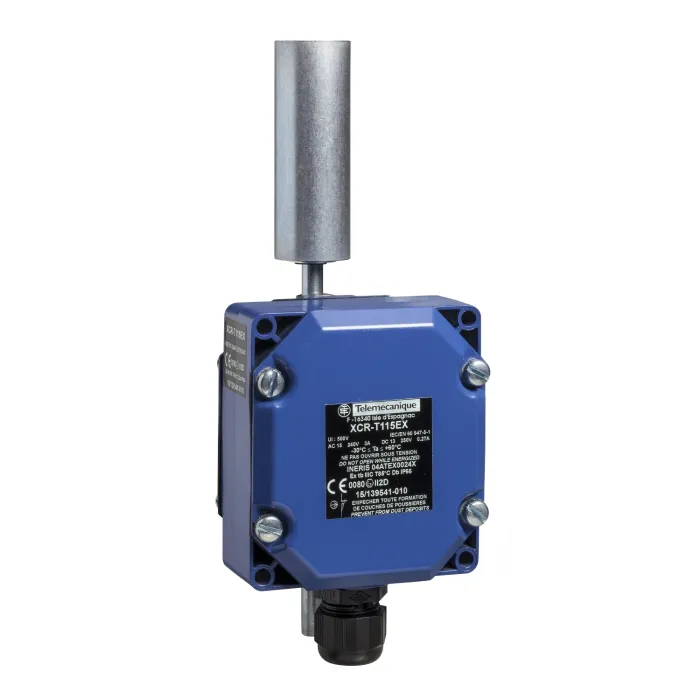

| Тип продукту або компонента | Кінцевий вимикач |
| Особливе застосування продукту | Для контролю зсуву конвеєрної стрічки |
| Коротка назва пристрою | XCR |
| Статура | Виправлено |
| Головний тип | Поворотна головка |
| Матеріал | метал |
| Режим фіксації | По тілу |
| Рух робочої головки | Ротарі |
| Тип оператора | Пружинний поворотний ролик з нержавіючої сталі з важелем |
| Приведення в дію перемикача | По конвеєру |
| Тип підходу | Бічний підхід, 2 напрямки |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,5...2 x 2,5 мм² |
| Номер кабельного входу | 1 різьбовий вхід для кабельного вводу Стор. 13.5 (в комплекті) 9…12 mm |
| Кількість полюсів | 2 |
| Тип і склад контактів | 2 x 1 C/O |
| Форма ізоляції контактів | За |
| Контактна операція | Миттєве дію |
| Кількість кроків | 2 |

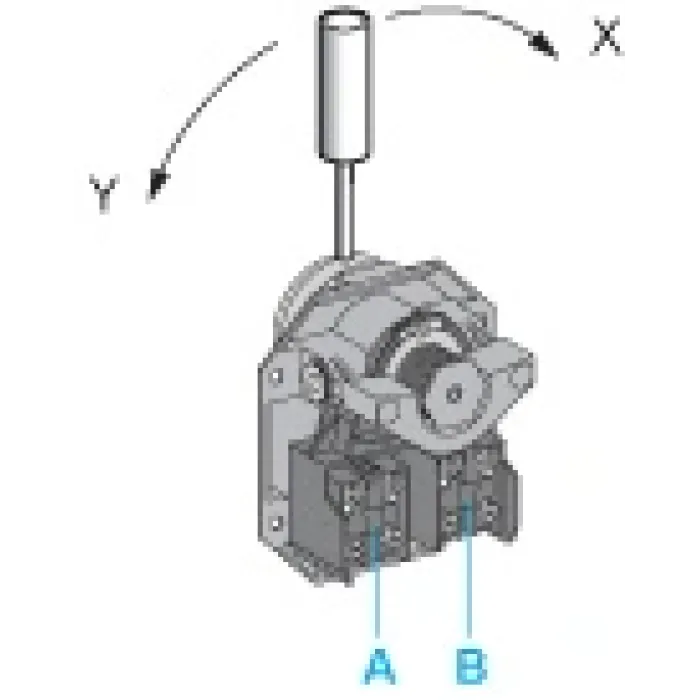

| Контактний блок на напрямок [схема керування] | 1 на напрямок |
| Позитивне відкриття | с |
| Мінімальний крутний момент для відключення | 1 N.m |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Ступінь захисту IP | IP65 відповідно до IEC 60529 |
| Матеріал корпусу | Цинковий сплав |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| Кут сполучення | 10 ° for fault signalling, 18 ° for stopping of the conveyor belt |
| Максимальний кут зміщення | -90 °, 90 ° |
| Позначення контактного коду | A300, AC-15 (Ue = 240 В), Ie = 3 A відповідно до EN 60947-5-1, A300, AC-15 (Ue = 240 В), Ie = 3 A відповідно до IEC 60947-5-1 appendix A, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A відповідно до EN 60947-5-1, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A відповідно до IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V відповідно до NF C 20-040 group C, 500 V (ступінь забруднення 3) відповідно до IEC 60947-1, 500 V (ступінь забруднення 3) відповідно до VDE 0110 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3, 25 MOhm відповідно до NF C 93-050 method A |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13, inductive load type, 120 В, 4 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 24 В, 10 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 48 В, 7 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність | 300000 cycles |
| Маркування | II2 D-Ex tb IIIC T85°C Db IP66/67 |

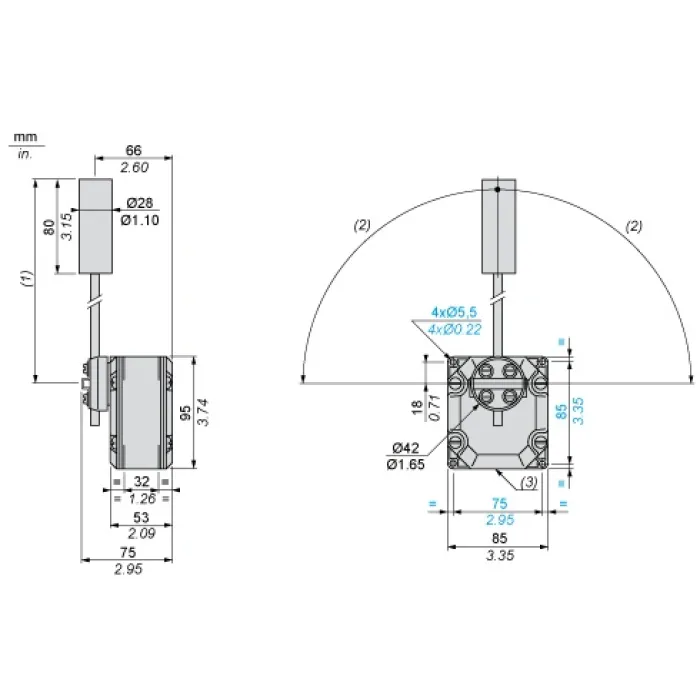

| Ширина | 85 mm |
| Висота | 95 mm |
| Глибина | 75 mm |
| Ударостійкість | 30 gn for 18 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації | 9 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 60536, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи | -20…60 °C |
| Захисна обробка | TC |
| Запилена зона | Зона 21 - 22 |
| Сертифікати продукції | INERIS 04АTEX0014X, IEC-Ex INE 16.0048X |
| Стандарти | EN/IEC 60079-31, EN/IEC 60079-0 |
| Директиви | 2014/34/EU - Директива ATEX |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 9.5 cm |
| Пакет 1 Ширина | 9.5 cm |
| Пакет 1 Довж | 12.5 cm |
| Пакет 1 Вага | 1.295 kg |
| Тип одиниці упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 6 |
| Пакет 2 Висота | 30 cm |
| Пакет 2 Ширина | 30 cm |
| Пакет 2 Довж | 40 cm |
| Пакет 2 Вага | 8.28 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
