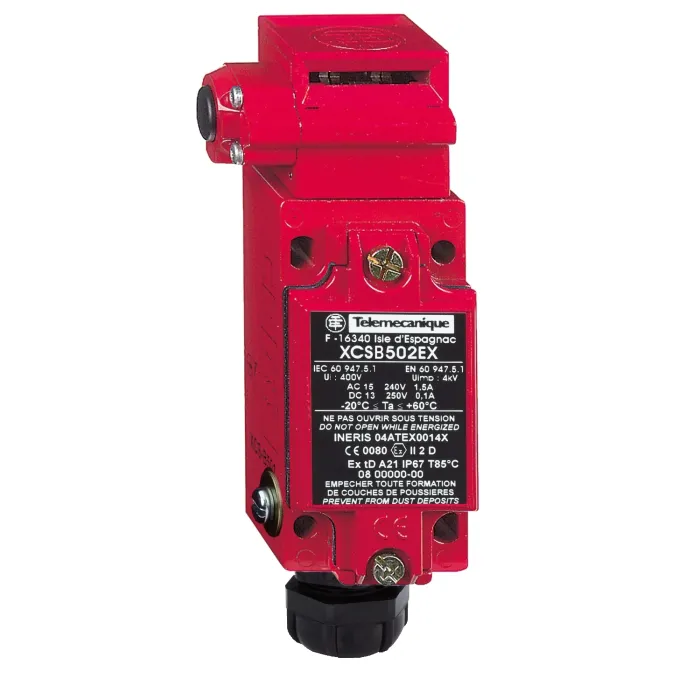

| Асортимент продукції | Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента | Запобіжний вимикач |
| Коротка назва пристрою | XCSB |
| Матеріал | метал |
| Головний тип | Турельна головка з ключем |
| Номер кабельного входу | 1 різьбовий вхід для кабельного вводу M20 x 1,5 (в комплекті) 7…13 mm |
| Електричне підключення | Термінал |
| Ємність затискного з'єднання | 1 x 0,5...2 x 1,5 мм² з або без кабелю |
| Кількість полюсів | 3 |
| Тип і склад контактів | 1 НК + 2 НІ |
| Контактна операція | Повільний розрив, розрив перед тим, як зробити |
| Позитивне відкриття | З NC контактом |
| Опис параметрів блокування | З блокуванням приводу, розблокування кнопкою |
| Місцева сигналізація | без |
| Механічна міцність | 600000 cycles |
| Мінімальна швидкість спрацьовування | 0.01 m/s |
| Максимальна швидкість спрацьовування | 0.5 m/s |
| Позначення контактного коду | A300, AC-15 (Ue = 120 В, Ie = 6 A) відповідно до EN/IEC 60947-5-1, A300, AC-15 (Ue = 240 В, Ie = 3 A) відповідно до EN/IEC 60947-5-1, Q300, DC-13 (Ue = 125 V, Ie = 0.55 A) відповідно до EN/IEC 60947-5-1, Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) відповідно до EN/IEC 60947-5-1 |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V відповідно до EN/IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до EN/IEC 60947-5-1 |
| Захист від короткого замикання | 10 A cartridge fuse type gG (gl) |
| Привід примусового відведення rtc | 1500 N |
| Мінімальне зусилля приводу для вилучення | 20 N |
| Максимальна швидкість роботи | 10 cyc/mn for maximum durability |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Загальна ширина CAD | 52 mm |
| Загальна висота CAD | 114 mm |
| Загальна глибина CAD | 44 mm |
| Вага нетто | 0.475 kg |
| Рівень безпеки | Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до IEC 61508 |
| Дані про надійність безпеки | B10d = 5000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Захисна обробка | TC |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Стійкість до вібрації | 5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 10 gn for 11 ms відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до EN/IEC 60536 |
| Ступінь захисту IP | IP67 відповідно до EN/IEC 60529 та EN/IEC 60947-5-1 |
| Маркування | II2 D-Ex tb IIIC T85°C Db IP67 |
| Запилена зона | Зона 21 - 22 |
| Сертифікати продукції | IEC-Ex INE 17.0020X, INERIS 04АTEX0014X |
| Стандарти | EN/IEC 60079-31, EN/IEC 60079-0 |
| Директиви | 2014/34/EU - Директива ATEX |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 8.8 cm |
| Пакет 1 Ширина | 8.5 cm |
| Пакет 1 Довж | 15.2 cm |
| Пакет 1 Вага | 508.0 g |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
