| Асортимент продукції | Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента | Кодована магнітна система |

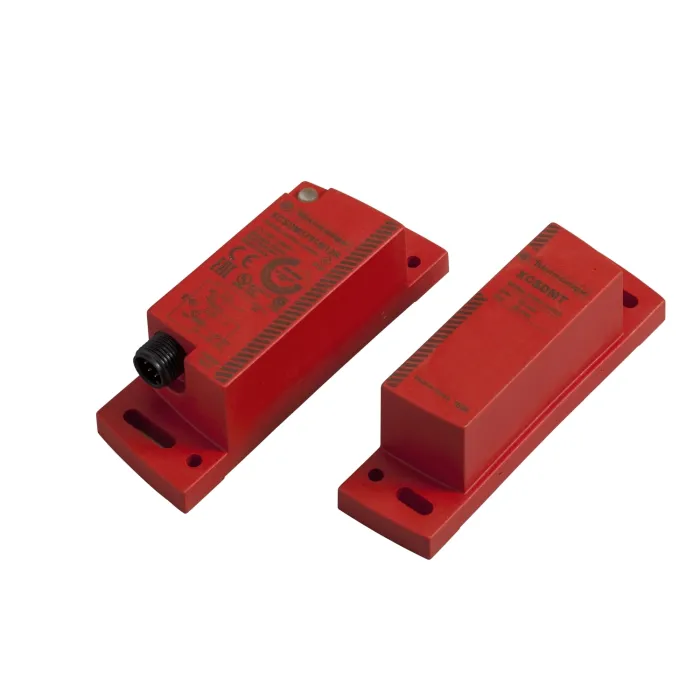

| Назва компонента | XCSDM4 |
| Дизайн | Прямокутний |
| Розмір | 100 x 34 x 32 mm |
| Тип і склад контактів | 1 НІ + 1 НІ |
| Матеріал | пластик |
| Електричне підключення | Connector |
| Тип роз'єму | M12 |
| Місцева сигналізація | Зелений, оранжевий і червоний 1 світлодіод |
| Напрямки підходу | 9 напрямків |
| [Ue] номінальна робоча напруга | 24 В постійного струму (- 20...10 %) |
| [Ui] номінальна напруга ізоляції | 36 V DC |
| Тип вихідного каскаду | Твердотільний, PNP |
| Виходи безпеки | 2 виходи 1,5 А, 24 В, DC |
| Вихід тривоги | 1 твердотільний вихід, 0,5 А, 24 В, DC, PNP |
| [Sa] гарантована робоча відстань | 10 mm |
| [Sar] гарантована відстань | 20 mm |
| Мінімальна швидкість спрацьовування | 0.01 m/s |
| [Uimp] номінальна імпульсна витримувана напруга | 2.5 kV відповідно до EN/IEC 60947-5-1 |
| Тип захисту | Захист від перевантаження та короткого замикання |
| Частота перемикання | 3 Hz |
| Time delay | 100 ms activation |
| Дискордантний час | 2 s |
| [HFT] Відмовостійкість обладнання | 1 |
| Момент затягування | < 1.8 N.m |
| Встановлений пристрій | 32 максимум з кабелем довжиною 2 м |
| Маркування | CE |
| Рівень безпеки | Категорія 4 правильно підключена відповідно до EN/ISO 13849-1, PL = e правильно підключена відповідно до EN/ISO 13849-1, SIL 3 правильно підключена відповідно до EN/IEC 61508 |
| Дані про надійність безпеки | HFT = 1, MTTFd = 182 роки, PFD = 1,15E-5, PFH = 3,94E-9, SF = 92,5 % |
| Корпус material | Термопластичний PBT |
| Глибина | 32 mm |
| Висота | 100 mm |
| Ширина | 34 mm |
| Вага нетто | 0.215 kg |
| Стандарти | IEC 61508, ISO 14119, EN/IEC 62061, EN 13849-1, EN/IEC 60947-5-2, EN/IEC 60947-5-1, EN/IEC 60947-5-3 |
| Сертифікати продукції | ЦДА, ВУЛ, TÜV |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…85 °C |
| Стійкість до вібрації | 10 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 30 gn for 11 ms відповідно до IEC 60068-2-27 |
| Максимальна чутливість до магнітних полів | 0.5 mT |
| Клас захисту від ураження електричним струмом | Клас III відповідно до EN/IEC 61140 |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| REACh вільний від SVHC | Так |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Гарантія | 18 місяців |
