| Асортимент продукції | Запобіжні вимикачі Telemecanique XCS |

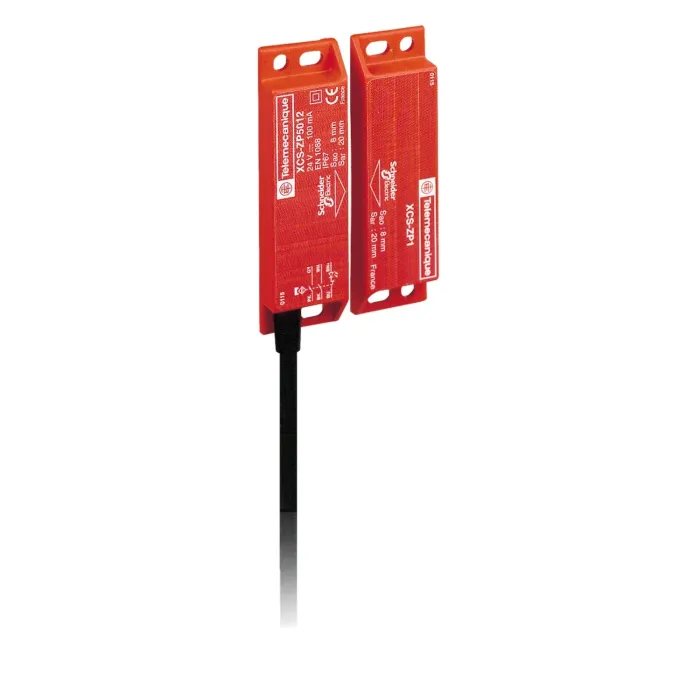

| Тип продукту або компонента | Кодований магнітний перемикач |
| Назва компонента | XCSDMP |
| Дизайн | Прямокутна, стандартна |
| Розмір | 88 x 25 x 13 mm |
| Тип і склад контактів | 1 НК + 1 НІ |
| Контактна операція | Похитнувся |
| Матеріал | пластик |
| Електричне підключення | Попередньо підключений кабель |
| Склад кабелю | 4 x 0.25 mm² |
| Довжина кабелю | 5 m |
| Кількість полюсів | 2 |
| Напрямки підходу | 3 напрямки |
| [Ue] номінальна робоча напруга | 24 В постійного струму |
| [Ui] номінальна напруга ізоляції | 100 V DC |
| [Sa] гарантована робоча відстань | 8 mm |
| [Sar] гарантована відстань | 20 mm |
| Максимальний [Ie] номінальний робочий струм | 100 mA |
| [Uimp] номінальна імпульсна витримувана напруга | 2.5 kV відповідно до EN/IEC 60947-5-1 |
| Опір між клемами | 10 Ohm |
| Захист від короткого замикання | 500 mA external cartridge fuse type gG (gl) |
| Матеріал контактів | Родій |
| Електрична довговічність | 1200000 cycles |
| Максимальна напруга комутації | 100 V DC |
| Комутаційна здатність в мА | 0,1...100 мА |
| Опір ізоляції | 1000 МОм |
| Розривна здатність | 10 VA |
| Частота перемикання | 150 Hz |
| Рівень безпеки | Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до EN/IEC 61508 |
| Дані про надійність безпеки | B10d = 50000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Корпус material | Термопластичний PBT |
| Матеріал кабелю | ПВХ |
| Глибина | 13 mm |
| Висота | 88 mm |
| Ширина | 25 mm |
| Вага нетто | 0.18 kg |
| Стандарти | ISO 14119, EN/IEC 60947-5-1, EN/IEC 60204-1, CSA C22.2 No 14, EN/ISO 12100, UL 508 |
| Сертифікати продукції | ЦДА, ВУЛ |
| Захисна обробка | TH |
| Температура навколишнього повітря для роботи | -25…85 °C |
| Температура навколишнього повітря для зберігання | -40…85 °C |
| Стійкість до вібрації | 10 gn (f= 10…150 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 30 gn for 11 ms відповідно до IEC 60068-2-27 |
| Максимальна чутливість до магнітних полів | 0.3 mT |
| Клас захисту від ураження електричним струмом | Клас II відповідно до EN/IEC 61140 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 4.600 cm |
| Пакет 1 Ширина | 17.200 cm |
| Пакет 1 Довж | 17.600 cm |
| Пакет 1 Вага | 283.000 g |
| Тип одиниці упаковки 2 | S02 |
| Кількість одиниць в упаковці 2 | 14 |
| Пакет 2 Висота | 15.000 cm |
| Пакет 2 Ширина | 30.000 cm |
| Пакет 2 Довж | 40.000 cm |
| Пакет 2 Вага | 4.250 kg |
| Тип одиниці упаковки 3 | P06 |
| Кількість одиниць в упаковці 3 | 224 |
| Пакет 3 Висота | 75.000 cm |
| Пакет 3 Шир | 60.000 cm |
| Пакет 3 Довж | 80.000 cm |
| Пакет 3 Вага | 77.156 kg |
| Регламент REACh | Декларація REACh |
| REACh вільний від SVHC | Так |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Гарантія | 18 місяців |
