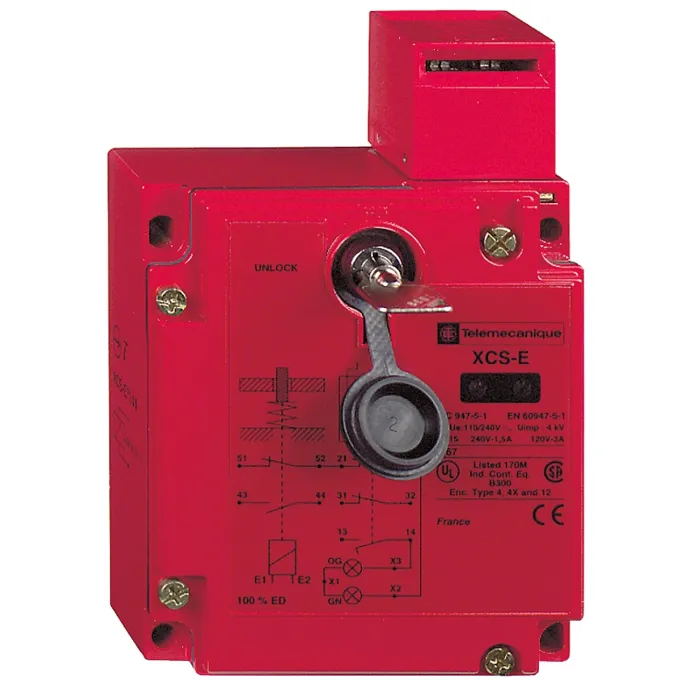

| Асортимент продукції | Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента | Запобіжний вимикач |
| Назва компонента | XCSE |
| Дизайн | Прямокутний |
| Матеріал | метал |
| Головний тип | Турельна головка з ключем |
| Тип і склад контактів | 2 NC + 1 НІ |
| Контактна операція | Повільний розрив, розрив перед тим, як зробити |
| Тип і склад електромагнітних контактів | 1 НК + 1 НІ (повільна перерва, одночасний) |
| Кабельний ввід | 2 входи з різьбою для 1/2" NPT |
| Електромагнітне блокування | Блокування при знеструмленні та розблокування при подачі напруги соленоїда |
| [Us] номінальна напруга живлення | 48 В - 20...10 % |
| Електричне підключення | Клема, затискна здатність: 1 x 0,5...2 x 1,5 мм² з або без кабелю |
| Кількість полюсів | 3 |
| Опис параметрів блокування | З блокуванням, блокування соленоїдом |
| Місцева сигналізація | 2 світлодіоди (зелений або помаранчевий) для відкритого/закритого та заблокованого кожуха |
| Напруга кола сигналізації | 24/48 В (обмеження напруги: 20...52 В) |
| Позитивне відкриття | З NC контактом |
| Тип напруги живлення | ЕЙСІ ДІСІ |
| Частота подачі | 50/60 Hz |
| Коефіцієнт навантаження | 1 |
| Споживана потужність у ВА | 10 VA inrush, 10 VA sealed |
| Тип кола сигналізації | ЕЙСІ ДІСІ |
| Споживання ланцюга сигналізації | 7 mA |
| Механічна міцність | 1000000 cycles |
| Мінімальна швидкість спрацьовування | 0.01 m/s |
| Максимальна швидкість спрацьовування | 0.5 m/s |
| [Ie] номінальний робочий струм | 0.55 A at 125 V, DC-13, Q300 відповідно до EN/IEC 60947-5-1, 0.27 A at 250 V, DC-13, Q300 відповідно до EN/IEC 60947-5-1, 3 A at 120 В, AC-15, B300 відповідно до EN/IEC 60947-5-1, 1.5 A at 240 В, AC-15, B300 відповідно до EN/IEC 60947-5-1 |
| [Ithe] звичайний закритий тепловий струм | 6 A |
| [Ui] номінальна напруга ізоляції | 50 V відповідно до EN/IEC 60947-1 for signalling circuit |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до EN/IEC 60947-5-1 |
| Тип захисту | Захист від перенапруги для ланцюга сигналізації |
| Захист від короткого замикання | 10 A cartridge fuse type gG (gl) |
| Привід примусового відведення rtc | 2000 N |
| Мінімальне зусилля приводу для вилучення | 20 N |
| Максимальна швидкість роботи | 10 cyc/mn for maximum durability |
| Рівень безпеки | Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до EN/IEC 61508 |
| Дані про надійність безпеки | B10d = 5000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Глибина | 44 mm |
| Висота | 146 mm |
| Ширина | 98 mm |
| Вага нетто | 1.14 kg |
| Стандарти | EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, EN 1088/ISO 14119, EN/ISO 12100, CSA C22.2 No 14 |
| Сертифікати продукції | УЛ, CSA |
| Захисна обробка | TC |
| Температура навколишнього повітря для роботи | -25…40 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Стійкість до вібрації | 5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 10 gn for 11 ms відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до EN/IEC 61140 |
| Ступінь захисту IP | IP67 відповідно до EN/IEC 60529 та EN/IEC 60947-5-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 5.5 cm |
| Пакет 1 Ширина | 11.0 cm |
| Пакет 1 Довж | 15.0 cm |
| Пакет 1 Вага | 1.285 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
