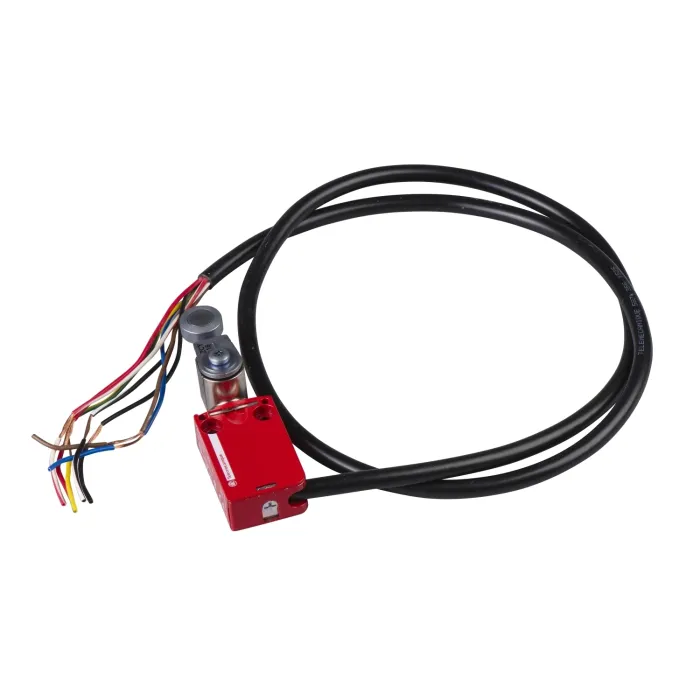

| Асортимент продукції | Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента | Запобіжний кінцевий вимикач |
| Назва компонента | XCSM |
| Дизайн | Мініатюрний |
| Матеріал | метал |
| Головний тип | Поворотна головка |
| Технологія захисту | Пластикова захисна кришка, закріплена запобіжним гвинтом із 5-ми гранями |
| Тип підходу | Бічний підхід |
| Тип оператора | Сталевий роликовий важіль |
| Тип і склад контактів | 1 НК + 1 НК + 1 НІ + 1 НІ |
| Контактна операція | Миттєве дію |
| Електричне підключення | Попередньо підключений кабель |
| Довжина кабелю | 5 m |
| Склад кабелю | 9 x 0.34 mm² |
| Приведення в дію перемикача | Кулачок на 30° |
| Режим фіксації | По тілу |
| Кількість полюсів | 4 |
| Позитивне відкриття | З NC контактом |
| Механічна міцність | 10000000 cycles |
| Мінімальний крутний момент для відключення | 0.5 N.m |
| Мінімальний крутний момент позитивного відкриття | 0.1 N.m |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| Максимальна швидкість спрацьовування | 1.5 m/s |
| Позначення контактного коду | B300, AC-15 (Ue = 240 В, Ie = 1.5 A) відповідно до EN 60947-5-1, B300, AC-15 (Ue = 240 В, Ie = 1.5 A) відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V, Ie = 0.1 A) відповідно до EN 60947-5-1, R300, DC-13 (Ue = 250 V, Ie = 0.1 A) відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-5-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Максимальний опір на клемах | 25 MOhm відповідно до IEC 60255-7 category 3 |
| Захист від короткого замикання | 6 A cartridge fuse type gG (gl) |
| Повторіть точність | 0,05 мм на точках спрацьовування |
| Матеріал корпусу | Замак |
| Матеріал голови | Замак |
| Глибина | 34 mm |
| Висота | 94 mm |
| Ширина | 30 mm |
| Вага нетто | 0.21 kg |
| Стандарти | EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60204-1, UL 508, EN 1088 |
| Сертифікати продукції | УЛ, CSA |
| Рівень безпеки | Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до IEC 61508 |
| Дані про надійність безпеки | B10d = 50000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Захисна обробка | TC |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Стійкість до вібрації | 5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 25 грн for 18 ms відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до NF C 20-030, Клас I відповідно до EN/IEC 61140 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529, IP68 відповідно до IEC 60529 |
| Ступінь захисту IK | IK06 відповідно до EN 50102 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 4.0 cm |
| Пакет 1 Ширина | 22.0 cm |
| Пакет 1 Довж | 23.0 cm |
| Пакет 1 Вага | 566.0 g |
| Тип одиниці упаковки 2 | PAL |
| Кількість одиниць в упаковці 2 | 120 |
| Пакет 2 Висота | 60.0 cm |
| Пакет 2 Ширина | 80.0 cm |
| Пакет 2 Довж | 120.0 cm |
| Пакет 2 Вага | 74.0 kg |
| Тип одиниці упаковки 3 | S03 |
| Кількість одиниць в упаковці 3 | 15 |
| Пакет 3 Висота | 30.0 cm |
| Пакет 3 Шир | 30.0 cm |
| Пакет 3 Довж | 40.0 cm |
| Пакет 3 Вага | 8.664 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
