| Асортимент продукції | Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента | Охоронний вимикач |

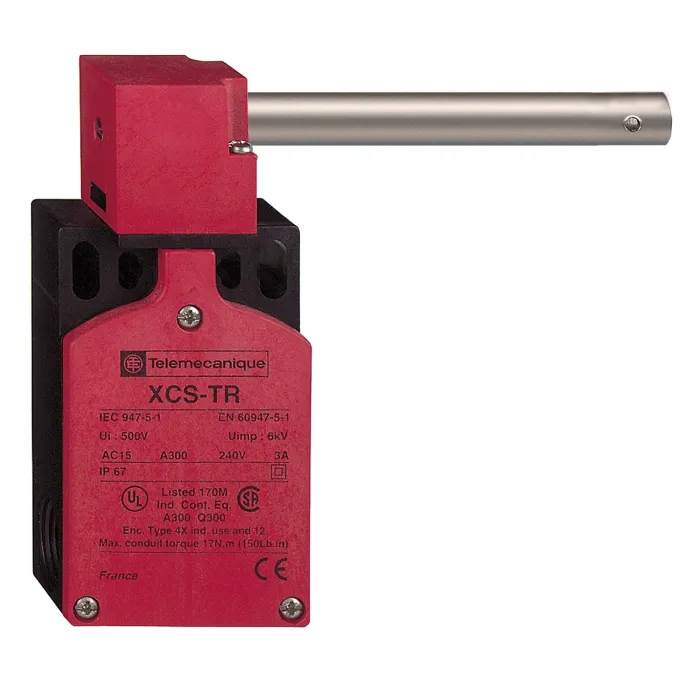

| Назва компонента | XCSTR |
| Матеріал | пластик |
| Головний тип | Вісь повороту баштової головки |
| Insulation | Подвійна ізоляція |
| Тип оператора | Шпиндель 80 мм |
| Електричне підключення | Термінал |
| Тип і склад контактів | 1 НК + 1 НК + 1 НК |
| Контактна операція | Повільна перерва |
| Ємність затискного з'єднання | 1 x 0,34...2 x 0,75 мм² з або без кабелю |
| Кабельний ввід | 2 записи вибрано для сторінки 11 |
| Кількість полюсів | 3 |
| Зовнішній діаметр кабелю | 7…10 mm |
| Позитивне відкриття | З NC контактом |
| Кут сполучення | 5 ° |
| Механічна міцність | 1000000 cycles |
| Мінімальний крутний момент для відключення | 0.1 N.m |
| Мінімальний крутний момент позитивного відкриття | 0.45 N.m |
| Мінімальна швидкість спрацьовування | 0.1 m/s |
| Позначення контактного коду | B300, AC-15 (Ue = 120 В, Ie = 6 A) відповідно до EN/IEC 60947-5-1, B300, AC-15 (Ue = 240 В, Ie = 3 A) відповідно до EN/IEC 60947-5-1, Q300, DC-13 (Ue = 125 V, Ie = 0.2 A) відповідно до EN/IEC 60947-5-1, R300, DC-13 (Ue = 250 V, Ie = 0.1 A) відповідно до EN/IEC 60947-5-1 |
| [Ithe] звичайний закритий тепловий струм | 6 A |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 300 V відповідно до CSA C22.2 No 14, 400 V (ступінь забруднення 3) відповідно до EN/IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до EN/IEC 60947-5-1 |
| Максимальний опір на клемах | 30 mOhm відповідно до EN/IEC 60947-5-4 |
| Захист від короткого замикання | 6 A cartridge fuse type gG (gl) |
| Рівень безпеки | Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до IEC 61508 |
| Дані про надійність безпеки | B10d = 5000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Корпус material | Просочений скловолокном поліамід PA66 |
| Матеріал важеля | Нержавіюча сталь |
| Ширина | 52 mm |
| Висота | 117 mm |
| Глибина | 110 mm |
| Вага нетто | 0.187 kg |
| Стандарти | CSA C22.2 No 14, EN/ISO 12100, EN/IEC 60947-5-1, EN/IEC 60204-1, UL 508, EN 1088/ISO 14119, EN/IEC 60947-5-4 |
| Сертифікати продукції | ЦДА, ВУЛ, BG |
| Захисна обробка | TH, TC |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Стійкість до вібрації | 50 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом | Клас II відповідно до EN/IEC 61140 |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Гарантія | 18 місяців |
