| Асортимент продукції | Telemecanique Датчики тиску XM |
| Тип продукту або компонента | Електронні датчики тиску |
| Тип датчика тиску | Датчик тиску |
| Назва датчика тиску | XMEP |
| Тип електричного кола | Схема керування |
| Номінальний тиск | 600 bar |
| Локальний дисплей | без |
| Контрольована рідина | Fresh water (0…125 °C), Air (-30…125 °C), Hydraulic oil (-30…125 °C) |
| Тип підключення рідини | G 1/4А (male) відповідно до DIN 3852-E |
| Електричне підключення | DEUTSCH connector DT04-3P 3 pins |
| [Us] номінальна напруга живлення | 12...24 В постійного струму SELV (voltage limits: 9…36 V) |
| Поточне споживання | < 23 мА |
| Тип вихідного сигналу | аналоговий |

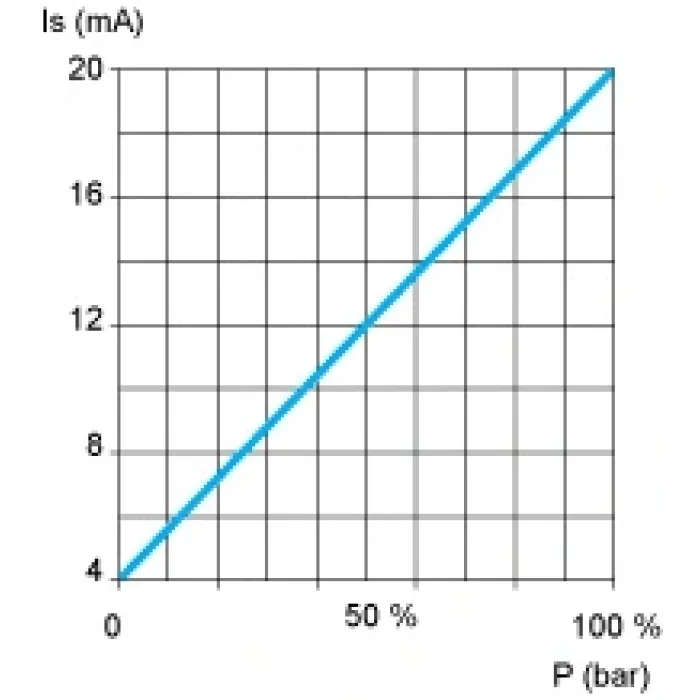

| Функція аналогового виведення | 4...20 мА, 2-провідний |
| Кількість в наборі | Набір з 1 шт |
| Тип упаковки | Індивідуальний |
| Діапазон налаштування тиску | 0…600 bar |
| Гранично допустимий аварійний тиск | 1500 bar |
| Тиск руйнування | 2400 bar |
| Матеріали, що контактують з рідиною | Фторвуглецевий FPM, нержавіюча сталь AISI 316L |
| Робоча позиція | Будь-яка позиція |
| Тип захисту | Зворотна полярність, коротке замикання навантаження |
| Електромагнітна сумісність | Випробування на стійкість до електростатичного розряду відповідно до критеріїв ISO 10605 A 15 кВ повітря, 15 кВ контакт, сприйнятливість до електромагнітних полів відповідно до критеріїв ISO 11452-2 A 100 В/м 200…2000 МГц, сприйнятливість до електромагнітних полів відповідає критеріям ISO 11452-4 A 100 мА 20…400 МГц, сприйнятливість до кондуктивних завад відповідно до критеріїв EN/IEC 61000-4-6 A 30 В 0,15...80 МГц, випробування на стійкість до швидких електричних перехідних процесів/вибухів відповідно до EN/IEC 61000-4-4 критерій A 4 кВ, сприйнятливість до кондуктивних перехідних завад відповідно до ISO 7637-2 критерій B рівень 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 0.5 kV |
| Час відгуку на вихід | <= 2 ms 10...90 % of full scale |
| Точність вимірювання | +/- 0,5 % від діапазону вимірювання |
| Точність | 0,1 % від діапазону вимірювання |
| Дрейф чутливості | +/- 0,02 % діапазону вимірювання/°K |
| Дрейф нульової точки | +/- 0,02 % діапазону вимірювання/°K |
| Повторіть точність | +/- 0,5 % від діапазону вимірювання |
| Механічна міцність | 10000000 cycles |
| Вага нетто | 0.098 kg |
| Діаметр | 26 mm |
| Довжина | 65.5 mm |
| Стандарти | EN/IEC 61326-2-3, UL 61010-1, ECE 10R-5, EN 13309, ISO 13766, ISO 14982 |
| Сертифікати продукції | E2, CE, cУЛus |
| Температура навколишнього повітря для роботи | -40…100 °C |
| Температура навколишнього повітря для зберігання | -50…100 °C |
| Стійкість до вібрації | 12 gn sinus (f = 20…520 Hz) test 4 відповідно до ISO 16750-3, 18 gn random (f = 10…2000 Hz) test 4 відповідно до ISO 16750-3 |
| Ударостійкість | 50 gn for 11 ms відповідно до EN/IEC 60068-2-27 |
| Ступінь захисту IP | IP65 відповідно до EN/IEC 60529, IP67 відповідно до EN/IEC 60529, IP69K відповідно до EN/IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 4.0 cm |
| Пакет 1 Ширина | 4.6 cm |
| Пакет 1 Довж | 8.2 cm |
| Пакет 1 Вага | 101.0 g |
| Тип одиниці упаковки 2 | S01 |
| Кількість одиниць в упаковці 2 | 24 |
| Пакет 2 Висота | 15.0 cm |
| Пакет 2 Ширина | 15.0 cm |
| Пакет 2 Довж | 40.0 cm |
| Пакет 2 Вага | 2.616 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
