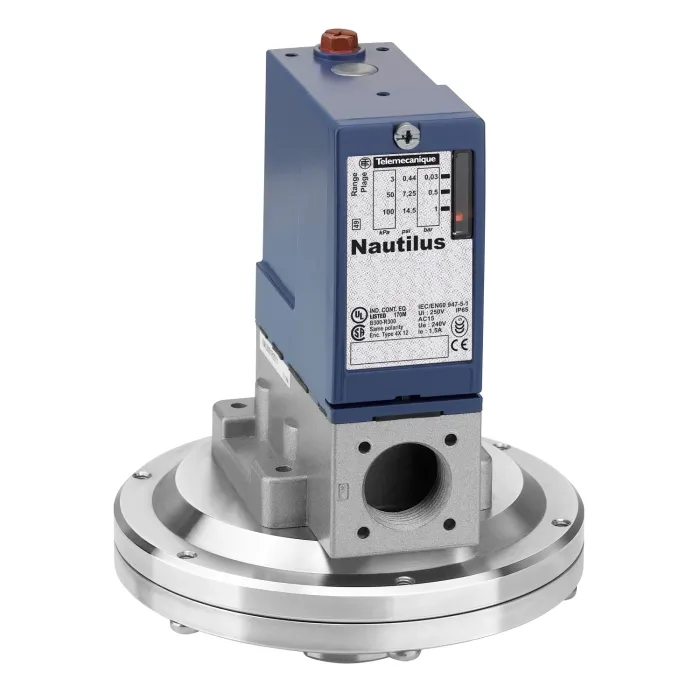

| Асортимент продукції | Telemecanique Датчики тиску XM |
| Тип продукту або компонента | Електромеханічний датчик тиску |
| Тип датчика тиску | Електромеханічний датчик тиску |
| Коротка назва пристрою | XMLA |
| Номінальний тиск | 1 bar |
| Контрольована рідина | Корозійний fluid (0…160 °C), Fresh water (0…160 °C) |
| Тип підключення рідини | 1/4" - 18 NPTF (мама) |
| Електричне підключення | Гвинтові клеми, 1 x 0,5...2 x 2,5 мм² |
| калібр AWG | AWG 20...AWG 14 |
| Кабельний ввід | Кабельний ввід 7…13 mm |
| Тип і склад контактів | 1 C/O |
| Особливе застосування продукту | - |
| Тип роботи реле тиску | Виявлення 1 одного порогу |
| Тип електричного кола | Схема керування |
| Тип шкали | Фіксований диференціал |
| Локальний дисплей | с |

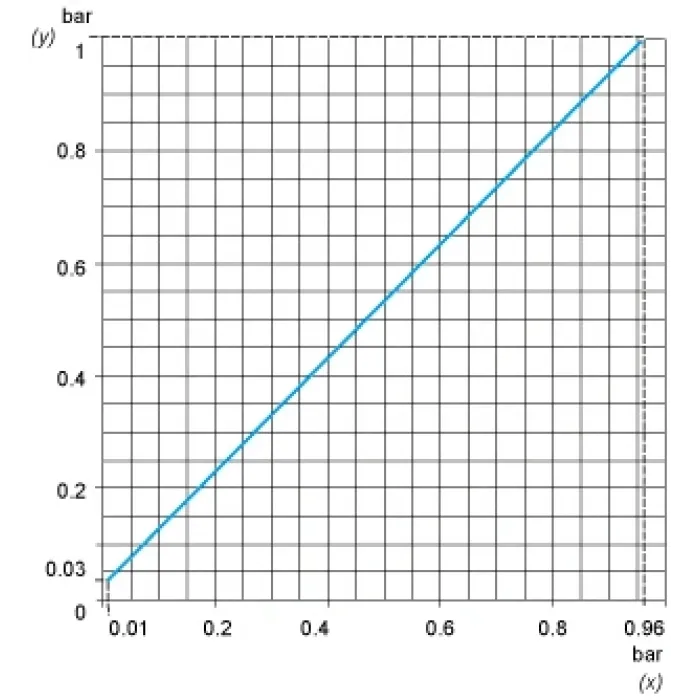

| Регульований діапазон точки перемикання при підвищенні тиску | 0.03…1 bar |
| Регульований діапазон точки перемикання при падінні тиску | 0.01…0.96 bar |
| Гранично допустимий аварійний тиск | 2.25 bar |
| Тиск руйнування | 4.5 bar |
| Привід тиску | Діафрагма |
| Матеріали, що контактують з рідиною | PTFE, нержавіюча сталь 316L |
| Корпус material | Цинковий сплав |
| [In] номінальний струм | 3 A, B300, AC-15 (Ue = 120 В) відповідно до EN/IEC 60947-5-1, 1.5 A, B300, AC-15 (Ue = 240 В) відповідно до EN/IEC 60947-5-1, 0.1 A, R300, DC-13 (Ue = 250 V) відповідно до EN/IEC 60947-5-1 |
| Природний диференціал при низьких налаштуваннях | 0.02 bar (+/- 0.01 bar) |
| Природний диференціал на високому рівні | 0.04 bar (+/- 0.01 bar) |
| Гранично допустимий тиск - за цикл | 1.25 bar |
| Тип клемної колодки | 4 термінали |
| Максимальна швидкість роботи | 120 cyc/mn |
| Повторіть точність | 2 % |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V відповідно до EN/IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до EN/IEC 60947-1 |
| Робота допоміжних контактів | Миттєве дію |
| Матеріал контактів | Срібні контакти |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 255-7 category 3, 25 mOhm відповідно до NF C 93-050 method A |
| Захист від короткого замикання | 10 A cartridge fuse, type gG (gl) |
| Механічна міцність | 4000000 cycles |
| Налаштування | зовнішній |

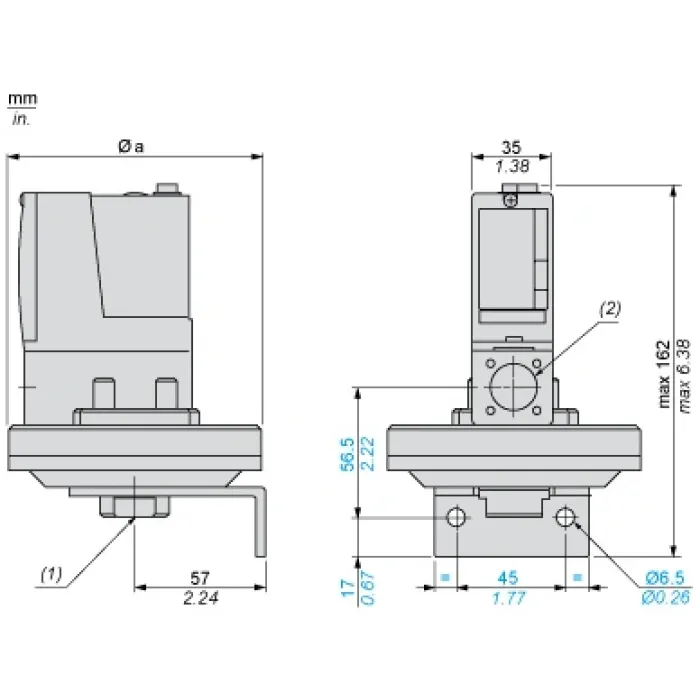

| Висота | 162 mm |
| Глибина | 110 mm |
| Ширина | 110 mm |
| Вага нетто | 2.555 kg |
| Стандарти | EN/IEC 60947-5-1, CE, CSA C22.2 No 14, UL 508 |
| Сертифікати продукції | CSA, EAC, LROS (Lloyds Register of shipping), УЛ, CCC, BV |
| Захисна обробка | Стандартна версія TC |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Робоча позиція | Будь-яка позиція |
| Стійкість до вібрації | 2 gn відповідно до IEC 60068-2-6 (f = 30…500 Hz) |
| Ударостійкість | 30 gn відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 1140, Клас I відповідно до IEC 536, Клас I відповідно до NF C 20-030 |
| Ступінь захисту IP | IP66 відповідно до EN/IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Гарантія | 18 місяців |
