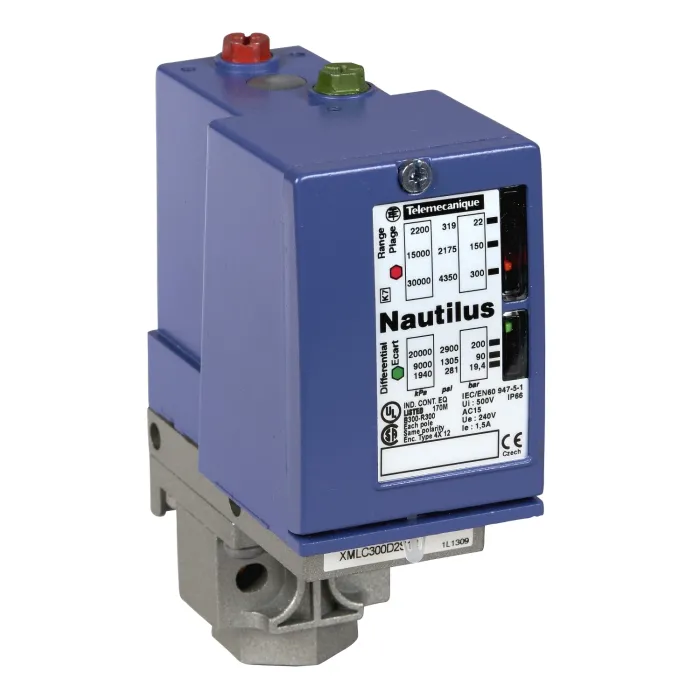

| Асортимент продукції | Telemecanique Датчики тиску XM |
| Тип продукту або компонента | Електромеханічний датчик тиску |
| Тип датчика тиску | Електромеханічний датчик тиску |
| Коротка назва пристрою | XMLC |
| Номінальний тиск | 300 bar |
| Контрольована рідина | Hydraulic oil (0…160 °C) |
| Тип підключення рідини | G 1/4 (мама) відповідно до ISO 228 |
| Електричне підключення | Гвинтові клеми, 1 x 0,5...2 x 2,5 мм² |
| калібр AWG | AWG 20...AWG 14 |
| Кабельний ввід | Кабельний ввід 7…13 mm |
| Тип і склад контактів | 2 C/O |
| Особливе застосування продукту | - |
| Тип роботи реле тиску | Регулювання між 2 порогами |
| Тип електричного кола | Схема керування |
| Тип шкали | Регульований диференціал |
| Локальний дисплей | с |

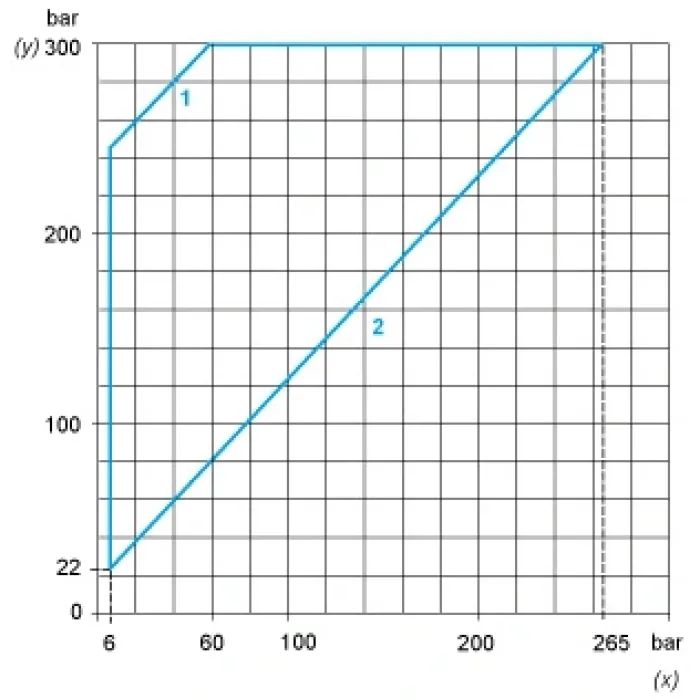

| Регульований діапазон точки перемикання при підвищенні тиску | 22…300 bar |
| Регульований діапазон точки перемикання при падінні тиску | 6…265 bar |
| Можливий максимум диференціалу при високій установці | 240 bar |
| Гранично допустимий аварійний тиск | 675 bar |
| Тиск руйнування | 1350 bar |
| Привід тиску | Поршень |
| Матеріали, що контактують з рідиною | Сталь, PTFE, латунь, FPM, FKM |
| Корпус material | Цинковий сплав |
| [In] номінальний струм | 3 A, B300, AC-15 (Ue = 120 В) відповідно до EN/IEC 60947-5-1, 1.5 A, B300, AC-15 (Ue = 240 В) відповідно до EN/IEC 60947-5-1, 0.1 A, R300, DC-13 (Ue = 250 V) відповідно до EN/IEC 60947-5-1 |
| Можливий мінімальний диференціал при низькому значенні | 16 bar (+/- 0.9 bar) |
| Можливий мінімальний диференціал при високому значенні | 35 bar (+/- 0.9 bar) |
| Гранично допустимий тиск - за цикл | 375 bar |
| Тип клемної колодки | 8 терміналів |
| Максимальна швидкість роботи | 60 cyc/mn |
| Повторіть точність | 2 % |
| [Ui] номінальна напруга ізоляції | 300 V відповідно до UL 508, 500 V відповідно до EN/IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до EN/IEC 60947-1 |
| Робота допоміжних контактів | Одночасна миттєва дія |
| Матеріал контактів | Срібні контакти |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 255-7 category 3, 25 mOhm відповідно до NF C 93-050 method A |
| Захист від короткого замикання | 10 A cartridge fuse, type gG (gl) |
| Механічна міцність | 3000000 cycles |
| Налаштування | зовнішній |

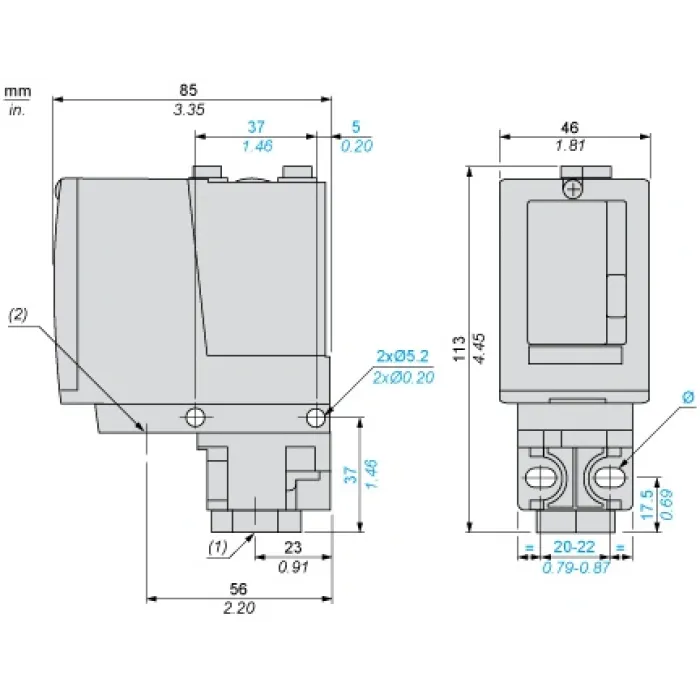

| Висота | 113 mm |
| Глибина | 85 mm |
| Ширина | 46 mm |
| Вага нетто | 0.75 kg |
| Стандарти | CE, CSA C22.2 No 14, UL 508, EN/IEC 60947-5-1 |
| Сертифікати продукції | УЛ, EAC, CSA |
| Захисна обробка | Стандартна версія TC |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Робоча позиція | Будь-яка позиція |
| Стійкість до вібрації | 4 gn відповідно до IEC 60068-2-6 (f = 30…500 Hz) |
| Ударостійкість | 50 gn відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом | Клас I відповідно до IEC 1140, Клас I відповідно до IEC 536, Клас I відповідно до NF C 20-030 |
| Ступінь захисту IP | IP66 відповідно до EN/IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 6.0 cm |
| Пакет 1 Ширина | 15.0 cm |
| Пакет 1 Довж | 10.7 cm |
| Пакет 1 Вага | 870.0 g |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Немає необхідності в спеціальних операціях з переробки |
| Гарантія | 18 місяців |
