| Асортимент продукції | Telemecanique Датчики тиску XM |
| Тип продукту або компонента | Електронні датчики тиску |
| Тип датчика тиску | Датчик тиску |

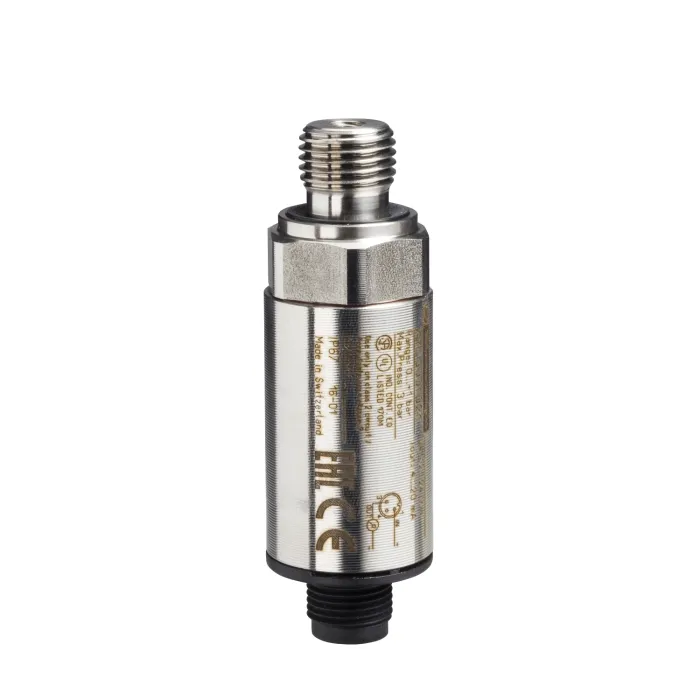

| Назва датчика тиску | XMLG |
| Номінальний тиск | 10 bar |
| Тип підключення рідини | G 1/4А (male) відповідно до DIN 3852-E |
| Контрольована рідина | Air (-15…125 °C), Корозійний fluid (-15…125 °C), Hydraulic oil (-15…125 °C), Fresh water (0…125 °C) |
| Тип вихідного сигналу | аналоговий |

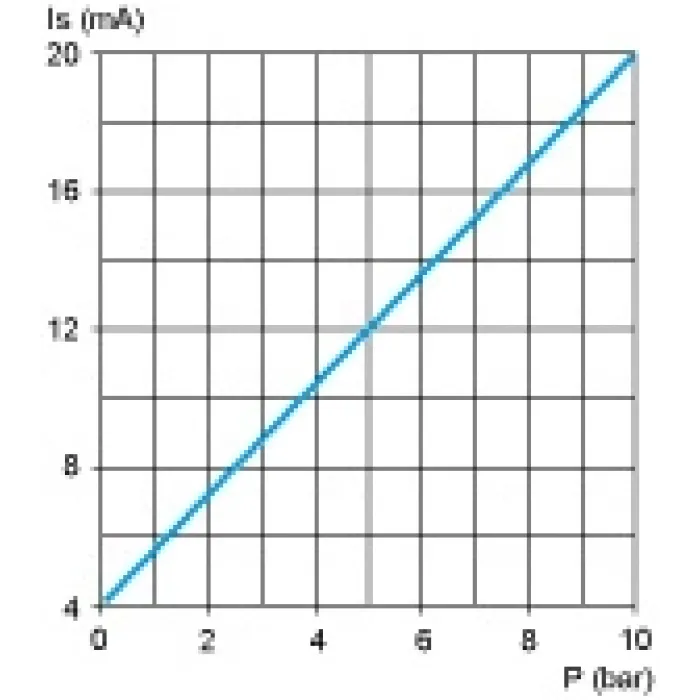

| Функція аналогового виведення | 4...20 мА, 2 дроти |

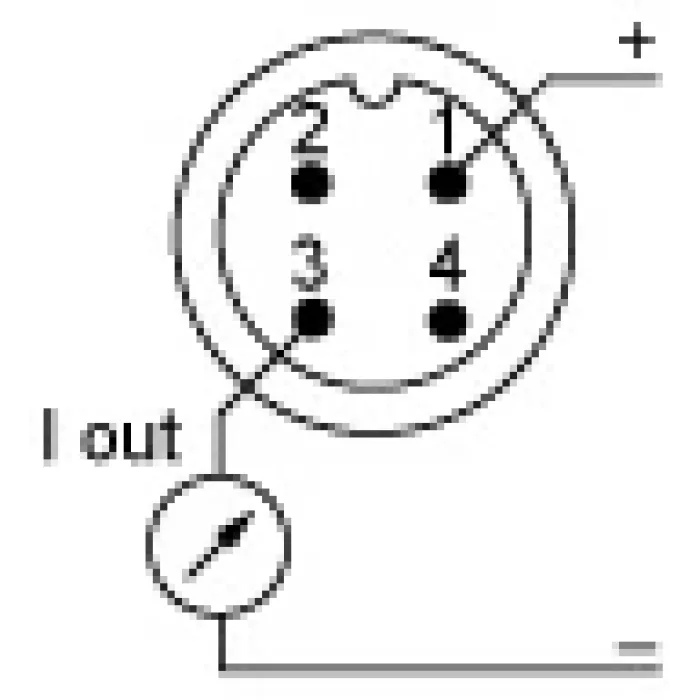

| Електричне підключення | 1 штекер M12, 3 контакти |
| [Us] номінальна напруга живлення | 12 V DC (voltage limits: 8…33 V), 24 В постійного струму (voltage limits: 8…33 V) |
| Кількість в наборі | Набір з 1 шт |
| Тип упаковки | Індивідуальний |
| Діаметр | 22.8 mm |
| Діапазон налаштування тиску | 0…10 bar |
| Гранично допустимий аварійний тиск | 22 bar |
| Тиск руйнування | 25 bar |
| Локальний дисплей | без |
| Тип електричного кола | Схема керування |
| Поточне споживання | < 20 мА |
| Матеріали, що контактують з рідиною | Нержавіюча сталь типу AISI 303, FPM (Viton), Кераміка |
| Робоча позиція | Будь-яка позиція |
| Тип захисту | Коротке замикання навантаження, зворотна полярність |
| Стійкість до перенапруги | 1 kV 42 Ohm відповідно до EN/IEC 61000-4-5, 500 kV 12 Ohm відповідно до EN/IEC 61000-4-5 |
| [Uimp] номінальна імпульсна витримувана напруга | 0.5 kV |
| Час відгуку на вихід | < 2 мс |
| Дрейф чутливості | +/- 0,015 % діапазону вимірювання/°C |
| Дрейф нульової точки | +/- 0,015 % діапазону вимірювання/°C |
| Точність вимірювання | +/- 0,3 % від діапазону вимірювання |
| Повторіть точність | +/- 0,1 % від діапазону вимірювання |
| Механічна міцність | 10000000 cycles |
| Вага нетто | 0.095 kg |
| Висота | 58.1 mm |
| Довжина | 48.5 mm |
| Тип шкали | Фіксований диференціал |
| Стандарти | CE, EN/IEC 61326-2-3 |
| Сертифікати продукції | УЛ 508, CSA C22.2 № 14, EAC |
| Захисна обробка | TC |
| Температура навколишнього повітря для роботи | -15…85 °C |
| Температура навколишнього повітря для зберігання | -40…85 °C |
| Стійкість до вібрації | 20 gn (f= 9…2000 Hz) відповідно до EN/IEC 60028-2-6 |
| Ударостійкість | 25 грн for 11 ms відповідно до EN/IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 15 kV in air відповідно до EN/IEC 61000-4-2, 8 kV on contact відповідно до EN/IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 200 V/m 80…1000 Hz відповідно до EN/IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 4 kV відповідно до EN/IEC 61000-4-4 |
| Стійкість до провідних завад | 30 V (0.15…80 Hz) відповідно до EN/IEC 61000-4-6 |
| Стійкість до магнітних полів | 30 A/m 50 Hz відповідно до EN/IEC 61000-4-8 |
| Ступінь захисту IP | IP66 відповідно до EN/IEC 60529, IP67 відповідно до EN/IEC 60529 |
| Ступінь захисту NEMA | NEMA 4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 5.0 cm |
| Пакет 1 Ширина | 10.5 cm |
| Пакет 1 Довж | 13.5 cm |
| Пакет 1 Вага | 140.0 g |
| Тип одиниці упаковки 2 | S02 |
| Кількість одиниць в упаковці 2 | 12 |
| Пакет 2 Висота | 15.0 cm |
| Пакет 2 Ширина | 30.0 cm |
| Пакет 2 Довж | 40.0 cm |
| Пакет 2 Вага | 1.925 kg |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Гарантія | 18 місяців |
