| Асортимент продукції | Telemecanique Датчики тиску XM |
| Тип продукту або компонента | Електронні датчики тиску |
| Тип датчика тиску | Датчик тиску |
| Назва датчика тиску | XMLP |
| Тип електричного кола | Схема керування |
| Номінальний тиск | -1…9 bar |
| Локальний дисплей | без |
| Контрольована рідина | Air (-30…135 °C), Fresh water (0…135 °C), Hydraulic oil (-30…135 °C), Gas (-30…135 °C), Refrigeration fluid (-30…135 °C) |
| Тип підключення рідини | G 1/4А (male) відповідно до DIN 3852-E |

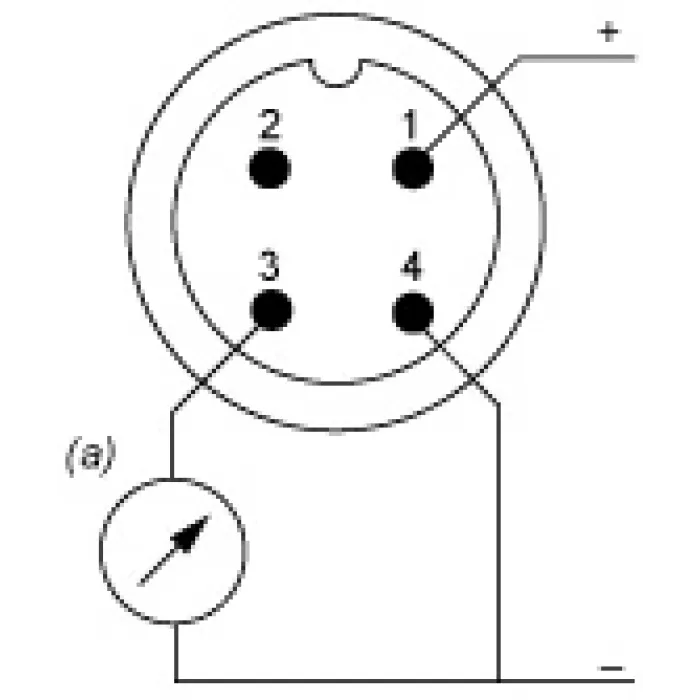

| Електричне підключення | 1 штекер M12 4 pins |
| [Us] номінальна напруга живлення | 24 В постійного струму SELV (voltage limits: 12…33 V) |
| Поточне споживання | < 7 мА |
| Тип вихідного сигналу | аналоговий |
| Функція аналогового виведення | 0...10 В, 3-провідний |
| Кількість в наборі | Набір з 2 шт5 |
| Тип упаковки | Група |
| Діапазон налаштування тиску | -1…9 bar |
| Гранично допустимий аварійний тиск | 30 bar |
| Тиск руйнування | 60 bar |
| Матеріали, що контактують з рідиною | Нержавіюча сталь AISI 316L, фторвуглець FPM |
| Робоча позиція | Будь-яка позиція |
| Тип захисту | Коротке замикання навантаження, зворотна полярність |
| Електромагнітна сумісність | Тест на стійкість до швидких електричних перехідних процесів/вибухів відповідно до EN/IEC 61000-4-4 2 кВ, випробування на стійкість до електростатичного розряду відповідно до EN/IEC 61000-4-2 8 кВ повітря, 4 кВ контакт, випробування на стійкість до ударних хвиль 1,2/50 мкс відповідно до EN/IEC 61000-4-5 1 кВ 42 Ом, Стійкість до магнітних полів відповідно до EN/IEC 61000-4-8 100 А/м 50 Гц, Сприйнятливість до електромагнітних полів відповідно до EN/IEC 61000-4-3 10 В/м 80...3000 МГц, випромінювані радіочастотні поля відповідно до EN/IEC 61000-4-6 10 В 0,01...80 МГц |
| [Uimp] номінальна імпульсна витримувана напруга | 0.5 kV |
| Час відгуку на вихід | <= 2 ms 10...90 % of full scale |
| Точність вимірювання | +/- 0,5 % від діапазону вимірювання |
| Точність | 0,1 % від діапазону вимірювання |
| Дрейф чутливості | +/- 0,02 % діапазону вимірювання/°K |
| Дрейф нульової точки | +/- 0,02 % діапазону вимірювання/°K |
| Механічна міцність | 10000000 cycles |
| Вага нетто | 0.09 kg |
| Діаметр | 26 mm |
| Довжина | 38.1 mm |
| Стандарти | NSF ANSI 61, EN/IEC 61326-2-3 |
| Сертифікати продукції | cУЛus, RCM, CE, EAC |
| Захисна обробка | TC |
| Температура навколишнього повітря для роботи | -30…85 °C |
| Температура навколишнього повітря для зберігання | -50…100 °C |
| Стійкість до вібрації | 20 gn (f = 15…2000 Hz) відповідно до EN/IEC 60068-2-6 |
| Ударостійкість | 100 gn for 11 ms відповідно до EN/IEC 60068-2-27 |
| Ступінь захисту IP | IP65 відповідно до EN/IEC 60529, IP67 відповідно до EN/IEC 60529, IP69K відповідно до EN/IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 10 cm |
| Пакет 1 Ширина | 14.5 cm |
| Пакет 1 Довж | 17.5 cm |
| Пакет 1 Вага | 84 g |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
