| Асортимент продукції | Telemecanique Датчики тиску XM |
| Тип продукту або компонента | Електронні датчики тиску |
| Тип датчика тиску | Датчик тиску |
| Тип роботи реле тиску | Датчик тиску з 1 комутаційним виходом |
| Коротка назва пристрою | XMLR |
| Номінальний тиск | 24959.02 kPa, 250 bar |
| Гранично допустимий аварійний тиск | 750 bar, 74980.48 kPa, 75 MPa |
| Тиск руйнування | 150 MPa, 149960.96 kPa, 1500 bar |
| Контрольована рідина | Fresh water (0…80 °C), Air (-20…80 °C), Hydraulic oil (-20…80 °C), Refrigeration fluid (-20…80 °C) |
| Тип підключення рідини | G 1/4 (мама) відповідно до DIN 3852-Y |
| [Us] номінальна напруга живлення | 24 В постійного струму SELV (voltage limits: 17…33 V) |
| Поточне споживання | <= 50 мА |

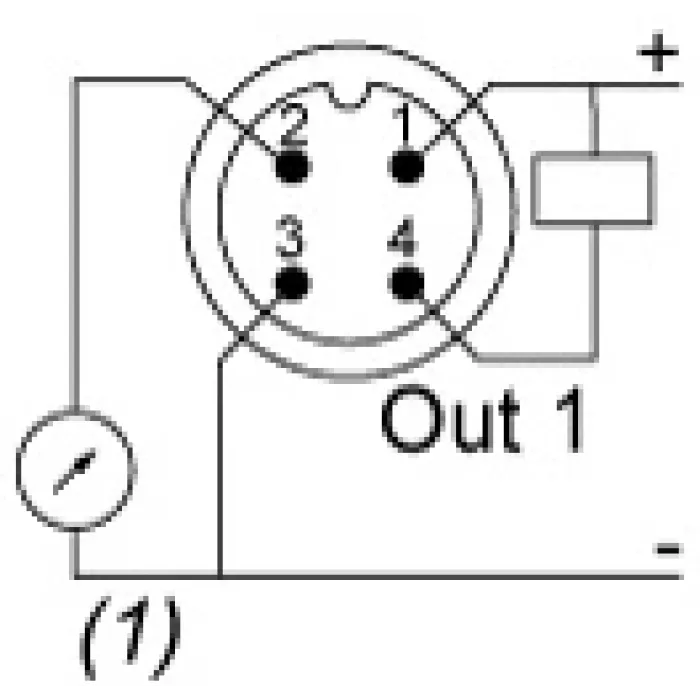

| Електричне підключення | Штекер M12, 4 контакти |

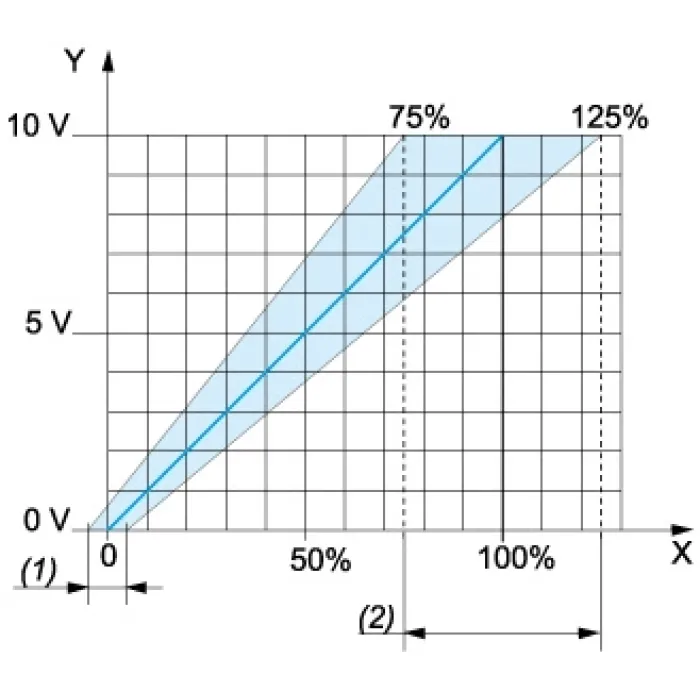

| Функція аналогового виведення | 0...10 В |
| Тип вихідного сигналу | Аналоговий + дискретний |
| Функція аналогового виведення | 0...10 В |
| Дискретний тип виводу | Твердотільний NPN, програмований НІ/NC |
| Максимальний струм комутації | 250 mA |
| Тип і склад контактів | НІ/NC програмований |
| Тип шкали | Фіксований диференціал |
| Максимальне падіння напруги | 2 V |
| Регульований діапазон точки перемикання при підвищенні тиску | 1999.48…24993.49 kPa, 20…250 bar, 2…25 MPa |
| Регульований діапазон точки перемикання при падінні тиску | 1.25…24.2 MPa, 1247.95…24241.97 kPa, 12.5…242 bar |
| Мінімальний диференціальний хід | 7.5 bar, 751.53 kPa, 0.75 MPa |
| Матеріали, що контактують з рідиною | 316L stainless steel |
| Матеріал фасаду | Поліестер |
| Housing material | Нержавіюча сталь 316L, поліакриламід |
| Робоча позиція | Будь-яка позиція, але утилізація може сфальсифікувати вимірювання у разі встановлення догори дном |
| Тип захисту | Overload protection, Overvoltage protection, Захист від короткого замикання, Reverse polarity |
| Час відгуку на вихід | <= 10 мс for analog output, <= 5 мс for discrete output |
| Діапазон часу затримки | 0...50 s in steps of 1 second |
| Тип дисплея | 4 цифри 7 сегментів |
| Місцева сигналізація | 1 світлодіод (жовтий) для ввімкнення світла під час натискання перемикача |
| Показати тип часу відповіді | Швидкий 50 мс, нормальний 200 мс, повільний 600 мс |
| Максимальна затримка спочатку | 300 ms |
| Точність | <= 1 % of the measuring range |
| Помилка лінійності | <= 0.5 % of the measuring range |
| Гістерезис | <= 0.2 % of the measuring range |
| Точність вимірювання | <= 0.6 % of the measuring range |
| Повторіть точність | <= 0.2 % of the measuring range |
| Дрейф чутливості | +/- 0,03 % діапазону вимірювання/°C |
| Дрейф нульової точки | +/- 0,1 % діапазону вимірювання/°C |
| Точність відображення | <= 1 % of the measuring range |
| Механічна міцність | 10000000 cycles |

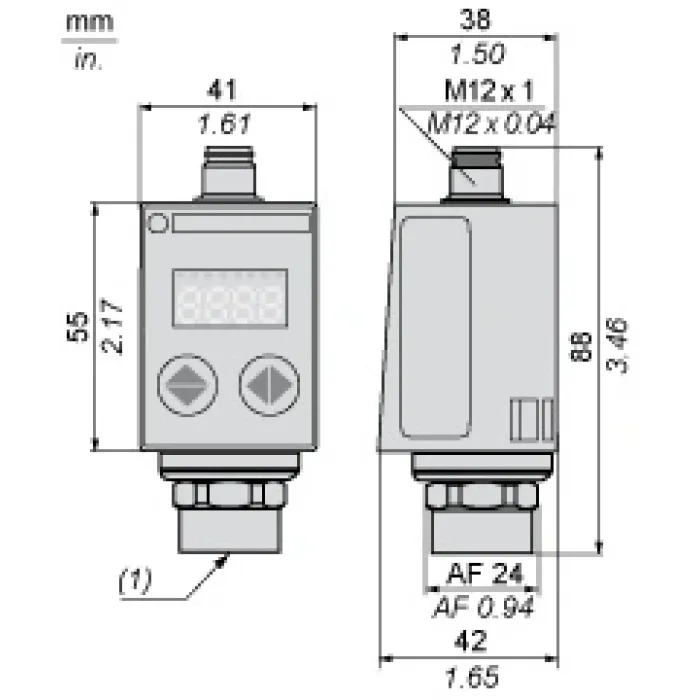

| Глибина | 42 mm |
| Висота | 88 mm |
| Ширина | 41 mm |
| Вага нетто | 0.186 kg |
| [Uimp] номінальна імпульсна витримувана напруга | 0.5 kV DC |
| Електромагнітна сумісність | Сприйнятливість до електромагнітних полів: 10 В/м 80...2000 МГц відповідно до EN/IEC 61000-4-3, Стійкість до радіочастотних перешкод: 10 В 0,15...80 МГц відповідно до EN/IEC 61000-4-6 , Випробування на стійкість до перенапруги: 1 кВ відповідно до EN/IEC 61000-4-5, Випробування на стійкість до швидких електричних перехідних процесів/вибухів: 2 кВ відповідно до EN/IEC 61000-4-4, Випробування на стійкість до електростатичного розряду: 8 кВ повітря, 4 кВ контакт відповідно до EN/IEC 61000-4-2 |
| Маркування | CE |
| Сертифікати продукції | EAC, cУЛus |
| Стандарти | УЛ 61010-1, EN/IEC 61326-2-3 |
| Температура навколишнього повітря для роботи | -20…80 °C |
| Температура навколишнього повітря для зберігання | -40…80 °C |
| Ступінь захисту IP | IP65 відповідно до EN/IEC 60529, IP67 відповідно до EN/IEC 60529 |
| Стійкість до вібрації | 20 gn (f= 10…2000 Hz) відповідно до EN/IEC 60068-2-6 |
| Ударостійкість | 50 gn відповідно до EN/IEC 60068-2-27 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 6.5 cm |
| Пакет 1 Ширина | 7.5 cm |
| Пакет 1 Довж | 12.7 cm |
| Пакет 1 Вага | 181.0 g |
| Регламент REACh | Декларація REACh |
| REACh вільний від SVHC | Так |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
