| Асортимент продукції | Telemecanique Світлові штори безпеки XUSL |
| Тип продукту або компонента | Модуль безпеки |

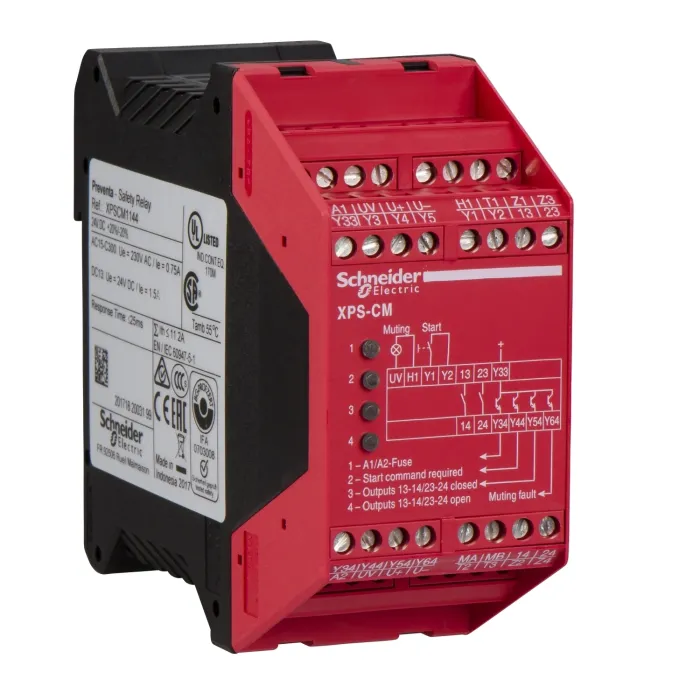

| Назва модуля безпеки | XPSCM |
| Застосування модуля безпеки | Для моніторингу однопроменевого фотоелектричного датчика |
| Функція модуля | Built-in muting |
| Рівень безпеки | Може досягати категорії 2 за допомогою відповідної системи керування та правильно підключеної мережі відповідно до EN/ISO 13849-1, Може досягати SILCL 1 за допомогою відповідної системи керування та правильно підключеної мережі відповідно до EN/IEC 62061, Може досягати PL = c із відповідною системою керування і правильно підключені відповідно до EN/ISO 13849-1 |
| Дані про надійність безпеки | MTTFd = 16,6 років відповідно до EN/ISO 13849-1, DC = 95,5 % відповідно до EN/ISO 13849-1, PFH = 3,12E-7 1/год відповідно до EN/IEC 61508, PFHd = 3,12E-7 1/ h відповідно до EN/IEC 62061 |
| Кількість входів | 2 (термінали MA, MB) для функції приглушення, 4 (термінали Z1, Z2, Z3, Z4) для датчика |
| Вхідна напруга | 24 В постійного струму для датчика, 24 В постійного струму (клеми U+, U-) для функції вимкнення звуку |
| Вхідна сумісність | Кінцевий вимикач XC для функції приглушення, XU2M18PP340... для функції приглушення, XU2S18PP340... (інфрачервоний) для датчика, XU9M18PP340... для функції приглушення |
| З'єднання - клеми | Невипадаючі гвинтові затискачі, знімний клемний блок, 1 x 0,2...1 x 2,5 мм², суцільний або гнучкий без наконечника кабелю, Невипадаючі гвинтові затискачі, знімна клемна колодка, 1 x 0,25...1 x 2,5 мм², гнучкий з наконечником кабелю, з панеллю, Невипадаючі гвинтові затискачі, знімна клемна колодка, 1 x 0,25...1 x 2,5 мм², гнучкий з кабелем, без панелі, Невипадаючі гвинтові затискачі, знімна клемна колодка, 2 x 0,2...2 x 1 мм², тверда без наконечника кабелю, невипадаючі гвинтові затискачі, знімний клемний блок, 2 x 0,2...2 x 1,5 мм² гнучкий без кабелю, невипадаючі гвинтові затискачі, знімний клемний блок, 2 x 0,25...2 x 1 мм² гнучкий з кабелем кінець, без рамки, невипадаючі гвинтові затискачі, знімна клемна колодка, 2 x 0,5...2 x 1,5 мм² гнучкий з кабелем, з подвійною рамкою |
| Тип виведення | Реле 2 НО (13-14, 23-24), без напруги |
| Кількість додаткових контурів | 0 |
| [Us] номінальна напруга живлення | 24 В постійного струму - 20...20 % |
| Живлення датчика | U+, U-: 24 V DC |
| Максимальний струм живлення датчиків | 200 mA |
| Вхідний струм | 200 mA for muting function |
| Час синхронізації між входами | 3 с (+/- 20 %) для активації сигналу приглушення MA/MB |
| Максимальна тривалість вимкнення звуку | 60 с (- 10...30 %) |
| Максимальний опір лінії | 10 Ohm for sensor power supply |
| Розривна здатність | 180 VA holding AC-15 C300 relay output, 1800 VA inrush AC-15 C300 relay output |
| Розривна здатність | 20 mA at 24 В for solid state output, 1.5 A at 24 В (DC-13) time constant: 50 ms for relay output |
| Номінал відповідного запобіжника | 4 A gG for relay output відповідно до DIN VDE 0660 part 200, 4 A gG for relay output відповідно до EN/IEC 60947-5-1, 6 A fast blow for relay output відповідно до DIN VDE 0660 part 200, 6 A fast blow for relay output відповідно до EN/IEC 60947-5-1 |
| Мінімальний вихідний струм | 10 mA for relay output |
| Мінімальна вихідна напруга | 17 V for relay output |
| Максимальний час відгуку на відкритий вхід | 25 ms |
| Місцева сигналізація | 1 світлодіод, function electronic internal fuse status, 1 світлодіод, function restarting, 1 світлодіод, function safety outputs closed, 1 світлодіод, function safety outputs open, 1 incandescent lamp, function muting power consumption: 4…6.5 W |
| Вихідний тепловий струм | 5,6 А на реле, 11 А максимум |
| Споживана потужність, Вт | 15 W |
| Тип захисту | Електронний внутрішній запобіжник |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 2) відповідно до DIN VDE 0110 parts 1 and 2, 300 V (ступінь забруднення 2) відповідно до EN/IEC 60947-5-1 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV overvoltage category III відповідно до DIN VDE 0110 parts 1 and 2, 4 kV overvoltage category III відповідно до EN/IEC 60947-5-1 |
| Температура навколишнього повітря для роботи | -10…55 °C |
| Температура навколишнього повітря для зберігання | -25…85 °C |
| Ступінь захисту IP | IP20 (клеми) відповідно до IEC 60529, IP40 (корпус) відповідно до IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 16 cm |
| Пакет 1 Ширина | 6.2 cm |
| Пакет 1 Довж | 11.8 cm |
| Пакет 1 Вага | 411 g |
| Тип одиниці упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 20 |
| Пакет 2 Висота | 30 cm |
| Пакет 2 Ширина | 30 cm |
| Пакет 2 Довж | 40 cm |
| Пакет 2 Вага | 8.918 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Регламент RoHS для Китаю | Китайська декларація RoHS |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| WEEE | Продукт має бути утилізований на ринках Європейського Союзу відповідно до спеціального збору відходів і ніколи не потрапляти у сміттєві баки |
| Без ПВХ | Так |
| Гарантія | 18 місяців |
