| Асортимент продукції | Telemecanique Світлові штори безпеки XUSL |
| Тип продукту або компонента | Світлова завіса безпеки тип 4 |
| Коротка назва пристрою | XUSL4E |
| Тип виведення | 2 виходи безпеки OSSD твердотільний PNP (дугогасіння) |
| Особливе застосування продукту | Для захисту пальців |
| Мінімальний діаметр об'єкта для виявлення | 14 mm |
| [Sn] номінальна відстань зондування | 1…6 m by cabling, 0…3 m by cabling |
| Захищена по висоті | 1810 mm |
| Кількість балок | 180 |
| Тип старту | Автоматична, ручна |
| Тип управління | Підбирається по проводці |
| Система виявлення | Передавально-приймальна система |
| Час реакції | 23,5 мс |
| Склад комплекту | регульований монтажний кронштейн(и), 1 приймач(и), 1 передавач(и), 1 посібник користувача з сертифікатом відповідності на CD-ROM |
| [EAA] ефективний кут апертури | 2.5 ° at 3 m |
| Емісія | ІЧ світлодіод 950 nm |
| [Us] номінальна напруга живлення | 24 В постійного струму +/- 20 % |
| Supply | Джерело живлення відповідно до IEC 61496-1, Джерело живлення відповідно до IEC 60204-1 |
| [Ie] номінальний робочий струм | 2 A |
| Поточне споживання | Передавач 42 мА без навантаження, приймач 83 мА без навантаження, передавач 42 мА, приймач 900 мА з максимальним навантаженням |
| Обмеження вихідного струму | 0.4 A для захисних виходів OSSD |
| Вихідна напруга | 24 В |
| Тип вихідної схеми | DC |
| Максимальне падіння напруги | <0.5 V |
| Місцева сигналізація | 1 багатоколірний світлодіодний передавач, 2 двоколірних світлодіодних приймача |

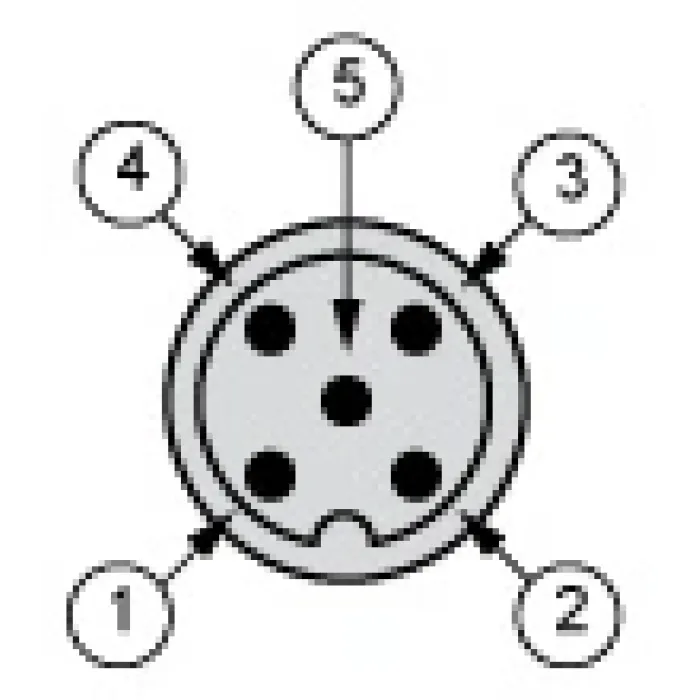

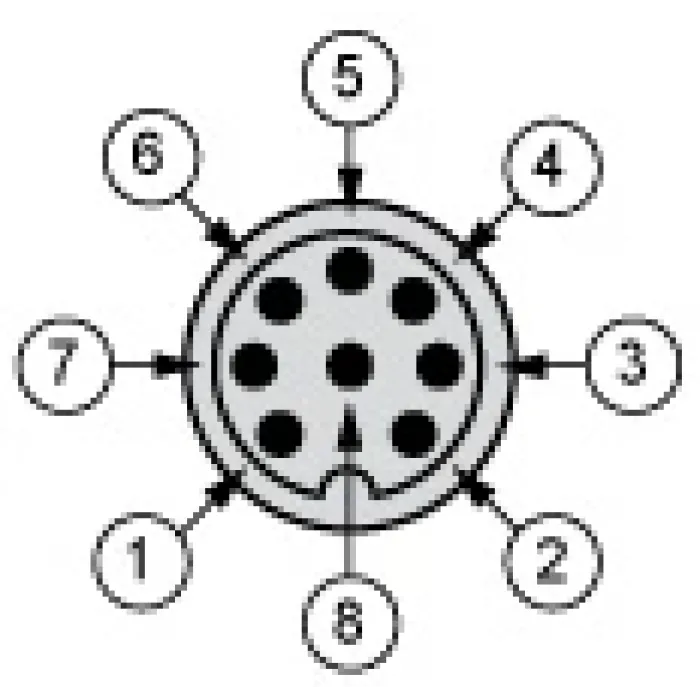

| Електричне підключення | 1 штекерний роз’єм M12 5-контактний передавач, 1 штекерний роз’єм M12 8-контактний приймач |
| Функція доступна | Тест, відключення через зовнішній модуль безпеки XPSLCMUT1160, світлодіодний дисплей режимів роботи та несправностей |
| Маркування | CE |
| Матеріал | Алюміній: корпус, полікарбонат: передня панель, поліпропілен: торцеві кришки |
| Колір корпусу | Червоний RAL 3000 |

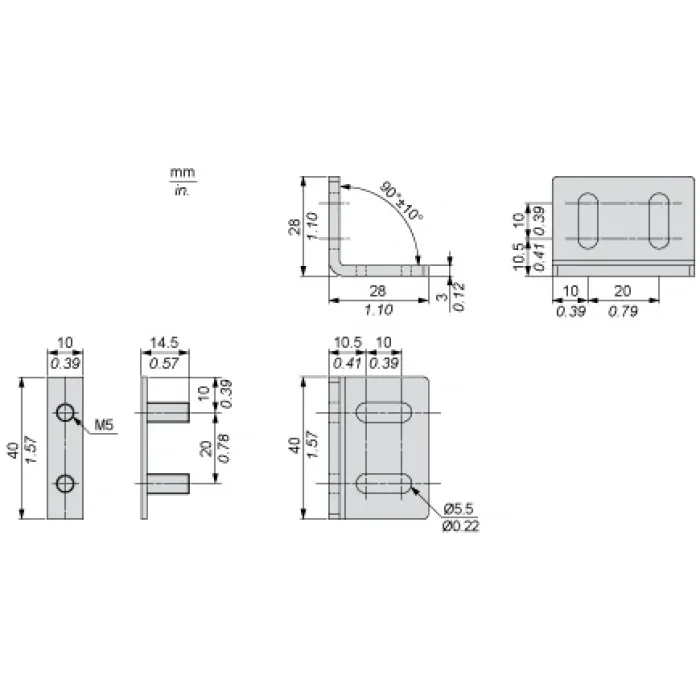

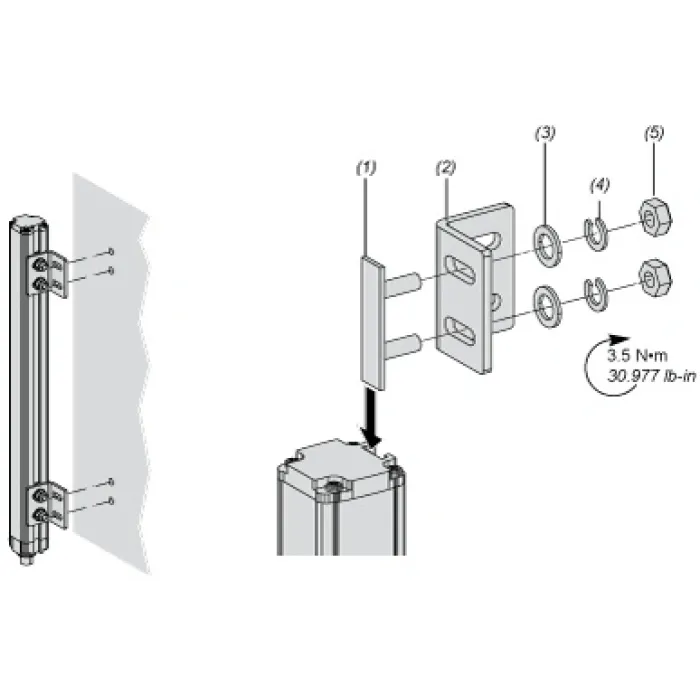

| Режим фіксації | Шляхом кріплення кронштейнів |
| Вага нетто | 3.3 kg |
| Тип пропозиції | Стандартна відстань |
| Директиви | 98/37/EEC - машини, 89/655/EEC - робоче обладнання, 89/336/EEC - електромагнітна сумісність |
| Сертифікати продукції | cУЛus, TÜV, CE |
| Рівень безпеки | Тип 4 відповідно до IEC 61496-1, SIL 3 відповідно до IEC 61508, SILCL 3 відповідно до IEC 62061, категорія 4 відповідно до ISO 13849-1, PL = e відповідно до ISO 13849-1 |
| Екологічна характеристика | Стійкість до світлових перешкод відповідно до IEC 61496-2 |
| Термін служби | 20 year(s) |
| Дані про надійність безпеки | PFHd = 3,71E-8 1/год відповідно до IEC 61508 |
| Температура навколишнього повітря для роботи | -10…55 °C, -20…55 °C |
| Температура навколишнього повітря для зберігання | -35…70 °C, -25…70 °C |
| Відносна вологість | 0…95 % без condensation |
| Ступінь захисту IP | IP65, IP67 |
| Ударостійкість | 10 gn for 16 ms відповідно до IEC 61496-1 |
| Стійкість до вібрації | 0.35 +/- 0.05 mm (f= 10…55 Hz) відповідно до IEC 61496-1 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 14.5 cm |
| Пакет 1 Ширина | 19.5 cm |
| Пакет 1 Довж | 194.0 cm |
| Пакет 1 Вага | 6.339 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| REACh вільний від SVHC | Так |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
