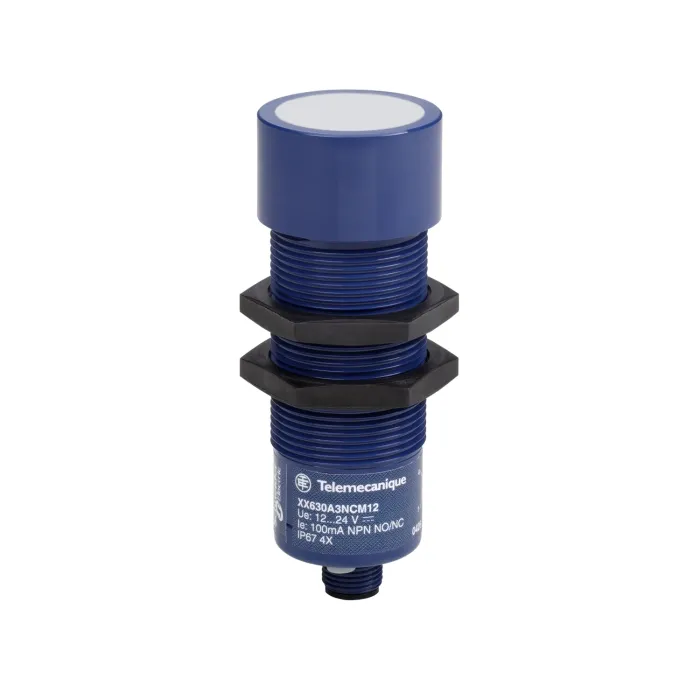

| Асортимент продукції | Ультразвукові датчики Telemecanique XX |
| Тип датчика | Ультразвуковий датчик |
| Назва серії | General purpose |
| Назва датчика | XX9 |
| Конструкція датчика | Циліндричний М30 |
| Система виявлення | дифузний |
| [Sn] номінальна відстань зондування | 1 m adjustable with teach push-button |
| Матеріал | пластик |
| Тип вихідного сигналу | аналоговий |
| Техніка проводки | 4-х провідний |
| Функція аналогового виведення | 0...10 В |
| [Us] номінальна напруга живлення | 15...24 В постійного струму із захистом від зворотної полярності |
| Електричне підключення | Male connector M12 4 pins |
| [Sd] діапазон чутливості | 0.051…0.991 m |

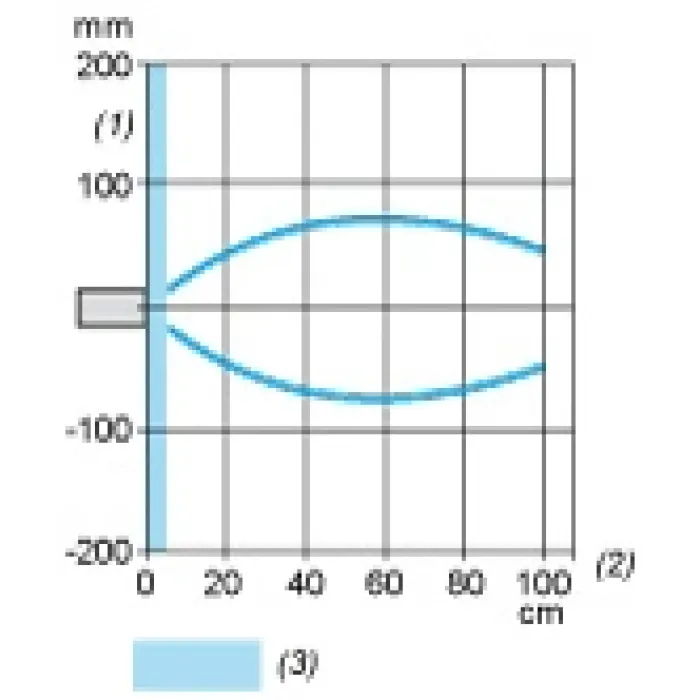

| Кут променя | 10 ° |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Корпус material | УЛTEM |
| Матеріал фасаду | Силікон |
| Тип різьби | M30 x 1.5 |
| Межі напруги живлення | 14…28 V DC |
| Функція доступна | Без режиму синхронізації |
| [Sa] гарантована робоча відстань | 0.051…0.991 m (teach mode) |
| Сліпа зона | 0…51 mm |
| Частота передачі | 200 kHz |
| Повторіть точність | 0.9 % |
| Кут відхилення від 90° об'єкта, що виявляється | -8…8 ° |
| Мінімальний розмір виявленого об'єкта | Діаметр циліндра 1,6 мм at 0.635 m |
| Світлодіод стану | Налаштовуючи assistance/supply on/output state: 1 світлодіод (dual colour), 1 світлодіод (yellow), 1 світлодіод (green) |
| Поточне споживання | 80 мА |
| Максимальна комутаційна здатність | >= 1 kOhm overload and short-circuit protection |
| Налаштовуючи | Вибір нахилу за допомогою кнопки навчання |
| Максимальна затримка спочатку | 720 ms |
| Максимальна затримка відповіді | 250 ms |
| Максимальна затримка відновлення | 25 ms |
| Маркування | CE |

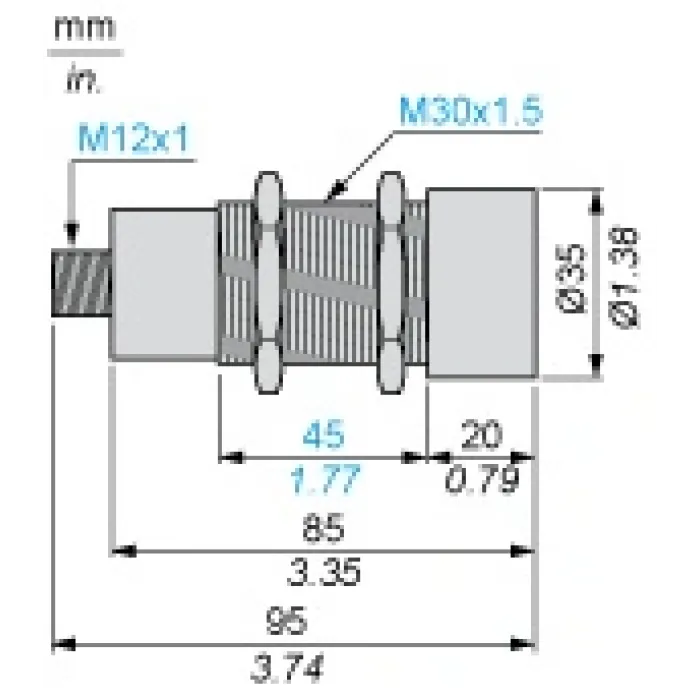

| Довжина різьби | 45 mm |
| Висота | 35 mm |
| Ширина | 35 mm |
| Глибина | 85 mm |
| Вага нетто | 0.095 kg |
| Стандарти | IEC 60947-5-2 |
| Сертифікати продукції | cCSAus, УЛ |
| Температура навколишнього повітря для роботи | 0…50 °C |
| Температура навколишнього повітря для зберігання | -40…80 °C |
| Стійкість до вібрації | +/-1 mm відповідно до IEC 60068-2-6 (f = 10…55 Hz) |
| Ударостійкість | 30 gn in all 3 axes for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 8 kV level 4 відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 1 kV level 3 відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 4 cm |
| Пакет 1 Ширина | 9.5 cm |
| Пакет 1 Довж | 13.1 cm |
| Пакет 1 Вага | 122.016 g |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Гарантія | 18 місяців |
