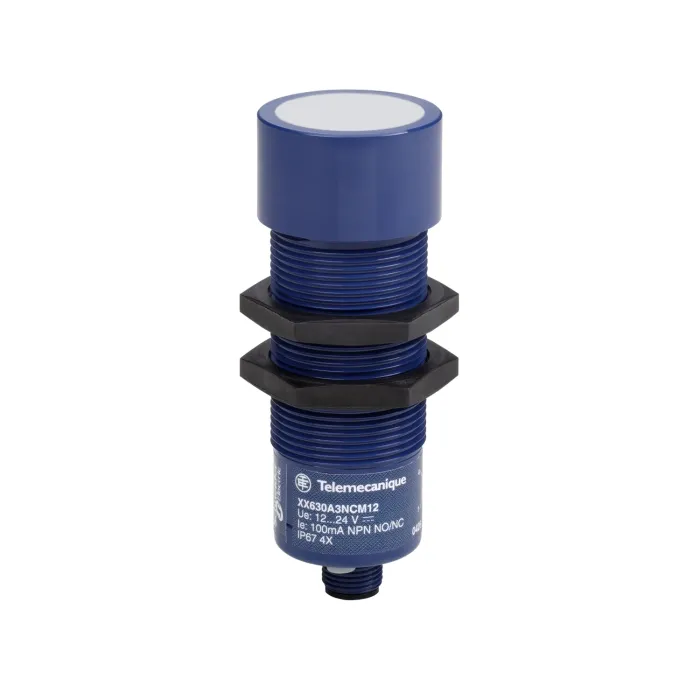

| Асортимент продукції | Ультразвукові датчики Telemecanique XX |
| Тип датчика | Ультразвуковий датчик |
| Назва датчика | XX9 |
| Матеріал | PBT (полібутилентерефталат) |
| Конструкція датчика | Ø 30 мм |
| Особливе застосування продукту | Аналоговий вихід |
| Тип вихідного сигналу | аналоговий |
| Техніка проводки | 4-х провідний |
| [Us] номінальна напруга живлення | 15...24 В постійного струму із захистом від зворотної полярності |
| Електричне підключення | 1 штекер M12 4 pins |
| [Sd] діапазон чутливості | 0.12…2 m |
| Кут променя | 10 ° |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Корпус material | УЛTEM |
| Матеріал фасаду | Силікон |
| Різьба ISO | M30 x 1.5 |
| Межі напруги живлення | 10…28 V DC |
| Діапазон аналогового виходу | 4...20 мА |
| [Sn] номінальна відстань зондування | 2 m |
| Тип сенсорного вікна | Регульована |
| [Sa] гарантована робоча відстань | 0.12…2 m (teach mode) |
| Максимальний диференціальний хід | 2.5 mm |
| Сліпа зона | 51 mm |
| Частота передачі | 200 kHz |
| Повторіть точність | 0.9 % |
| Кут відхилення від 90° об'єкта, що виявляється | -10…10 ° |
| Мінімальний розмір виявленого об'єкта | Діаметр циліндра 1,6 мм - відстань сприйняття до 635 мм |
| Світлодіод стану | Output state: 2 LEDs (green/red (flashing)), Налаштовуючи assistance: 2 LEDs (green/red (flashing)), Distance indication: 2 LEDs (yellow) |
| Поточне споживання | 100 mA |
| Максимальний струм комутації | 100 mA with overload and short-circuit protection |
| Максимальна комутаційна здатність | 10...500 Ohm with overload and short-circuit protection |
| Максимальна затримка спочатку | 1200 ms |
| Максимальна затримка відповіді | 35 ms |
| Максимальна затримка відновлення | 1000 ms |
| Маркування | CE |
| Висота | 30 mm |
| Ширина | 30 mm |
| Глибина | 30 mm |
| Довжина | 96 mm |
| Загальна висота CAD | 95.99 mm |
| Загальна ширина CAD | 34.17 mm |
| Загальна глибина CAD | 34.17 mm |
| Вага нетто | 0.09 kg |
| Стандарти | IEC 60947-5-2 |
| Сертифікати продукції | УЛ |
| Ступінь захисту NEMA | NEMA 4X (тільки для використання в приміщенні) |
| Температура навколишнього повітря для роботи | 0…50 °C |
| Температура навколишнього повітря для зберігання | -40…80 °C |
| Стійкість до вібрації | +/-1 mm відповідно до IEC 60068-2-6 (f = 10…55 Hz) |
| Ударостійкість | 30 gn in all 3 axes for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 8 kV level 4 відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 1 kV level 3 відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| Гарантія | 18 місяців |
