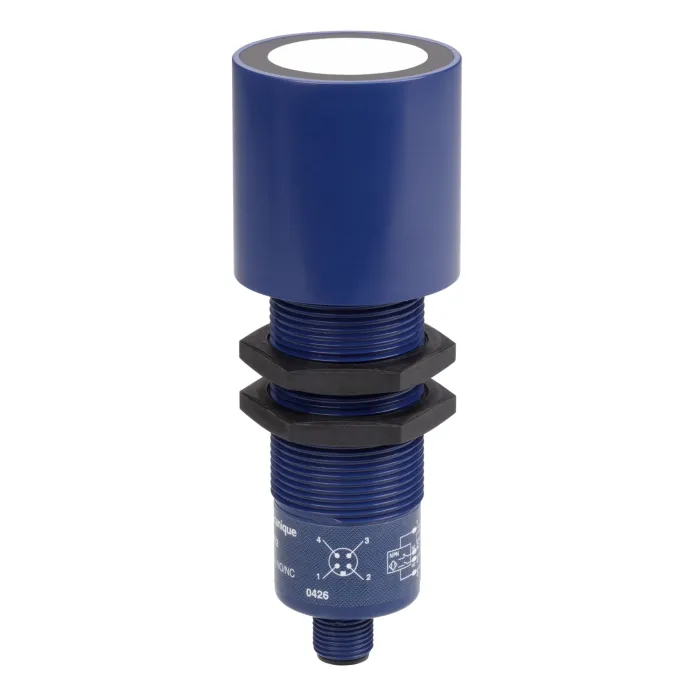

| Асортимент продукції | Ультразвукові датчики Telemecanique XX |
| Тип датчика | Ультразвуковий датчик |
| Назва серії | General purpose |
| Назва датчика | XX9 |
| Конструкція датчика | Циліндричний М30 |
| Система виявлення | дифузний |
| [Sn] номінальна відстань зондування | 1 m adjustable with remote teach push-button |
| Матеріал | пластик |
| Тип вихідного сигналу | аналоговий |
| Техніка проводки | 4-х провідний |
| Функція аналогового виведення | 4...20 мА |
| [Us] номінальна напруга живлення | 15...24 В постійного струму із захистом від зворотної полярності |
| Електричне підключення | Male connector M12 4 pins |
| [Sd] діапазон чутливості | 0.1…1 m |
| Кут променя | 7 ° |
| Ступінь захисту IP | IP67 відповідно до IEC 60529 |
| Корпус material | Валокс |
| Матеріал фасаду | Епоксидна смола |
| Тип різьби | M30 x 1.5 |
| Межі напруги живлення | 10…28 V DC |
| [Sa] гарантована робоча відстань | 0.1…1 m (teach mode) |
| Сліпа зона | 0…100 mm |
| Частота передачі | 180 kHz |
| Повторіть точність | 0.9 % |
| Кут відхилення від 90° об'єкта, що виявляється | -5…5 ° |
| Мінімальний розмір виявленого об'єкта | Cylinder diameter 50.8 mm at 1 m |
| Світлодіод стану | Налаштовуючи assistance: 1 світлодіод (dual colour), Живлення ввімкнено: 1 світлодіод (зелений), стан виходу: 1 світлодіод (жовтий) |
| Поточне споживання | 60 мА |
| Максимальна комутаційна здатність | 350 Ohm overload and short-circuit protection |
| Налаштовуючи | Вибір нахилу за допомогою кнопки навчання |
| Максимальна затримка спочатку | 1200 ms |
| Максимальна затримка відповіді | 250 ms |
| Максимальна затримка відновлення | 250 ms |
| Маркування | CE |
| Довжина різьби | 37 mm |
| Висота | 96 mm |
| Ширина | 30 mm |
| Вага нетто | 0.09 kg |
| Стандарти | IEC 60947-5-2 |
| Сертифікати продукції | cCSAus, УЛ |
| Температура навколишнього повітря для роботи | 0…70 °C |
| Температура навколишнього повітря для зберігання | -40…80 °C |
| Стійкість до вібрації | +/-1 mm відповідно до IEC 60068-2-6 (f = 10…55 Hz) |
| Ударостійкість | 30 gn in all 3 axes for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 8 kV level 4 відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 1 kV level 3 відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 8.412 cm |
| Пакет 1 Ширина | 8.412 cm |
| Пакет 1 Довж | 8.412 cm |
| Пакет 1 Вага | 31.752 g |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
