| Асортимент продукції | Ультразвукові датчики Telemecanique XX |
| Тип датчика | Ультразвуковий датчик |
| Назва серії | General purpose |
| Назва датчика | XXS |
| Конструкція датчика | Циліндричний М30 |
| Система виявлення | дифузний |

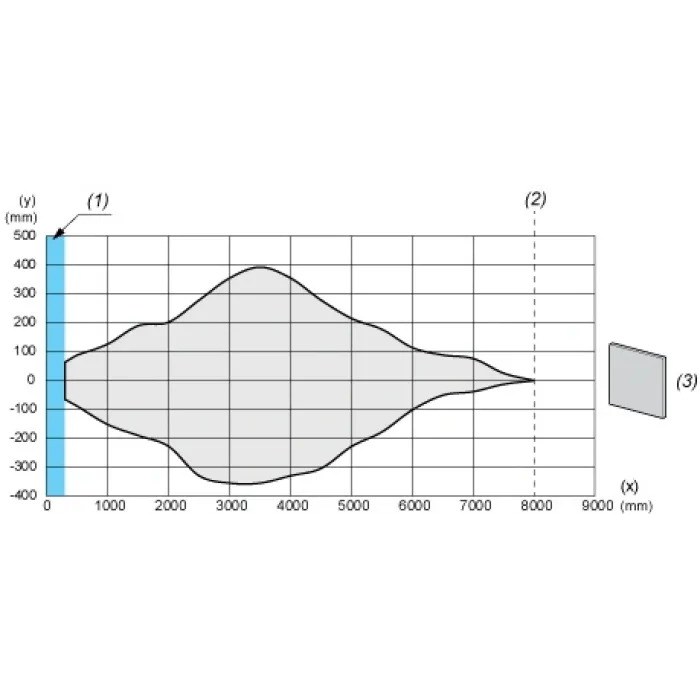

| [Sn] номінальна відстань зондування | 8 m adjustable with teach push-button, 8 m software with kit |
| Матеріал | пластик |
| Тип вихідного сигналу | Аналоговий + дискретний |
| Функція дискретного виведення | 1 НІ або 1 НК програмований |
| Техніка проводки | 5-провідний |
| Дискретний тип виводу | PNP |
| Функція аналогового виведення | 0...10 В |
| [Us] номінальна напруга живлення | 24 В постійного струму із захистом від зворотної полярності |
| Електричне підключення | Male connector M12 5 pins |
| [Sd] діапазон чутливості | 0.290…8 m |
| Ступінь захисту IP | IP65 відповідно до IEC 60529, IP67 |
| Корпус material | PBT |
| Матеріал фасаду | Епоксидна смола, гума, смола |
| Тип різьби | M30 x 1.5 |
| Межі напруги живлення | 14…30 V DC |
| Функція доступна | З режимом синхронізації, налаштовується програмним забезпеченням |
| [Sa] гарантована робоча відстань | 0.290…8 m (teach mode) |
| Сліпа зона | 290 mm |
| Частота передачі | 75 kHz |
| Повторіть точність | 0.1 % |
| Кут відхилення від 90° об'єкта, що виявляється | -4…12 ° |

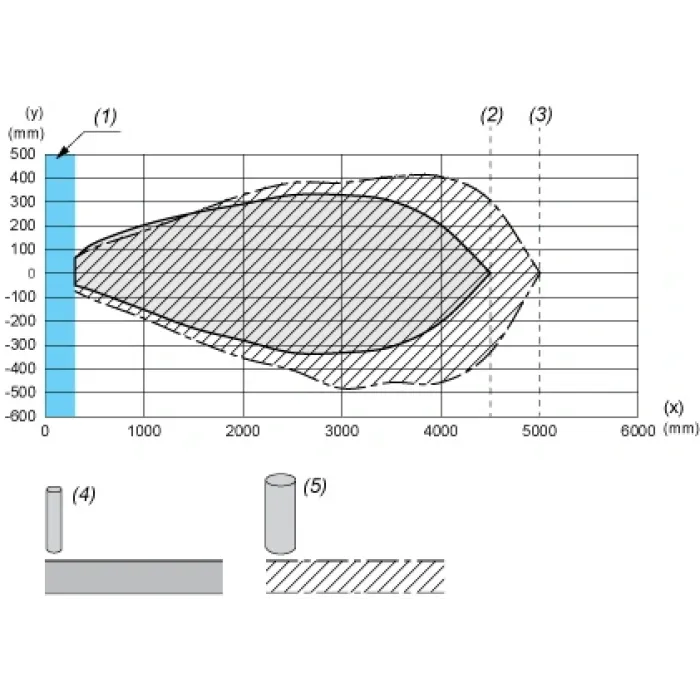

| Мінімальний розмір виявленого об'єкта | Cylinder diameter 12 mm at 1.8 m |
| Світлодіод стану | Вихідний стан: 1 світлодіод (зелений/жовтий), вихідний стан: 1 світлодіод (багатоколірний), Ехо-стан: 1 світлодіод (зелений) |
| Поточне споживання | 50 мА |
| Максимальний струм комутації | 100 mA with overload and short-circuit protection |
| Максимальна комутаційна здатність | >= 1 kOhm overload and short-circuit protection |
| Максимальне падіння напруги | 2 V |
| Частота перемикання | <= 2 Hz |
| Налаштовуючи | Режим навчання, програмне забезпечення конфігуратора |
| Максимальна затримка спочатку | 600 ms |
| Максимальна затримка відновлення | 500 ms |
| Маркування | CE, CУЛus |

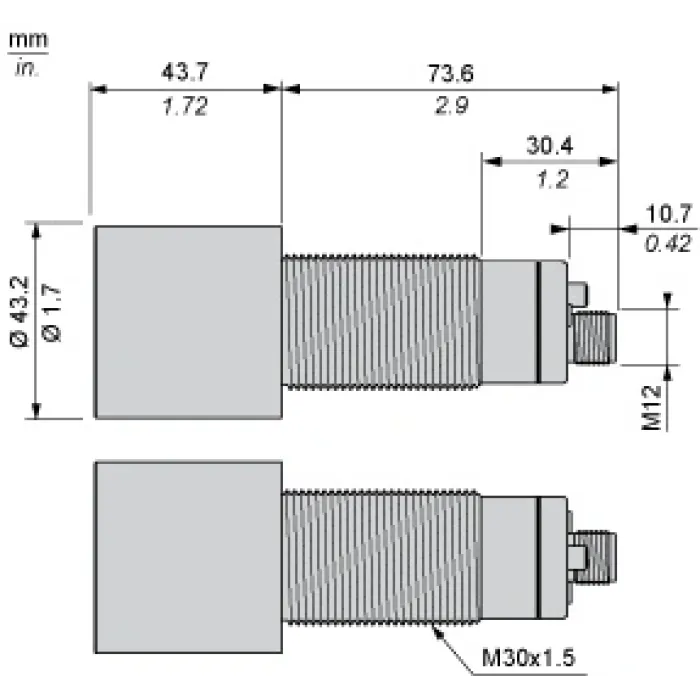

| Довжина різьби | 43.2 mm |
| Висота | 30 mm |
| Ширина | 43.2 mm |
| Глибина | 116.3 mm |
| Вага нетто | 0.14 kg |
| Стандарти | EN/IEC 60947-5-2, CSA C22.2 No 14, UL 508 |
| Сертифікати продукції | cУЛus, E2, Ecolab |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…85 °C |
| Стійкість до вібрації | +/-1 mm відповідно до IEC 60068-2-6 (f = 10…55 Hz) |
| Ударостійкість | 30 gn in all 3 axes for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до електростатичного розряду | 8 kV відповідно до IEC 61000-4-2 |
| Стійкість до електромагнітних полів | 10 V/m level 3 відповідно до IEC 61000-4-3 |
| Стійкість до швидких перехідних процесів | 2 kV відповідно до IEC 61000-4-4 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 7.11 cm |
| Пакет 1 Ширина | 9.91 cm |
| Пакет 1 Довж | 13.46 cm |
| Пакет 1 Вага | 0.19 kg |
| Директива ЄС RoHS | Не застосовується, поза юридичною сферою ЄС RoHS |
| WEEE | Продукт має бути утилізований на ринках Європейського Союзу відповідно до спеціального збору відходів і ніколи не потрапляти у сміттєві баки |
| Гарантія | 18 місяців |
