| Асортимент продукції | Перемикачі для аварійної зупинки Telemecanique XY2C |

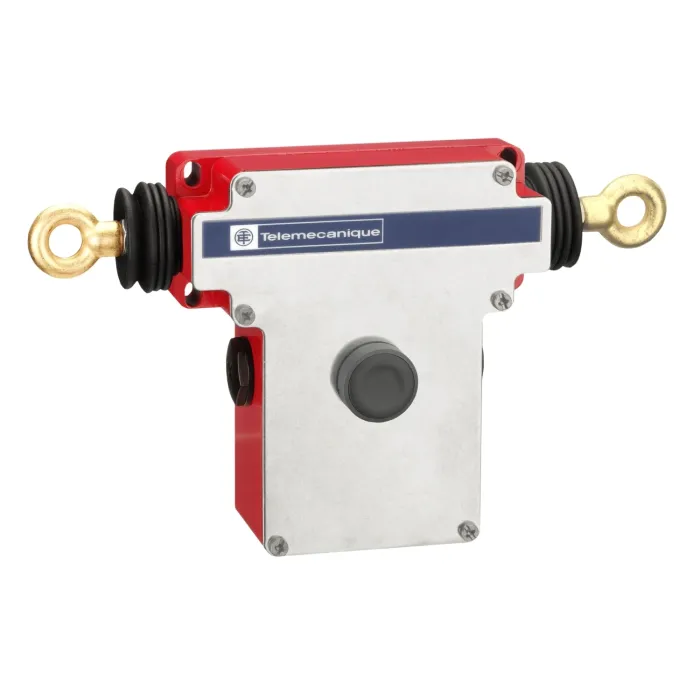

| Тип продукту або компонента | Подвійний перемикач троса аварійної зупинки |
| Коротка назва пристрою | XY2CED |
| Колір корпусу | Червоний RAL 3000 |
| Категорія перенапруги | Клас I відповідно до EN/IEC 61140 |
| Місцева сигналізація | Без індикаторної лампи |
| Кількість кабелів | 2 |
| Максимальна довжина кабелю тригера | 2 x 50 m |
| Матеріал сильфона | Нітрил |
| Матеріал корпусу | Замак |
| Матеріал покриття | Нержавіюча сталь |
| Скинути | За допомогою кнопки змиву |
| Тип і склад контактів | 2 x (1 НК + 1 НІ) |
| Контактна операція | Повільна перерва |
| Точка кріплення тригерного кабелю | права та лева сторони |
| З'єднання - клеми | Гвинтовий затискач, 1 x 0,5...2 x 1,5 мм² |
| Момент затягування | 0.8…1.2 N.m |
| Номер кабельного входу | 3 звичайних отвору для кабельного вводу Pg 13,5 або ISO M20 |
| Рівень безпеки | Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до EN/IEC 61508 |
| Дані про надійність безпеки | B10d = 300000 відповідно до значення IEC 60947-5-5, наданого для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Маркування | CE |
| Механічна міцність | 60000 cycles |
| Відстань між кабельними опорами | 3…5 m |

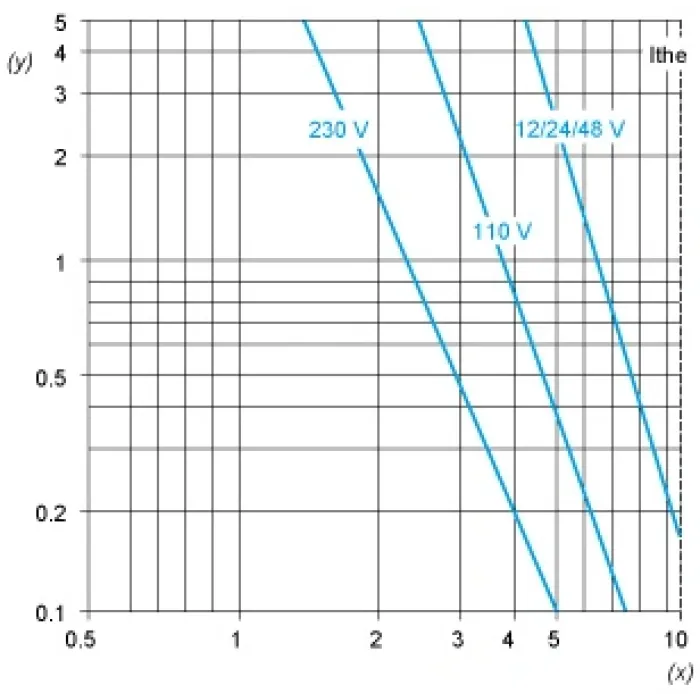

| [Ie] номінальний робочий струм | 3 A at 240 В, AC-15, A300 відповідно до EN/IEC 60947-5-1 appendix A, 0.27 A at 250 V, DC-13, Q300 відповідно до EN/IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 500 V (ступінь забруднення 3) відповідно до EN/IEC 60947-1, 300 V відповідно до UL 508, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до EN/IEC 60947-1 |
| Позитивне відкриття | Відповідає EN/IEC 60947-5-1 |
| Максимальний опір на клемах | 25 MOhm відповідно до EN/IEC 60255-7 category 3 |
| Захист від короткого замикання | 10 A cartridge fuse type gG відповідно до EN/IEC 60269 |
| Опис клем ISO №1 | (13-14)НВ, (21-22)НЗ |
| Вага нетто | 1.9 kg |
| Код сумісності | XY2CED |
| Стандарти | Work equipment directive 2009/104/EC, Machinery directive 2006/42/EC, EN/IEC 60204-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/ISO 13850, EN/IEC 60947-5-5, UL 508 |
| Сертифікати продукції | Пристрої аварійної зупинки категорії NISD, CSA, CCC, EAC |
| Захисна обробка | TC |
| Температура навколишнього повітря для роботи | -25…70 °C |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Стійкість до вібрації | 10 gn (f= 10…300 Hz) відповідно до EN/IEC 60068-2-6 |
| Ударостійкість | 50 gn 11 мс відповідно до EN/IEC 60068-2-27 |
| Ступінь захисту IP | IP66 відповідно до IEC 60529 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 11.0 cm |
| Пакет 1 Ширина | 15.9 cm |
| Пакет 1 Довж | 30.9 cm |
| Пакет 1 Вага | 1.943 kg |
| Тип одиниці упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 4 |
| Пакет 2 Висота | 30.0 cm |
| Пакет 2 Ширина | 30.0 cm |
| Пакет 2 Довж | 40.0 cm |
| Пакет 2 Вага | 8.296 kg |
| Директива ЄС RoHS | Досліджуваний |
