| Тип продукту або компонента | Програмований приймач |
| Застосування пристрою | Інтерфейс до ПЛК |
| Сумісність продукту | Радіопередавач XZBWE |
| Функція модуля | Приймач unit for remote sensor |
| Максимальна кількість трансиверів | ZigBee: <2 |
| Номінальний вихідний струм | 0.8 A at 24 В постійного струму |
| Тип виведення | Транзистор PNP |
| Вихідні контакти | 4 PNP |
| Діапазон часу затримки | 0.5 s (tolerance: - 15...15 %) |
| Час початку | <= 400 ms |
| Максимальний струм комутації | 200 mA DC |
| Мінімальний струм комутації | 10 mA |
| [Us] номінальна напруга живлення | 24 В постійного струму - 15...20 % |
| Максимальне падіння напруги | <2 V (nominal output current: 200 mA) |
| Протокол порту зв'язку | Zigbee green power at 2.4 GHz |
| Максимальна відстань зондування | 100 m in free field, 25 m in a металевий корпус |
| Час реакції | < 30 мс після зміни датчика |
| Кількість каналів | 2 на приймач |
| Категорія використання | DC-13 відповідно до EN/IEC 60947-5-1 |
| Максимальна споживана потужність у Вт | 26 W DC |
| Розривна здатність | 4.8 W (per output) |
| Захист від короткого замикання | 1 A fuse type fast blow |
| Робоча позиція | Будь-яка позиція без зниження рейтингу |
| Електричне підключення | 1 conductor cable 0.14…2.5 mm² AWG 26...AWG 14 solid без cable end відповідно до IEC 60947-1, 2 conductors cable 0.14…1.5 mm² AWG 26...AWG 16 solid без cable end відповідно до IEC 60947-1, 1 conductor cable 0.14…4 mm² AWG 26...AWG 12 flexible with cable end відповідно до IEC 60947-1, 2 conductors cable 0.14…1.5 mm² AWG 26...AWG 16 flexible with cable end відповідно до IEC 60947-1 |
| Момент затягування | 0.5…1 N.m відповідно до EN/IEC 60947-1 |
| Housing material | Самозатухаючий пластик |
| Світлодіод стану | 1 світлодіод зелений для ввімкнення живлення, 1 світлодіод зелений і жовтий для прийому сигналу, 4 світлодіоди зелені для активного виходу |

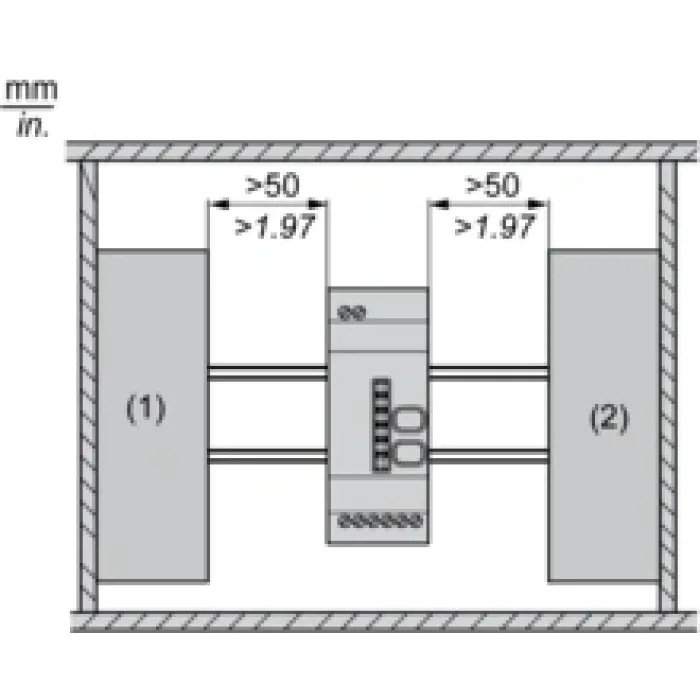

| Монтажна опора | 35 мм симетрична DIN-рейка відповідно до EN/IEC 60715, монтажна пластина |
| Номінальна короткочасна напруга промислової частоти | 1 кВ 50 Гц відповідно до EN/IEC 60947-5-1 |
| [Uimp] номінальна імпульсна витримувана напруга | 0.8 kV |
| Ширина | 36 mm |
| Висота | 108 mm |
| Глибина | 75 mm |
| Вага нетто | 0.13 kg |
| Маркування | CE |
| Стійкість до перенапруги | 0.5 kV differential mode відповідно до IEC 61000-4-5, 1 kV common mode відповідно до IEC 61000-4-5 |
| Стандарти | EN/IEC 60947-5-1, EN/IEC 60947-1 |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Відносна вологість | 90 % at -20…55 °C, без condensation відповідно до ETSI EN 300 328 |
| Стійкість до вібрації | +/- 7.5 mm (f= 5…14 Hz) відповідно до IEC 60068-2-6, 2 gn (f= 8…150 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 10 gn (duration = 16 ms) for 6000 shocks відповідно до IEC 60068-2-27 |
| Ступінь захисту IP | IP20 (корпус) відповідно до IEC 60529, IP20 (клеми) відповідно до IEC 60529 |
| Ступінь забруднення | 2 відповідно до IEC 60664-1 |
| Категорія перенапруги | III відповідно до IEC 60664-1 |
| Опір ізоляції | > 500 МОм при 500 В постійного струму відповідно до NF C 20-030 |
| [Ui] номінальна напруга ізоляції | 60 V відповідно до IEC 60664-1 |
| Електромагнітна сумісність | Стійкість до промислових середовищ відповідно до EN/IEC 61000-6-2, Кондуктивне та радіаційне випромінювання клас B відповідно до CISPR 22, Випробування на стійкість до електростатичного розряду 8 кВ у вільному повітрі (в ізоляційних частинах) відповідно до IEC 61000-4-2, Електростатичний випробування на стійкість до розряду 6 кВ при контакті (на металевих частинах) відповідно до IEC 61000-4-2, сприйнятливість до електромагнітних полів 10 В/м, 80 МГц...1 ГГц на 3 м відповідно до IEC 61000-4-3, сприйнятливість до електромагнітних полів 3 В/м, 1,4 МГц…2 ГГц на відстані 3 м відповідно до IEC 61000-4-3, Тест на стійкість до швидких електричних перехідних процесів/вибухів 2 кВ дроти джерела живлення відповідно до IEC 61000-4-4, Кондуктивні радіочастотні перешкоди 10 V відповідно до IEC 61000-4-6, Випромінювання відповідно до ETSI EN 301 489-17, Кондуктивне випромінювання відповідно до ETSI EN 301 489-17, Випромінювання відповідно до ETSI EN 300 328, Випробування на стійкість до швидких електричних перехідних процесів/вибухів 1 кВ Вихідні дроти PNP відповідно до IEC 61000-4-4, випробування на стійкість до ударних хвиль 1,2/50 мкс, диференціальний режим 0,5 кВ відповідно до IEC 61000-4-5, випробування на стійкість до ударних хвиль 1,2/50 мкс, загальний режим 1 кВ відповідно до IEC 61000- 4-5, Стійкість до мікророзривів і падінь напруги 7 мс відповідно до IEC 61000-4-11 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 13.0 cm |
| Пакет 1 Ширина | 9.8 cm |
| Пакет 1 Довж | 4.4 cm |
| Пакет 1 Вага | 128.0 g |
| Тип одиниці упаковки 2 | S02 |
| Кількість одиниць в упаковці 2 | 22 |
| Пакет 2 Висота | 15.0 cm |
| Пакет 2 Ширина | 30.0 cm |
| Пакет 2 Довж | 40.0 cm |
| Пакет 2 Вага | 3.137 kg |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
