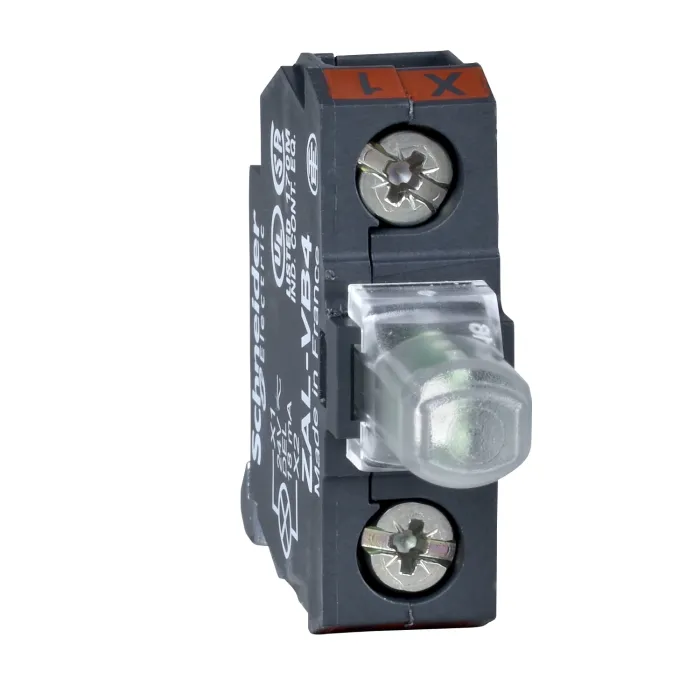

| Асортимент продукції | Гармонія XAL |
| Тип продукту або компонента | Світловий блок |
| Коротка назва пристрою | ZALV |
| Призначення продукту | Для блоків керування та сигналізації XB5 Ø 22 мм |
| Монтаж блоку | Заднє кріплення |
| Продаж неподільною кількістю | 5 |
| Колір джерела світла | Червоний |
| [Us] номінальна напруга живлення | 230...240 В змінного струму |
| Стиль складання | Для складання замовником |
| Вага нетто | 0.015 kg |
| З'єднання - клеми | Гвинтові затискачі, >= 1 x 0,22 мм² без кінця кабелю відповідно до EN/IEC 60947-1 |
| Момент затягування | 0.8…1.2 N.m відповідно до EN 60947-1 |
| Форма головки гвинта | Хрест сумісний з викруткою pozidriv № 1, шліц сумісний з плоскою викруткою Ø 4 мм, шліц сумісний з плоскою викруткою Ø 5,5 мм |
| [Ui] номінальна напруга ізоляції | 250 V (ступінь забруднення 3) відповідно до EN/IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до EN/IEC 60947-1 |
| Тип сигналізації | Стійкий |
| Джерело світла | Вбудований захищений світлодіод |
| Межі напруги живлення | 195…264 V AC |
| Поточне споживання | 14 мА |
| Термін служби | 100000 h at rated voltage and 25 °C |
| Стійкість до перенапруги | 1 kV відповідно до IEC 61000-5-1 |
| Подача світлового блоку | Прямий |
| Основа лампочки | Вбудований світлодіод |
| Код електричного складу | PR1 |
| Захисна обробка | TH |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Температура навколишнього повітря для роботи | -40…70 °C |
| Ступінь захисту IP | IP20 відповідно до IEC 60529 |
| Стандарти | EN/IEC 60947-5-1, JIS C8201-5-1, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1 |
| Сертифікати продукції | У списку УЛ |
| Стійкість до вібрації | 5 gn (f= 12…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість | 50 gn (duration = 11 ms) for half sine wave acceleration відповідно до EN/IEC 60068-2-27 |
| Стійкість до швидких перехідних процесів | 2 kV відповідно до IEC 61000-4-4 |
| Стійкість до електромагнітних полів | 10 V/m відповідно до IEC 61000-4-3 |
| Стійкість до електростатичного розряду | 8 kV in free air (in insulating parts) відповідно до IEC 61000-4-2 |
| Електромагнітне випромінювання | Клас B відповідно до IEC 55011 |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 1.000 cm |
| Пакет 1 Ширина | 3.500 cm |
| Пакет 1 Довж | 4.500 cm |
| Пакет 1 Вага | 10.000 g |
| Тип одиниці упаковки 2 | BB1 |
| Кількість одиниць в упаковці 2 | 5 |
| Пакет 2 Висота | 4.500 cm |
| Пакет 2 Ширина | 5.500 cm |
| Пакет 2 Довж | 5.500 cm |
| Пакет 2 Вага | 59.000 g |
| Тип одиниці упаковки 3 | S02 |
| Кількість одиниць в упаковці 3 | 400 |
| Пакет 3 Висота | 15.000 cm |
| Пакет 3 Шир | 30.000 cm |
| Пакет 3 Довж | 40.000 cm |
| Пакет 3 Вага | 4.973 kg |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без токсичних важких металів | Так |
| Без ртуті | Так |
| Регламент RoHS для Китаю | Китайська декларація RoHS |
| Інформація про звільнення від RoHS | Так |
| WEEE | Продукт має бути утилізований на ринках Європейського Союзу відповідно до спеціального збору відходів і ніколи не потрапляти у сміттєві баки |
| Гарантія | 18 місяців |
