| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |

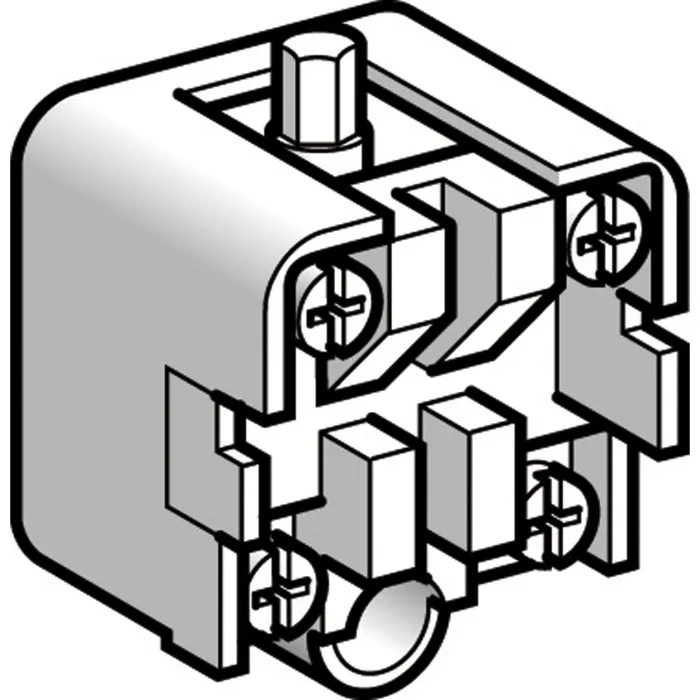

| Тип продукту або компонента | Корпус кінцевого вимикача |
| Коротка назва пристрою | ZC2J |
| Статура | Вставний корпус |
| Сумісність продукту | XC2R |
| Матеріал корпусу | метал |
| Кабельний ввід | 1 вхід для кабельного вводу Стор. 13.5 |
| Кількість полюсів | 2 |
| Тип і склад контактів | 2 C/O |
| Контактна операція | Миттєве дію |
| Кількість кроків | 2 3 позиції, 2 послідовні |
| Матеріал контактів | Посріблені контакти |
| Локальний дисплей | без |
| Електричне підключення | Гвинтові клеми, затискна здатність: 1 x 0,75...2 x 1,5 мм² |
| Позитивне відкриття | без |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| [Ie] номінальний робочий струм | 3 A at 240 В, AC-15, A300 відповідно до EN/IEC 60947-5-1 appendix A, 0.27 A at 250 V, DC-13, Q300 відповідно до EN/IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм | 10 A |
| [Ui] номінальна напруга ізоляції | 500 V відповідно до IEC 60947-1 для контактного блоку, 300 V відповідно до CSA C22.2 No 14 для контактного блоку |
| Максимальний опір на клемах | 0.25 mOhm |
| [Uimp] номінальна імпульсна витримувана напруга | 6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 10 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13 120 В, 4 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 24 В, 10 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 48 В, 7 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Тип електричного кола | Світловий модуль індикатора 2 LED DC, 24 В (20...30 V) service life: 100000 h with reverse polarity protection |
| Ширина | 43 mm |
| Висота | 84 mm |
| Глибина | 36 mm |
| Вага нетто | 0.32 kg |
| Опис клем ISO №1 | (21-22)NC, (13-14)НВ |
| Ступінь захисту IP | IP66 |
| Ступінь захисту IK | IK07 |
| Температура навколишнього повітря для роботи | -25…70 °C для стандартного середовища |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Екологічна характеристика | Стандартне середовище |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
