| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |

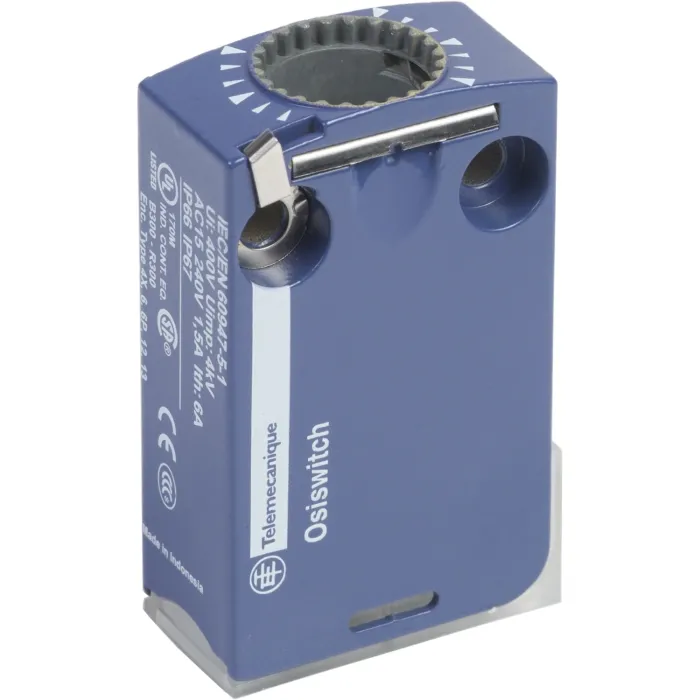

| Тип продукту або компонента | Корпус кінцевого вимикача |
| Коротка назва пристрою | ZCMD |
| Дизайн | Мініатюрний |
| Статура | Вставний корпус |
| Асоційований керівник | ZCE06, ZCE66, ZCE02, ZCE09, ZCEF0, ZCE62, ZCEH0, ZCE01, ZCE13, ZCE29, ZCEF2, ZCE14, ZCE28, ZCE11, ZCE63, ZCE27, ZCE67, ZCE21, ZCE08, ZCEG1, ZCE05, ZCE10, ZCE07, ZCE24, ZCE6 5, ZCE64, ZCEH2 |
| Матеріал корпусу | Замак |
| Кількість полюсів | 2 |
| Тип і склад контактів | 2 NC |
| Контактна операція | Миттєве дію |
| Сумісність продукту | XCMD |
| Пов'язаний компонент підключення | ZCMC29L5, ZCMC29L3, ZCMC29L7, ZCMC29L10, ZCMC29L2, ZCMC29L1 |
| Електричне підключення | Підключається без попереднього кабельного підключення |
| Форма ізоляції контактів | Zb |
| Матеріал контактів | Посріблені контакти |
| Позитивне відкриття | с |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| Позначення контактного коду | B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 3) відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-5-1, 300 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13 120 В, 1 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 24 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 48 В, 2 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Ширина | 30 mm |
| Висота | 50 mm |
| Глибина | 16 mm |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 1.6 cm |
| Пакет 1 Ширина | 5.2 cm |
| Пакет 1 Довж | 3.1 cm |
| Пакет 1 Вага | 58.0 g |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
