| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |

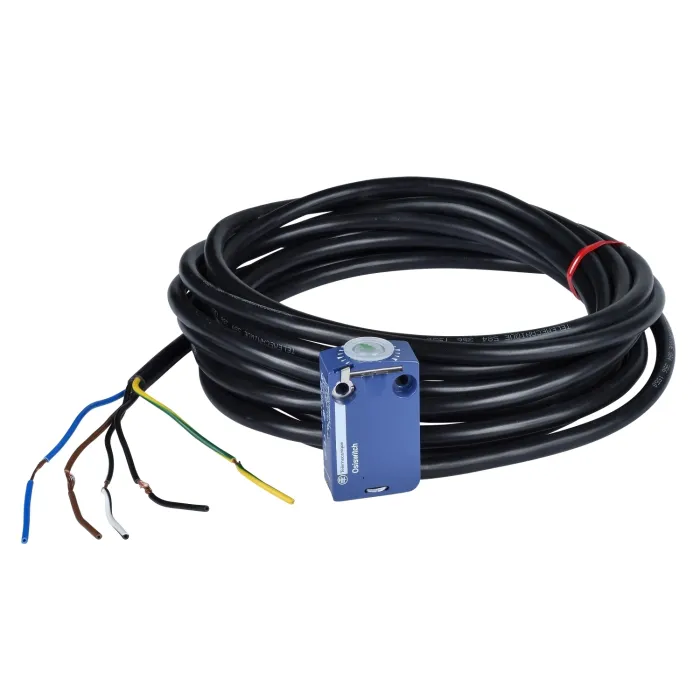

| Тип продукту або компонента | Корпус кінцевого вимикача |
| Коротка назва пристрою | ZCMD |
| Дизайн | Мініатюрний |
| Статура | Виправлено |
| Асоційований керівник | ZCE62, ZCEF0, ZCE10, ZCE06, ZCE66, ZCE14, ZCE27, ZCE63, ZCE11, ZCE28, ZCEG1, ZCE24, ZCE07, ZCE08, ZCE01, ZCE29, ZCE21, ZCE67, ZCEF2, ZCE64, ZCE65, ZCE13, ZCE09, ZCE02 |
| Матеріал корпусу | Замак |
| Кількість полюсів | 3 |
| Тип і склад контактів | 2 NC + 1 НІ |
| Контактна операція | Повільний розрив, розрив перед тим, як зробити |
| Сумісність продукту | XCMD |
| Електричне підключення | Знімний кабель |
| Довжина кабелю | 1 m |
| Склад кабелю | 7 x 0.5 mm² |
| Матеріал ізоляції проводів | PvR |
| Форма ізоляції контактів | Zb |
| Матеріал контактів | Посріблені контакти |
| Позитивне відкриття | с |
| Мінімальна швидкість спрацьовування | 6 m/min |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 3) відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-5-1, 300 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13 120 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 24 В, 4 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 48 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Ширина | 30 mm |
| Висота | 50 mm |
| Глибина | 16 mm |
| Вага нетто | 0.065 kg |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 1.8 cm |
| Пакет 1 Ширина | 18 cm |
| Пакет 1 Довж | 15 cm |
| Пакет 1 Вага | 161 g |
| Тип одиниці упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 70 |
| Пакет 2 Висота | 30 cm |
| Пакет 2 Ширина | 30 cm |
| Пакет 2 Довж | 40 cm |
| Пакет 2 Вага | 11.912 kg |
| Тип одиниці упаковки 3 | P06 |
| Кількість одиниць в упаковці 3 | 560 |
| Пакет 3 Висота | 75 cm |
| Пакет 3 Шир | 60 cm |
| Пакет 3 Довж | 80 cm |
| Пакет 3 Вага | 94.08 kg |
| Статус стійкої пропозиції | Продукт Green Premium |
| Регламент REACh | Декларація REACh |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
