| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |

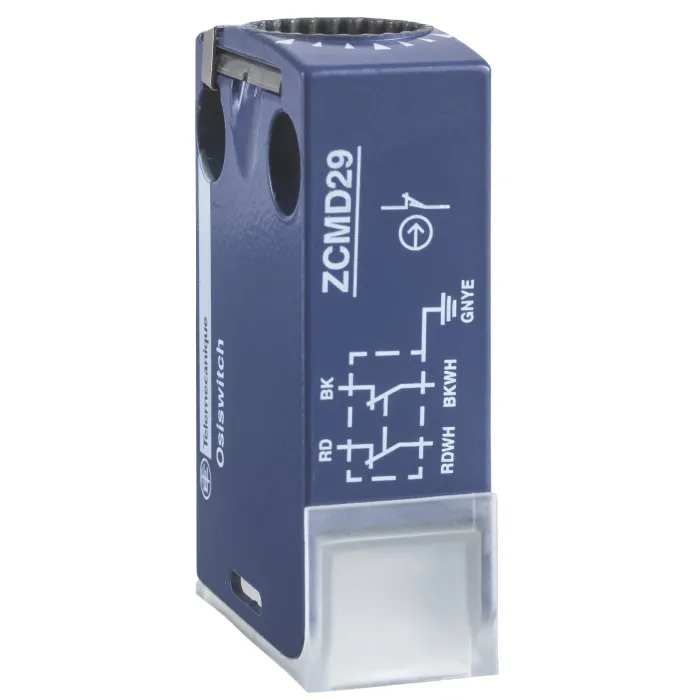

| Тип продукту або компонента | Корпус кінцевого вимикача |
| Коротка назва пристрою | ZCMD |
| Дизайн | Мініатюрний |
| Статура | Виправлено |
| Асоційований керівник | ZCE01, ZCE63, ZCEF2, ZCE21, ZCEG1, ZCE66, ZCE28, ZCE27, ZCE08, ZCE07, ZCE24, ZCE13, ZCE02, ZCEF0, ZCE29, ZCE14, ZCE65, ZCE64, ZCE11, ZCE09, ZCE62, ZCE10, ZCE67, ZCE06 |
| Матеріал корпусу | Замак |
| Кількість полюсів | 1 |
| Тип і склад контактів | 1 C/O |
| Контактна операція | Миттєве дію |
| Сумісність продукту | XCMD |
| Електричне підключення | Штекер M12, 4 контакти |
| Форма ізоляції контактів | За |
| Матеріал контактів | Позолочені контакти |
| Позитивне відкриття | без |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| [Ie] номінальний робочий струм | 0.1 A at 250 V, DC-13 відповідно до EN/IEC 60947-5-1 appendix A, 1.5 A at 240 В, AC-15 відповідно до EN/IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм | 3 A |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 3) відповідно до UL 508, 300 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14, 250 V (ступінь забруднення 3) відповідно до IEC 60947-5-1 |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 2.5 kV відповідно до IEC 60664, 2.5 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 4 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13 24 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 48 В, 2 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 120 В, 1 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Ширина | 30 mm |
| Висота | 50 mm |
| Глибина | 16 mm |
| Вага нетто | 0.065 kg |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 1.8 cm |
| Пакет 1 Ширина | 7 cm |
| Пакет 1 Довж | 16 cm |
| Пакет 1 Вага | 62 g |
| Статус стійкої пропозиції | Продукт Green Premium |
| Директива ЄС RoHS | Декларація ЄС RoHS |
| Без ртуті | Так |
| Інформація про звільнення від RoHS | Так |
| Розкриття інформації про навколишнє середовище | Екологічний профіль продукту |
| Профіль круглості | Інформація про кінець життя |
| Гарантія | 18 місяців |
