| Асортимент продукції | Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії | Стандартний format |

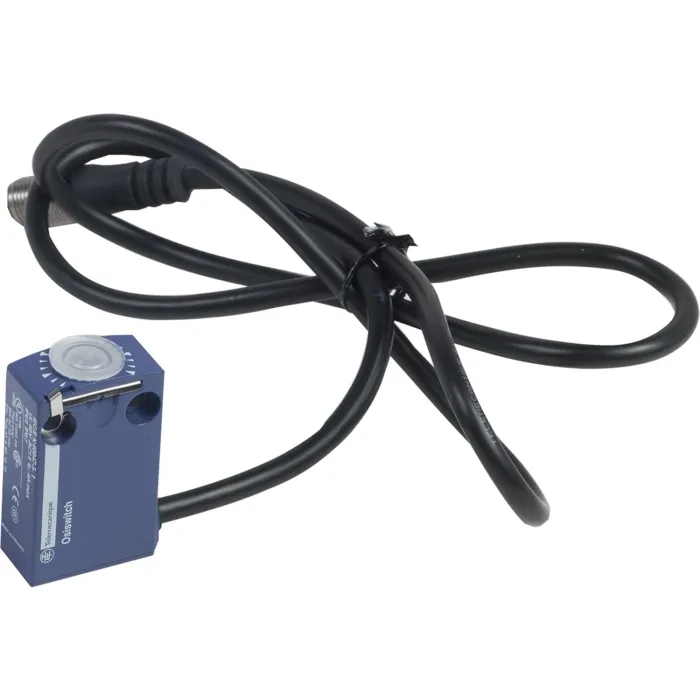

| Тип продукту або компонента | Корпус кінцевого вимикача |
| Коротка назва пристрою | ZCMD |
| Дизайн | Мініатюрний |
| Статура | Виправлено |
| Асоційований керівник | ZCE27, ZCE28, ZCE11, ZCE24, ZCE14, ZCE63, ZCE21, ZCE07, ZCEG1, ZCE08, ZCE66, ZCE02, ZCE09, ZCE67, ZCE01, ZCEF2, ZCE13, ZCEF0, ZCE62, ZCE06, ZCE64, ZCE65, ZCE29, ZCE10 |
| Матеріал корпусу | Замак |
| Кількість полюсів | 4 |
| Тип і склад контактів | 2 NC + 2 НІ |
| Контактна операція | Миттєве дію |
| Сумісність продукту | XCMD |
| Електричне підключення | Стаціонарний кабель |
| Довжина кабелю | 10 m |
| Склад кабелю | 9 x 0.34 mm² |
| Матеріал ізоляції проводів | PvR |
| Форма ізоляції контактів | Zb |
| Матеріал контактів | Позолочені контакти |
| Позитивне відкриття | без |
| Мінімальна швидкість спрацьовування | 0.01 m/min |
| [Ui] номінальна напруга ізоляції | 300 V (ступінь забруднення 3) відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-5-1, 300 V (ступінь забруднення 3) відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах | 25 mOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга | 4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання | 6 A cartridge fuse, type gG |
| Електрична довговічність | 5000000 cycles, DC-13 24 В, 3 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 48 В, 2 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13 120 В, 1 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Ширина | 30 mm |
| Висота | 50 mm |
| Глибина | 16 mm |
| Вага нетто | 0.16 kg |
| Температура навколишнього повітря для зберігання | -40…70 °C |
| Тип упаковки 1 | ПКE |
| Кількість одиниць в упаковці 1 | 1 |
| Пакет 1 Висота | 8 cm |
| Пакет 1 Ширина | 20 cm |
| Пакет 1 Довж | 25 cm |
| Пакет 1 Вага | 950 g |
